OPNsense Tinc VPN配置

Tinc是一个全网状VPN解决方案，部署简单，OPNSense和pfSense中都包含有该插件。下面介绍在OPNSense的配置方法。

网络定义

本例中的网络结构如下表：

为了减少网络配置规模，本例使用/24掩码定义Tinc网络。

安装软件

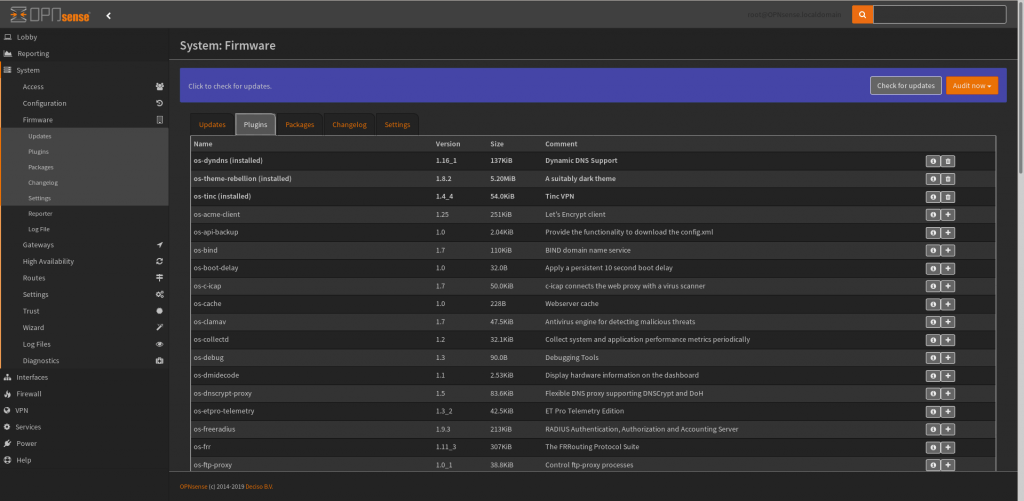

首先安装os-tinc软件包，安装完成后，会在VPN菜单中添加TINC子菜单：

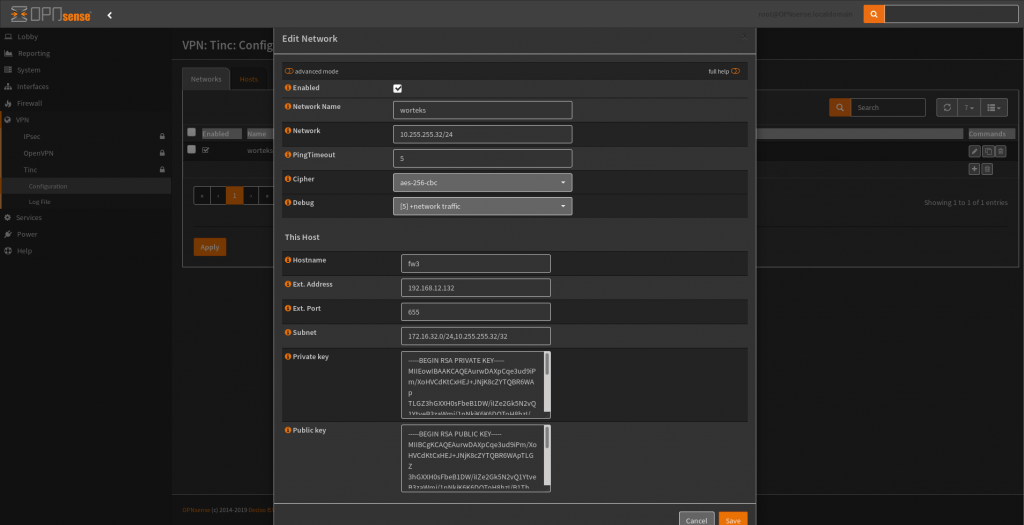

使用相同的网络名称创建一个Tinc VPN，如下图所示：

在本例中，“网络”参数对应于实例的IP和子网10.255.255.32/24，“此主机”部分填写对应于该防火墙的外部IP和Tinc服务器的监听端口。保存设置后，将自动填写“私钥”和“公钥”字段。

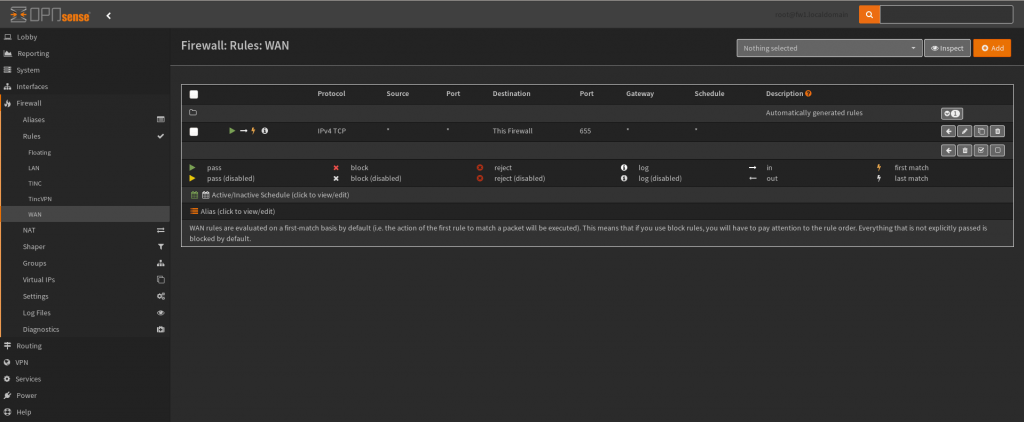

在三个防火墙上执行完此操作后，必须打开与TINC服务相对应的端口。导航到“防火墙”>“规则”>“WAN”部分，添加一条新规则来打开TINC的访问端口。如下图所示：

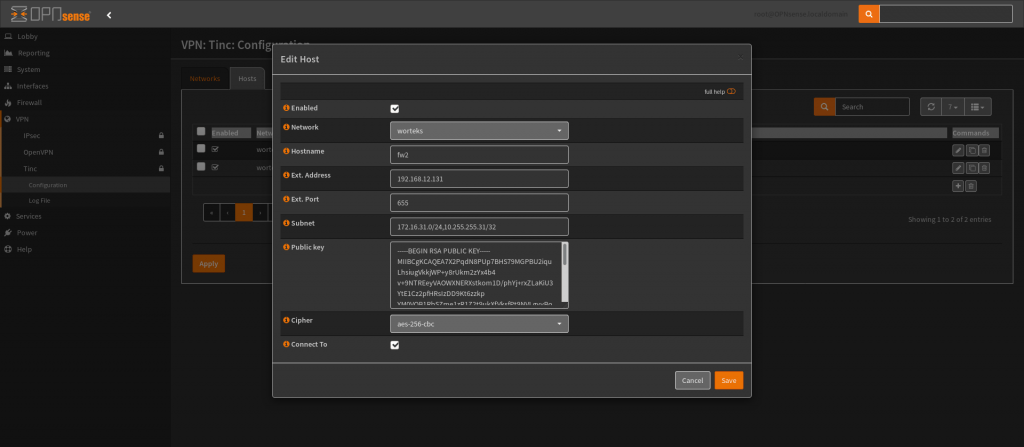

现在配置Tinc网络中的其他主机，导航到VPN > Tinc > 主机，输入其他防火墙的信息：

输入的信息包括：公共IP、端口、主机名、公钥。

Tinc在三个防火墙之间创建Full Mesh网络，通过Tinc路由可以传递来自未直接连接的主机流量。

路由配置

完成上面的操作后，继续定义不同网络之间的路由，以达到互相访问的目的。

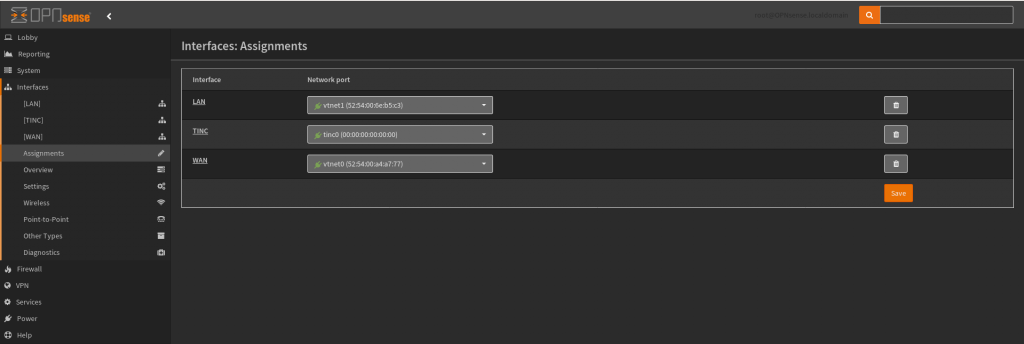

首先分配TINC接口：

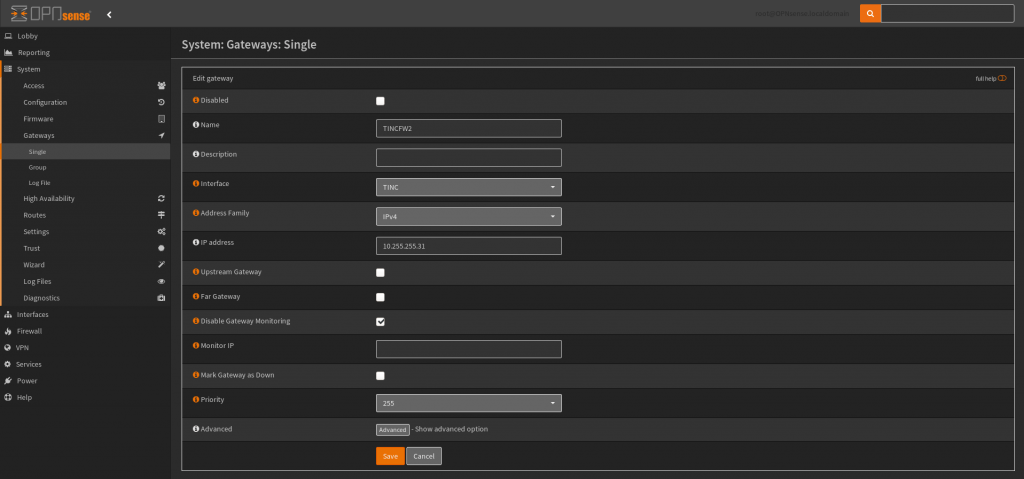

然后定义到其他Tinc节点的相应网关，如下图所示：

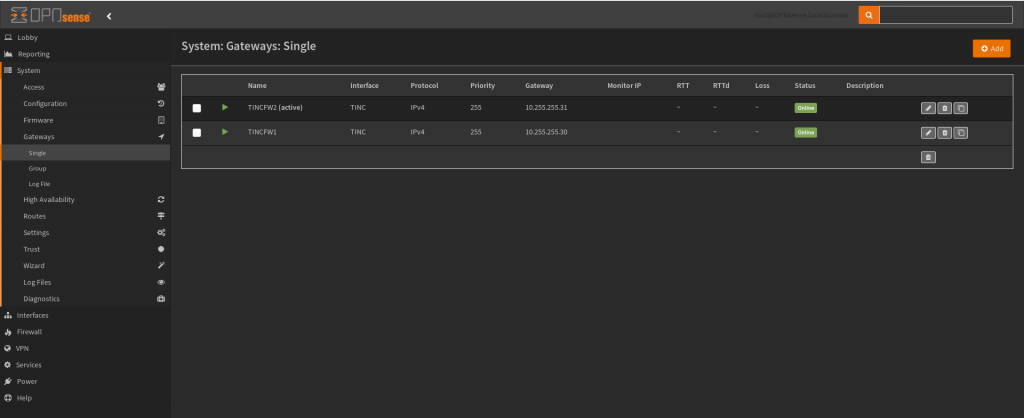

OPNSense开始验证与不同网关的连接及其延迟：

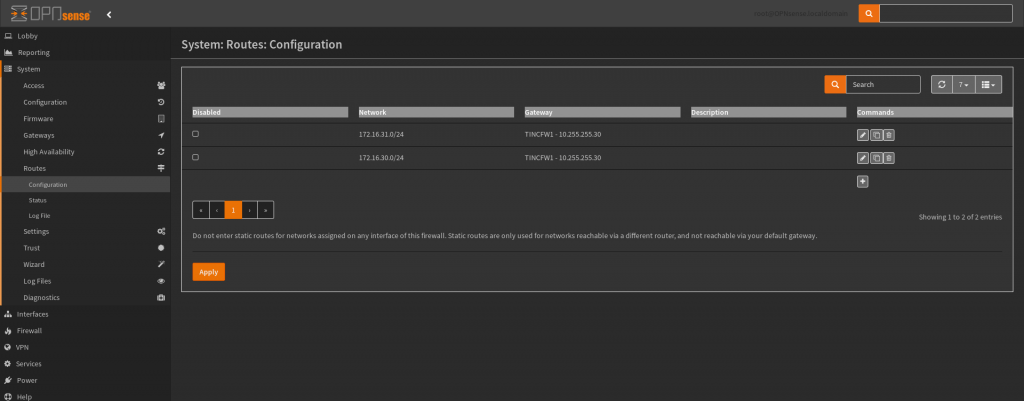

然后执行到不同网络的路由：

现在流量可以在不同防火墙之间正确传递。

配置防火墙

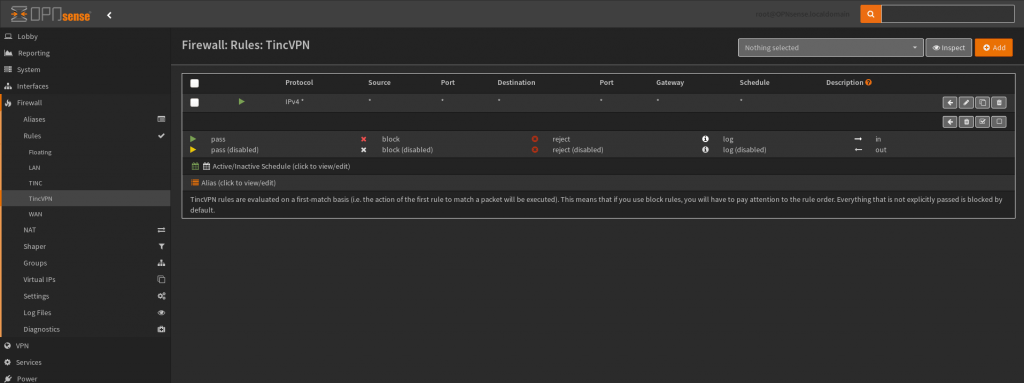

经过以上设置后，不同防火墙后面的节点与节点之间还无法进行通信，因为默认情况下TINC接口会拒绝所有流量，必须授权TINC / TincVPN接口上的所有协议流量自由传输。

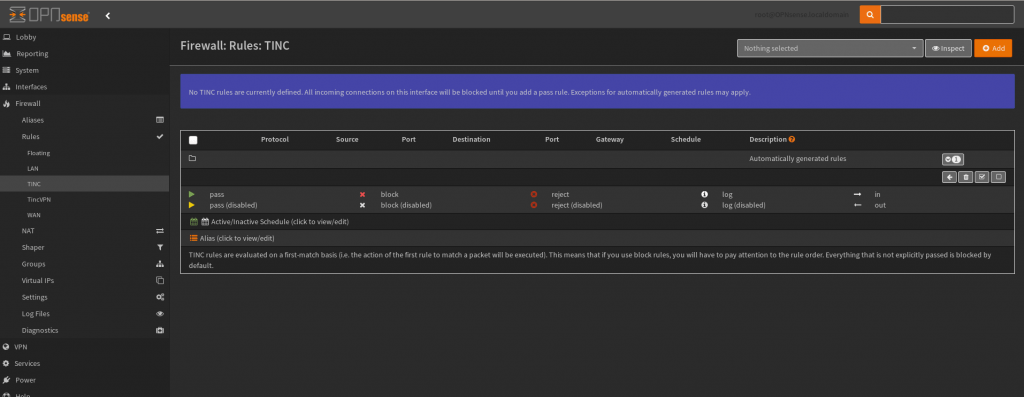

导航到“防火墙”>“规则”>“TINC”部分，添加一条允许any到any的规则，如下图所示。

结论

现在可以通过VPN Tinc在3个站点的网络之间进行自由通信，也可以将其与其他类型的节点进行集成处理。
