EdgeRouter X与pfSense建立IPsec连接

由于家里弱电箱比较小，买了一个 EdgeRouter X 做为接入路由。初次接触 ubnt 的设备，对系统不熟悉，泡了一上午的论坛，通过安装向导正确设置了双线负载，参照 教程 搞定了科学上网。然后就开始研究怎么与 pfSense 设备建立 VPN 连接，中间走了一点弯路，好在最终也连接成功，下面记录一下我的设置过程。

一、ERX 设置

1、通过浏览器进入 ERX 的 WEB 设置界面，点击主界面的 VPN，点击 IPsec 站点到站点选项卡（我的进行了界面汉化，英文对应参照）。

2、选中 Automatically open firewall and exclude from NAT（自动打开防火墙并从 NAT 中排除）。

3、按下图进行设置，Peer 填远程主机的公网 IP 或主机名，Local IP 填本地公网 IP，如果是拨号上网的也可以填 0.0.0.0。其他字段根据自身网络情况进行设置。设置完成后点应用！

二、pfSense 设置

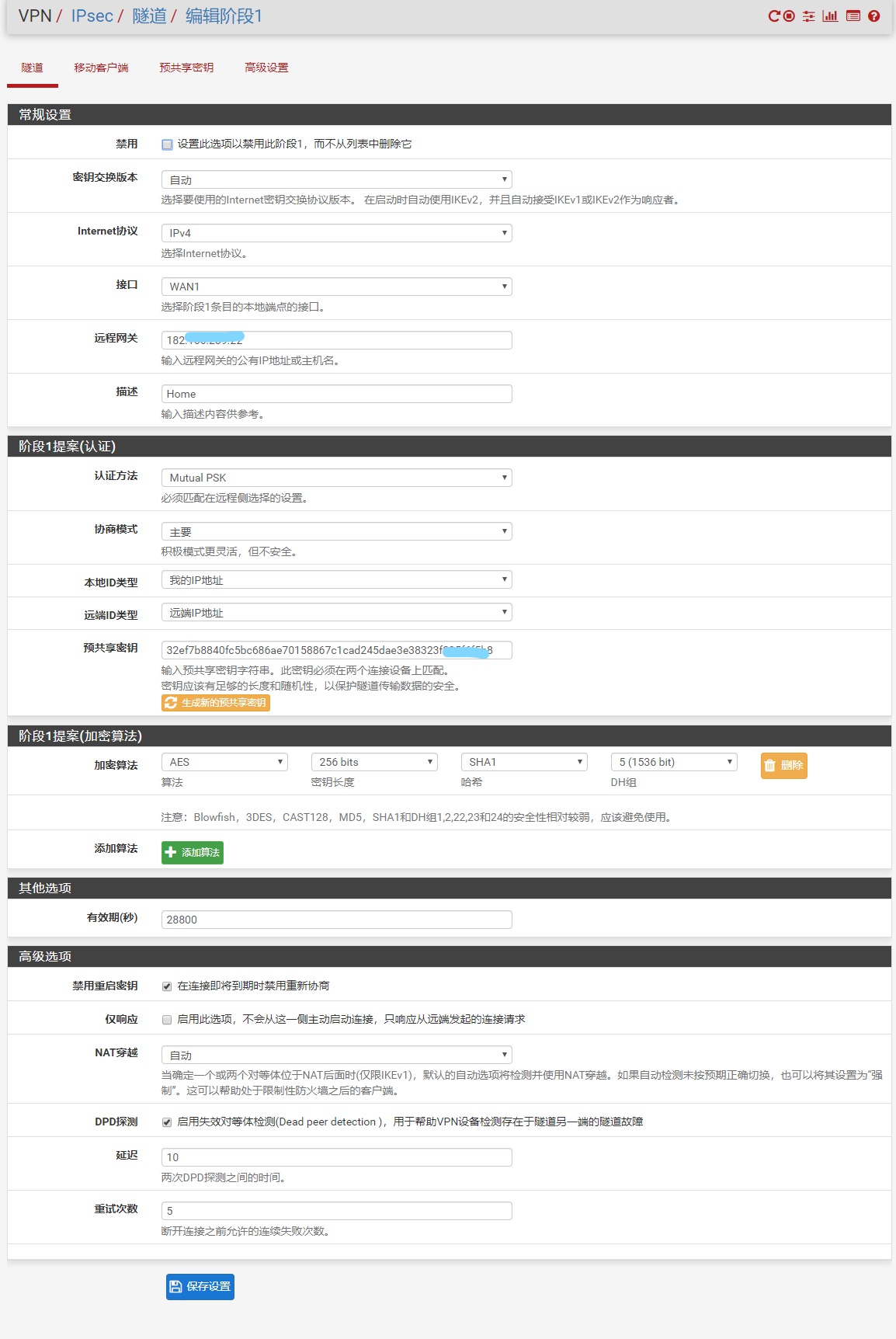

通过浏览器进入 pfSense 的 WEB 设置界面，进入 VPN > IPsec 菜单。在隧道选项卡上分别添加阶段 1 和阶段 2，参数与 ERX 端保持一致，如下图所示。

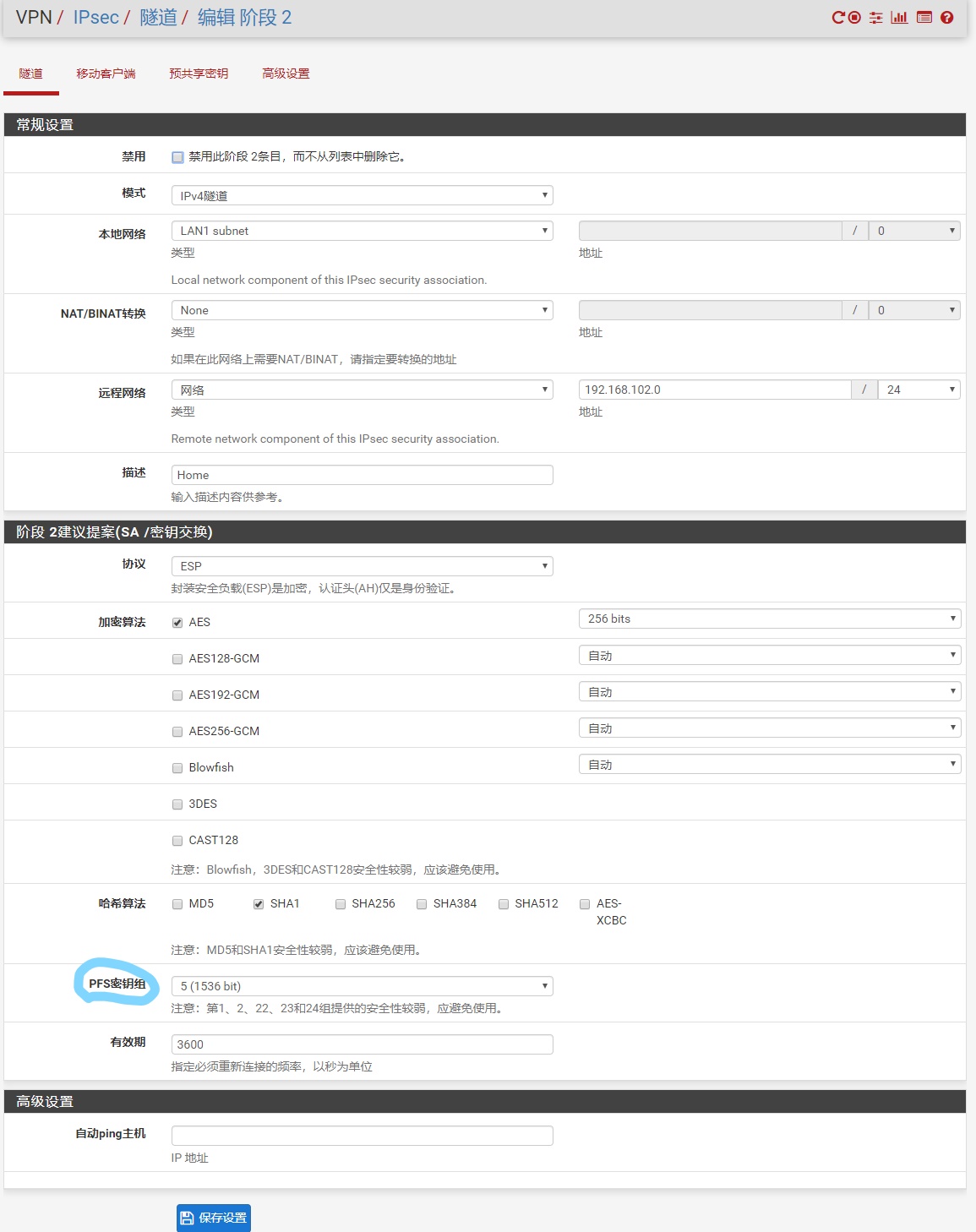

在阶段 2 的设置中，要注意 PFS 密钥组的设置，与阶段 1 的 DH 组相同。设置完成后，点应用更改。

三、测试连接

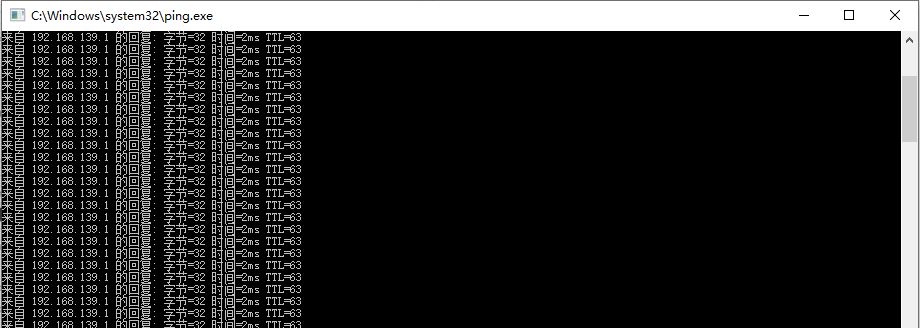

最简单的测试连接的方法是 ping 远程内网网关，我这里是 192.168.139.1，测试连接正常。

至此，设置完成。
