多WAN设置能增加互联网带宽，可根据需要对带宽进行负载均衡和故障转移。当一个连接断开时，流量会自动路由到备份连接。
本教程将演示如何配置pfSense的多WAN设置，实现负载均衡与故障转移。
基本要求
- 来自两个不同ISP的互联网连接（同一家ISP也可以，但网关不能相同），可以是拨号或静态连接
- 具有三个网络端口的pfSense防火墙
- 两个带网络端口的ISP调制解调器
- 来自ISP的静态或动态IP
- 监控ISP1的IP1：8.8.8.8（Google DNS）
- 监控ISP2的IP2：208.69.38.205（OpenDNS）
网络拓扑图
详细设置
开始之前，请确保所有WAN接口已配置为静态IP（或不影响网关设置的前提下使用DHCP），并正确添加了网关。
1. 配置pfSense LAN接口

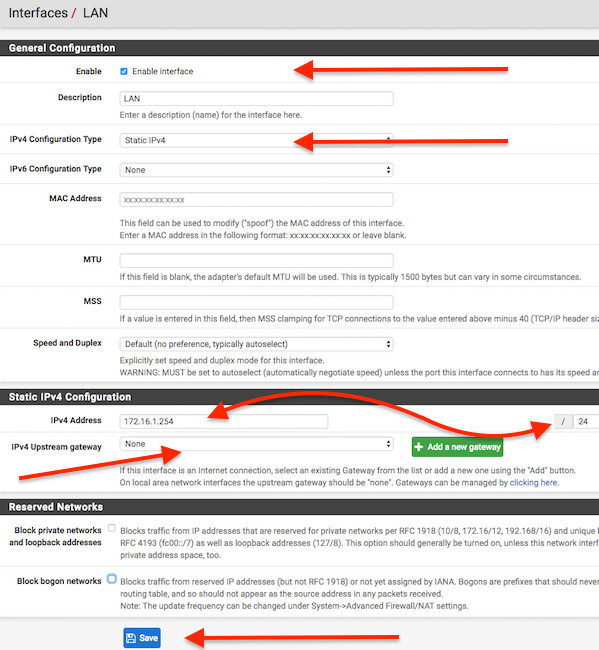

通过 http://172.16.1.254 访问pfSense Web界面，导航到 Interfaces > LAN，按下图设置。

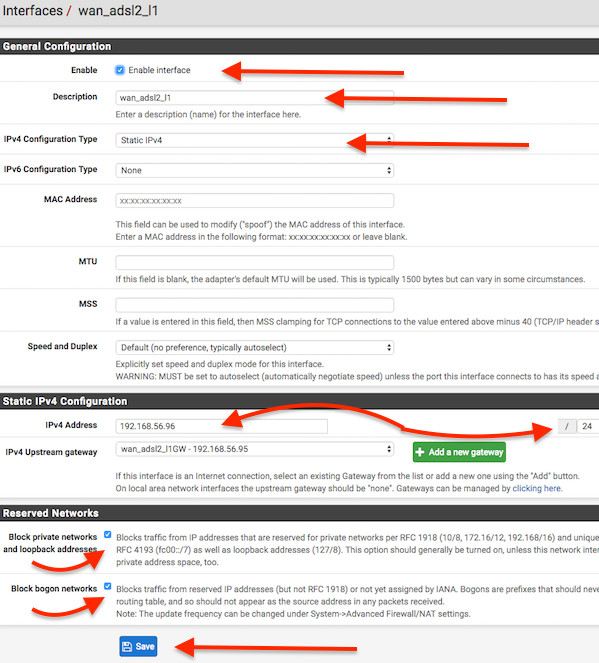

2. 配置WAN 01接口（ADSL ISP1）
导航到 Interfaces > WAN 01，按下图进行配置。

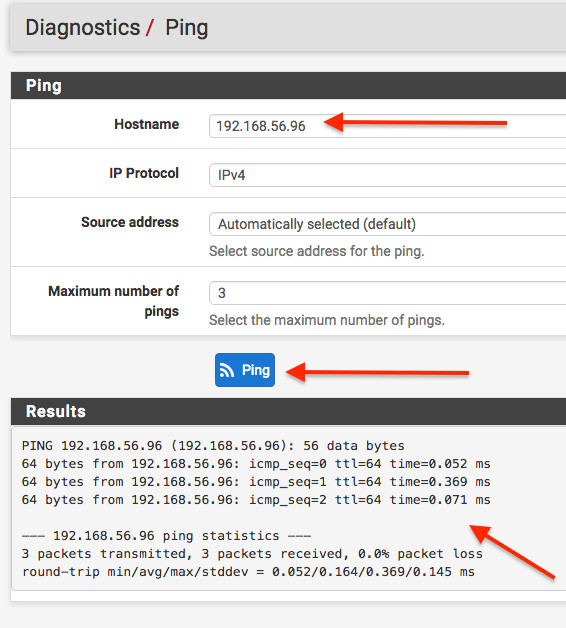

此WAN接口配置为静态IP，可根据ISP调制解调器设置改为DHCP。完成后请确认网关IP可正常ping通，以确保WAN1在线且工作正常。

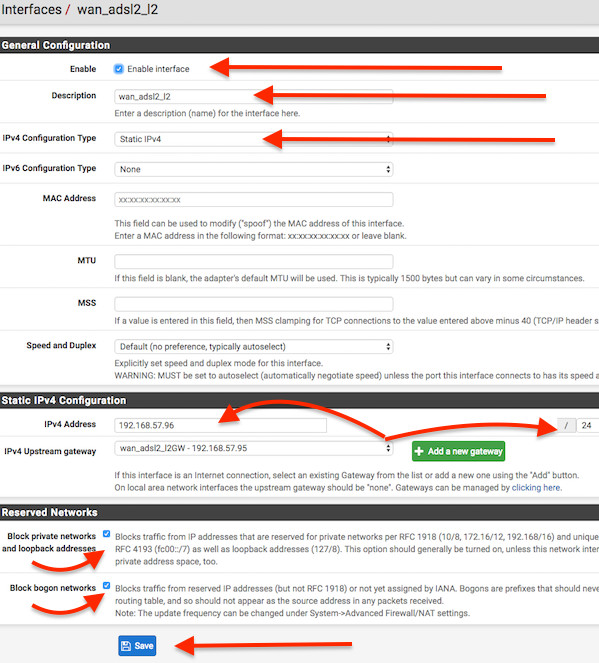

3. 配置WAN 02接口（ADSL ISP2）
导航到 Interfaces > WAN 02，按下图进行设置。

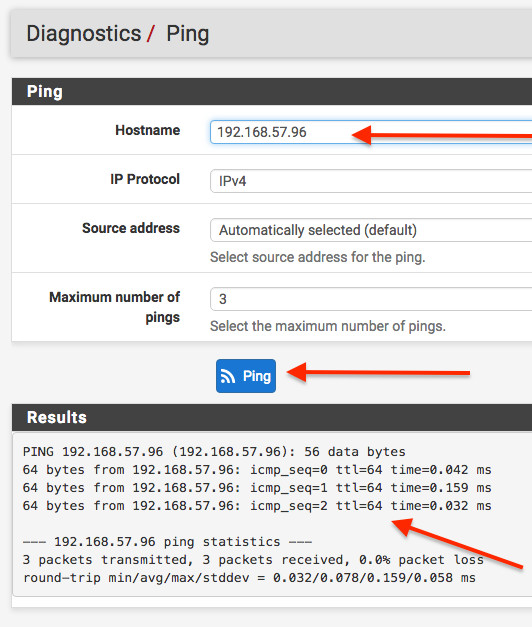

同样，可根据需要将类型设置为DHCP。完成后验证网关可ping通，确保WAN2在线。
4. 确认两个网关都在线

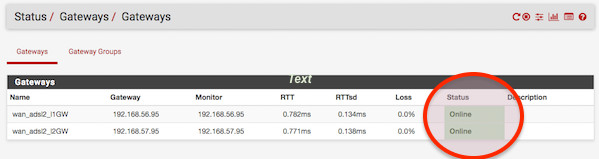

导航到 Status > Gateways，查看网关状态：
如果图标为绿色，表示与网关的连接正常，接下来配置监控IP。
5. 为每个网关配置监控IP

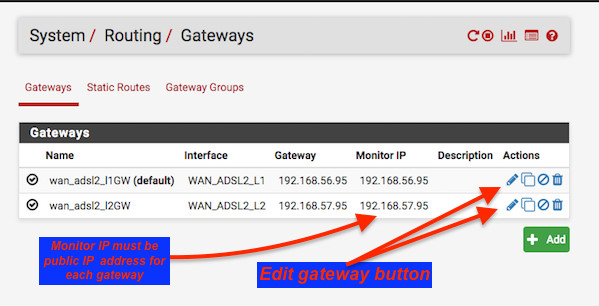

导航到 System > Routing，选择 Gateways 选项卡，会看到如下页面：

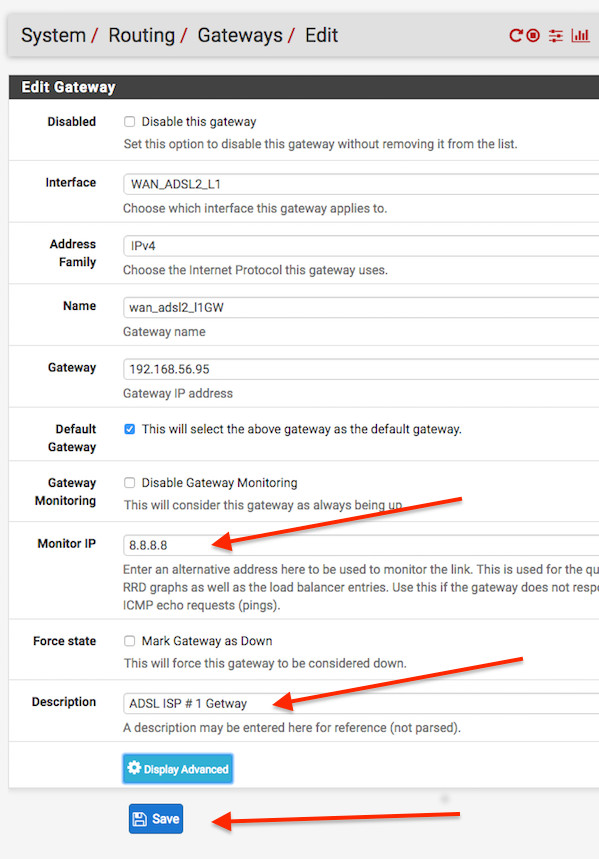

单击 WAN_ADSL2_L1GW 的编辑图标，将监控IP设置为 8.8.8.8：

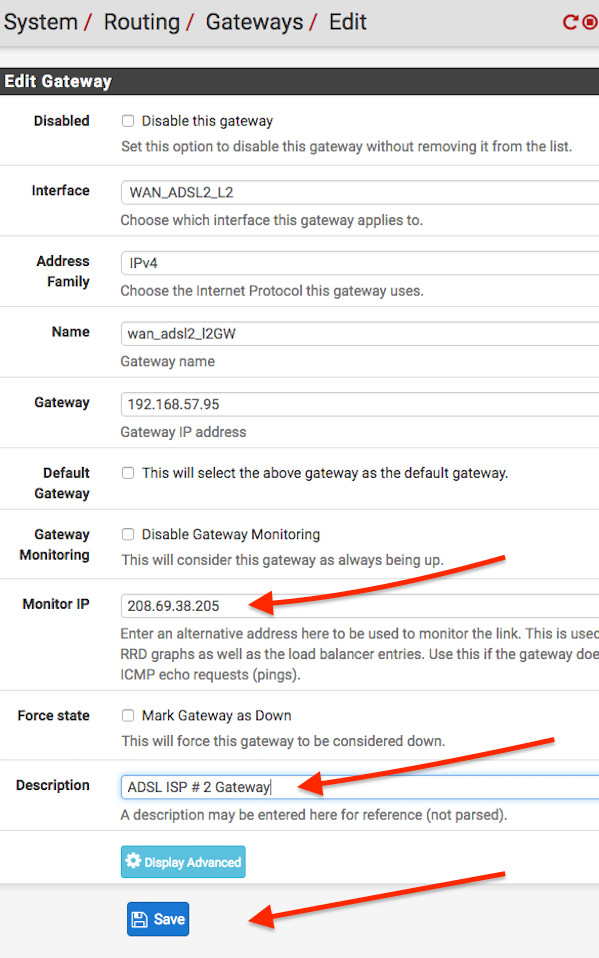

再单击 WAN_ADSL2_L2GW（ADSL ISP2）的编辑图标，将监控IP设置为 208.69.38.205：

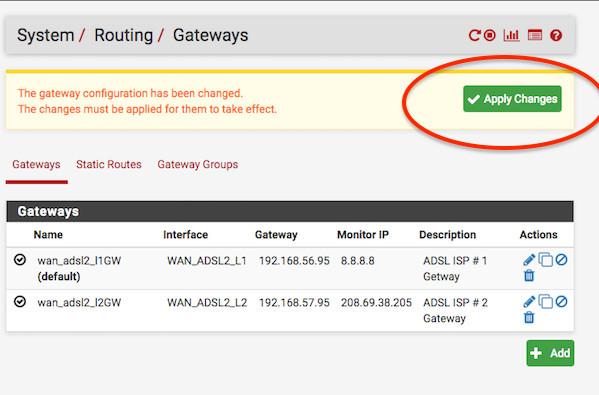

网关配置更改后，务必点击 应用更改 使其生效。
6. 配置双WAN链路负载均衡

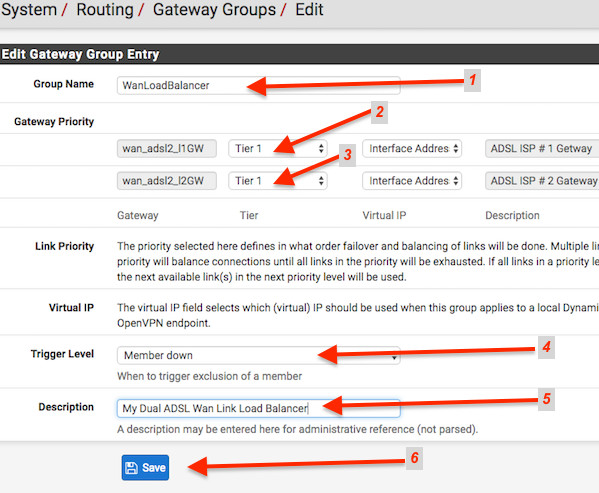

导航到 System > Routing，选择 Gateway Groups，点击 Add 按钮，按如下方式配置负载均衡：
设置如下：
- 组名：
WanLoadBalancer - 网关优先级：两个网关均设置为 第1层。当两个网关处于同一层时，它们将进行负载均衡——连接以轮询方式分布在各WAN上。如果同层中任一网关故障，它将从使用中移除，其余网关继续工作。
- 触发条件：
Member down - 描述：
My Dual ADSL Wan Link Load Balancer - 单击 保存 > 应用更改
7. 配置链路故障转移

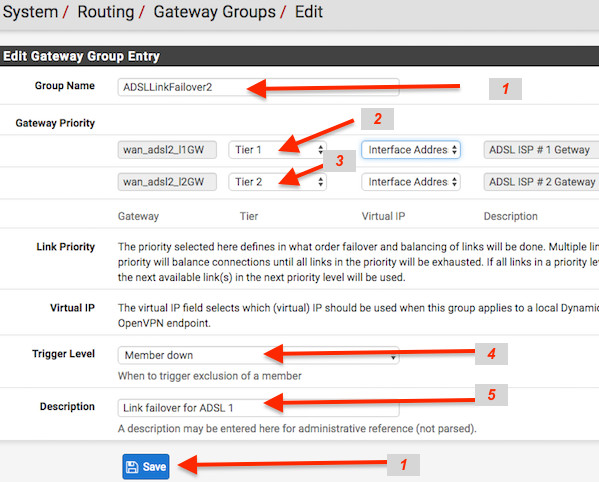

导航到 System > Routing > Gateway Groups，点击 Add，为ADSL 1配置故障转移：
当两个网关位于不同层时，较低层优先使用；若较低层故障，则自动切换到较高的层。因此，为ADSL 1设置：
- 组名：
ADSLLinkFailover2 - 网关优先级：
WAN_ADSL2_L1GW（ISP1）设为 第1层，WAN_ADSL2_L2GW（ISP2）设为 第2层 - 触发条件：
Member down - 描述：
Link failover for ADSL 1 - 单击 保存 > 应用更改

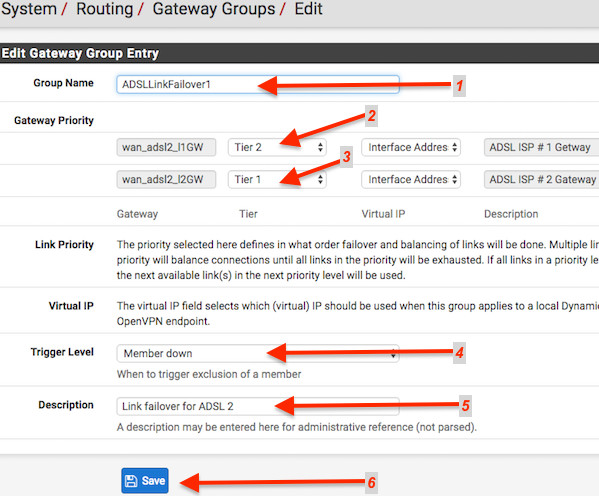

同理，为ADSL 2创建故障转移组，只需调换网关优先级：
完成所有负载均衡和故障转移的网关组配置。
8. 为负载均衡器配置防火墙规则

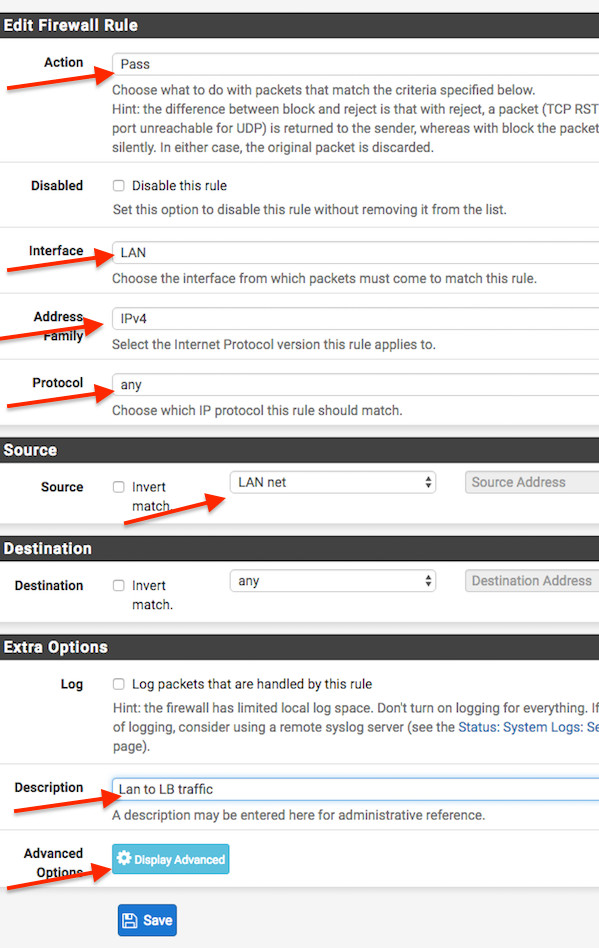

使用防火墙规则中的网关设置将流量引导至负载均衡组。转到 Firewall > Rules > LAN，点击 Add，按如下设置：

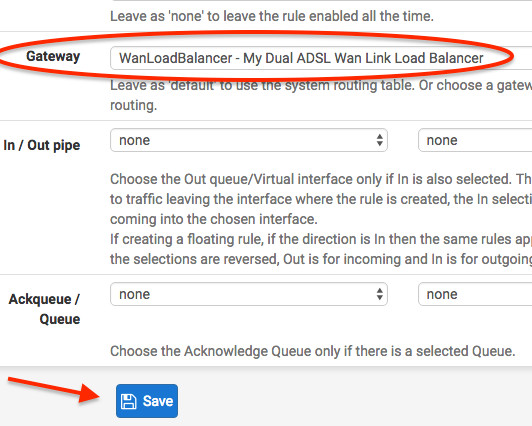

单击 显示高级 按钮，向下滚动，找到 网关 选项，将其设置为 WanLoadBalancer：
单击 保存 > 应用更改 以保存规则。
9. 配置防火墙规则以进行故障转移

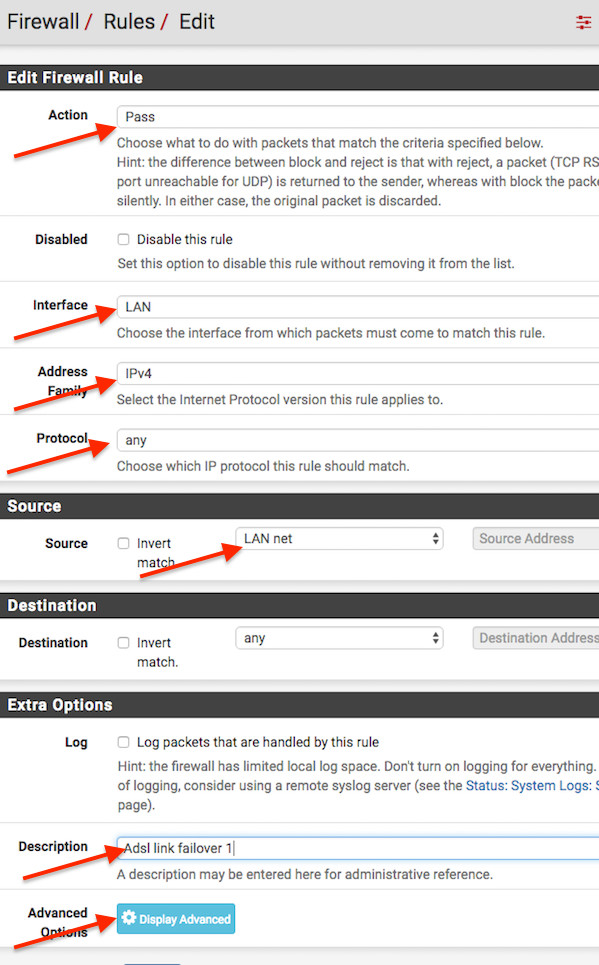

同样通过防火墙规则指定故障转移网关组。进入 Firewall > Rules > LAN，点击 Add 并参考下图进行设置：

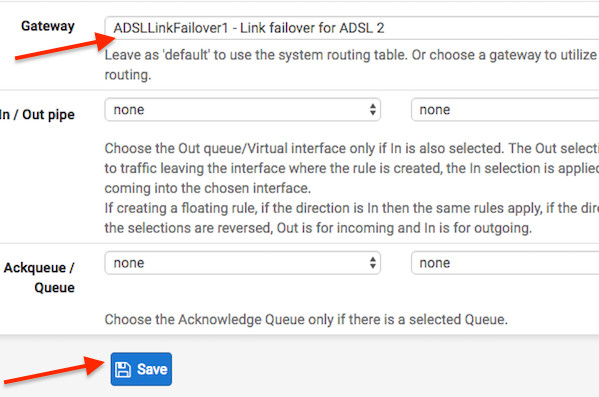

点击 显示高级，向下滚动，将 网关 设置为 ADSLLinkFailover1：
单击 保存 > 应用更改。之后请为 ADSLLinkFailover2 重复此步骤，创建对应的防火墙规则。
10. 客户端配置
为客户端计算机分配以下范围内的IP地址：
- 网络：172.16.1.254/24
- IP范围：172.16.1.1 - 172.16.1.253
- 默认网关：172.16.1.254
- DNS服务器：172.16.1.254（或 8.8.8.8 / 8.8.4.4）

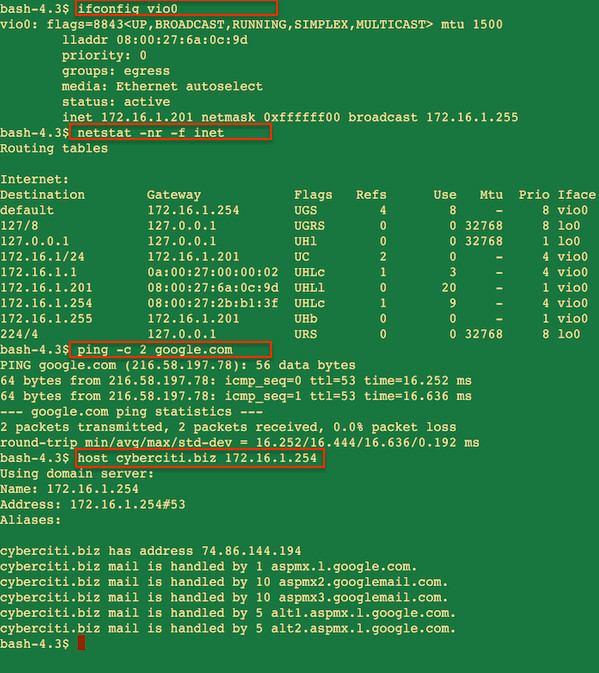

从客户端（如OpenBSD）测试配置：
$ ifconfig vio0
$ netstat -nr -f inet
$ ping -c 2 google.com
$ host cyberciti.biz 172.16.1.254
可以使用 speedtest.net 测速，或通过 speedtest-cli 在下载大文件时验证带宽是否倍增：
$ python speedtest-cli当某个互联网连接断开时，仍可通过故障转移保持网络连接。
