虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备不受物理位置限制，可以根据功能、部门或应用等因素灵活组织。同一 VLAN 内的设备通信就像处于同一个物理网段，因此称为虚拟局域网。VLAN 工作在 OSI 模型的第 2 层和第 3 层，一个 VLAN 就是一个广播域，VLAN 之间的通信需要通过第 3 层的路由器完成。与传统局域网相比，VLAN 主要具有以下优势：降低网络设备移动、添加和修改的管理复杂度；可控制广播活动；能提升网络安全性。
在计算机网络中，一个二层网络可被划分为多个不同的广播域，每个广播域对应一个用户组，默认情况下这些广播域相互隔离。要实现不同广播域间的通信，需要借助一个或多个路由器，这样一个广播域就称为 VLAN。
本文介绍如何在 pfSense 中创建并配置 VLAN，完成后既可允许（或阻止）该 VLAN 与其他 VLAN 通信，也能让所有 VLAN 共享同一个互联网连接。配置步骤如下：
- 在 24 端口交换机上创建一个静态 VLAN。
- 将该 VLAN 从交换机中继到 pfSense 的 LAN 接口。
- 为该 VLAN 分配一个 24 位掩码的私有 IP 子网。
前提假设：
- pfSense 已正确安装，并已为现有 LAN 接口提供基本的互联网连接。
- 分配给 LAN 接口的网卡支持 IEEE 802.1Q VLAN 标识。
- 连接到 LAN 接口的交换机能够支持基于端口的 VLAN 的创建、配置和中继。
本文使用的软件版本为 pfSense 2.4.2-RELEASE-P1 (AMD64)。示例交换机是 Cisco SG200-26，千兆以太网端口，提供基于 Web 的管理界面，同时支持 256 个基于端口和 IEEE 802.1Q 标识的 VLAN。各交换机的管理接口可能有所不同，可根据本文说明做相应调整。
交换机配置
静态 VLAN（通常称为“基于端口”的 VLAN）通过将交换机端口分配给预先配置的 VLAN 标识符来创建。本例将在交换机上配置一个静态 VLAN，并指定 VLAN ID 为 50。你也可以使用 2 到 4094 之间的任意正整数作为 VLAN ID，但应避免使用 VLAN ID 1 和 4095，因为大多数交换机默认将所有端口分配给 VLAN ID 1，而将 VLAN ID 4095 视为“丢弃” VLAN。
首先，导航到“VLAN Management -> Create VLAN”并选择“Add”。在“VLAN ID”字段输入 50，在“VLAN Name”字段输入一个名称以标识该 VLAN，本例中使用“vlan50”。完成后点击“Apply”。
在为端口分配新 VLAN 成员资格之前，需要先将端口配置为“Access”端口或“Trunk”端口。Access 端口是只属于一个 VLAN 的成员端口，通常用于连接不具备 VLAN 标记能力的终端设备（如未配置 VLAN 的 PC），因为 Access 端口会在向设备发送以太网帧前移除所有 VLAN 信息。Trunk 端口可以承载多个 VLAN 的流量，一般用于交换机之间或交换机与路由器的连接。小型企业级交换机（如 Cisco SG200）通常默认将每个端口指定为 Trunk 端口。
为简化演示，假设连接到交换机的设备未做额外配置。本例中将端口 19 配置为 Access 端口，并分配给新创建的 VLAN；端口 25 用于将交换机连接到 pfSense LAN 接口，将其配置为 Trunk 端口，也加入新创建 VLAN 的成员资格。

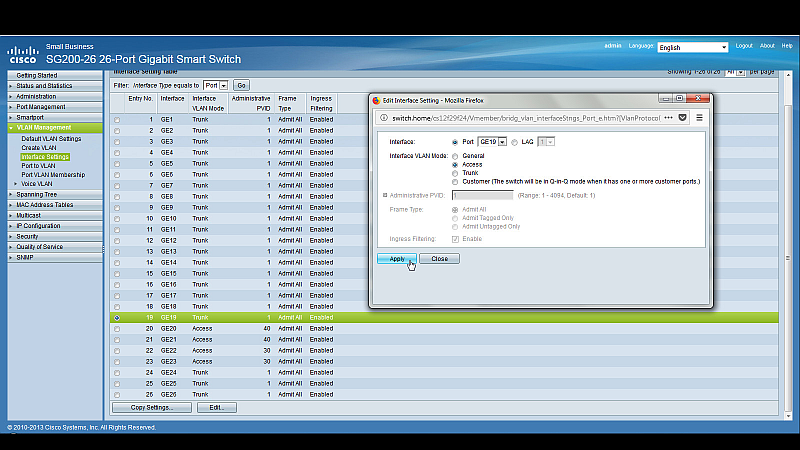

导航到“VLAN Management -> Interface Settings”，选择端口 19，然后选择“EDIT”。将接口 VLAN 模式从“Trunk”更改为“Access”，然后点击“Apply”。
类似步骤，将端口 25 配置为 Trunk 端口。

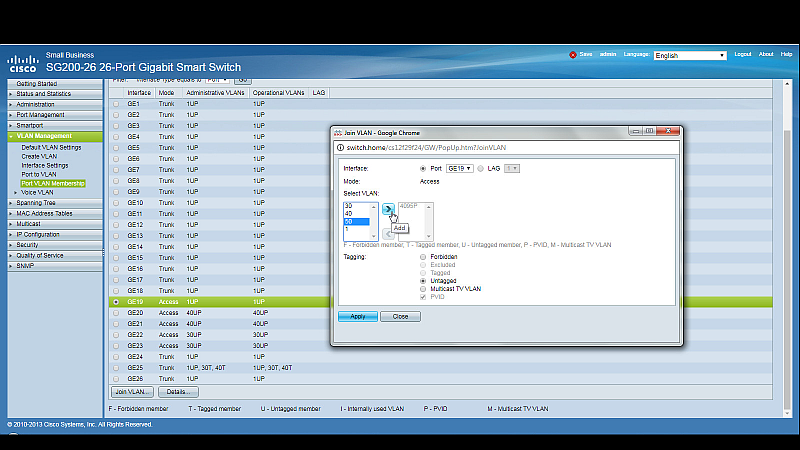

接下来，导航到“VLAN Management -> Port VLAN Membership”，选择端口 19，然后选择“Join VLAN”。由于 Access 端口只能以 Untagged 方式加入单个 VLAN，需要先删除交换机自动分配给端口的默认 VLAN（通常是 VLAN 1）。左键单击选中 VLAN 1，点击箭头图标将其从接口移出。再选中 VLAN 50，点击箭头图标将其加入接口，并在“Tagged”选项下选择“Untagged”。完成后点击“Apply”。

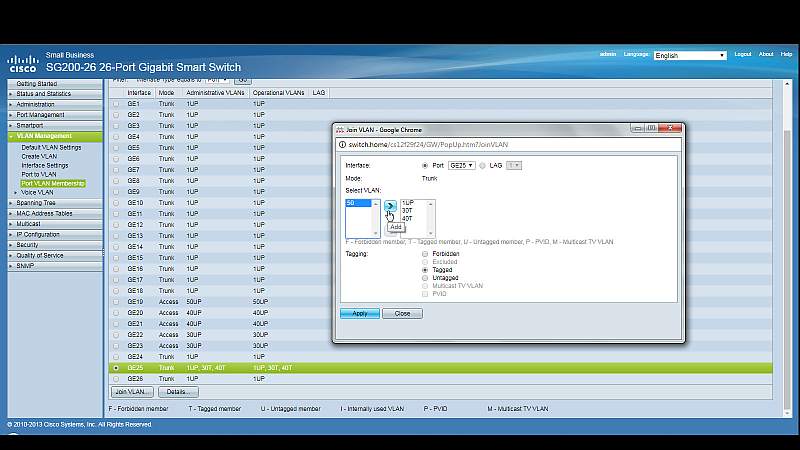

然后配置连接到 pfSense LAN 接口的端口 25：确保端口 25 为 Trunk 端口，导航到“VLAN Management -> Port VLAN Membership”，选择端口 25 并点击“Join VLAN”。选中 VLAN 50，点击箭头图标将其加入接口，在“Tagged”选项下选择“Tagged”。完成后点击“Apply”。
交换机部分配置完毕，请务必将更改保存至启动配置，防止交换机因重启而丢失配置。
pfSense 配置

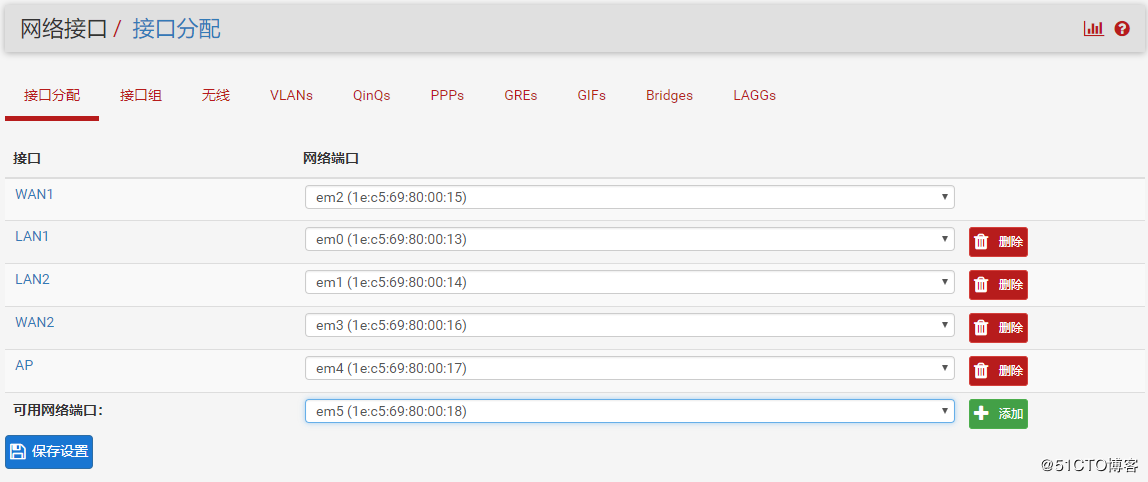

现在需要在 pfSense 中配置 VLAN 50。导航到“网络接口 -> 接口分配”，记下分配给 LAN 网卡的设备驱动程序名称。本例假设设备驱动程序名为“em1”（见下图），LAN2 接口将作为后续 VLAN 接口的“父接口”。

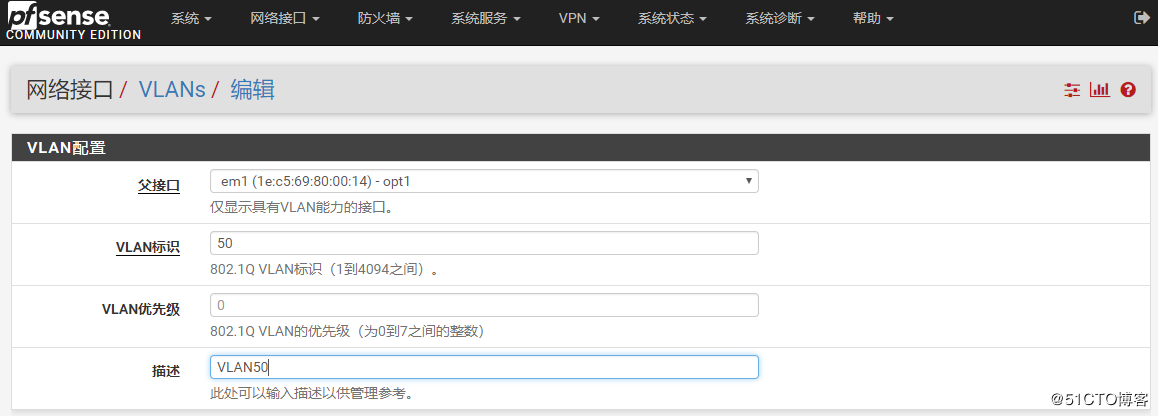

然后，导航到“网络接口 -> 接口分配 -> VLANs”，点击“+添加”图标。在随后的页面中，从“父接口”下拉列表中选择 LAN2 接口“em1”，在“VLAN 标识”下输入 50，并在“描述”栏填写该 VLAN 的可选说明，最后点击“保存设置”。

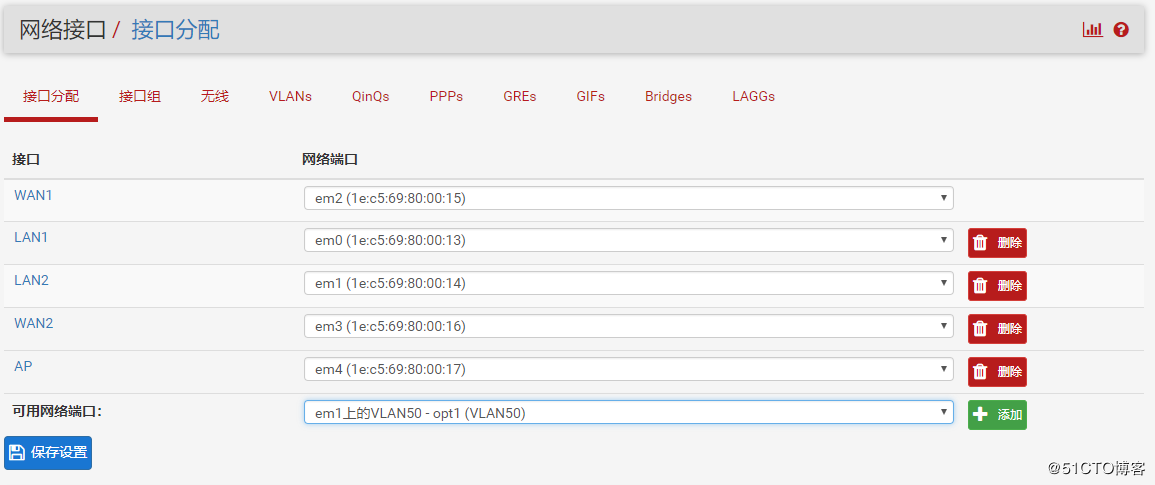

创建 VLAN 接口后，返回“网络接口 -> 接口分配”，在可用网络端口中，选择“em1 上的 VLAN 50 – opt1”，点击“+ 添加”图标，然后“保存设置”。

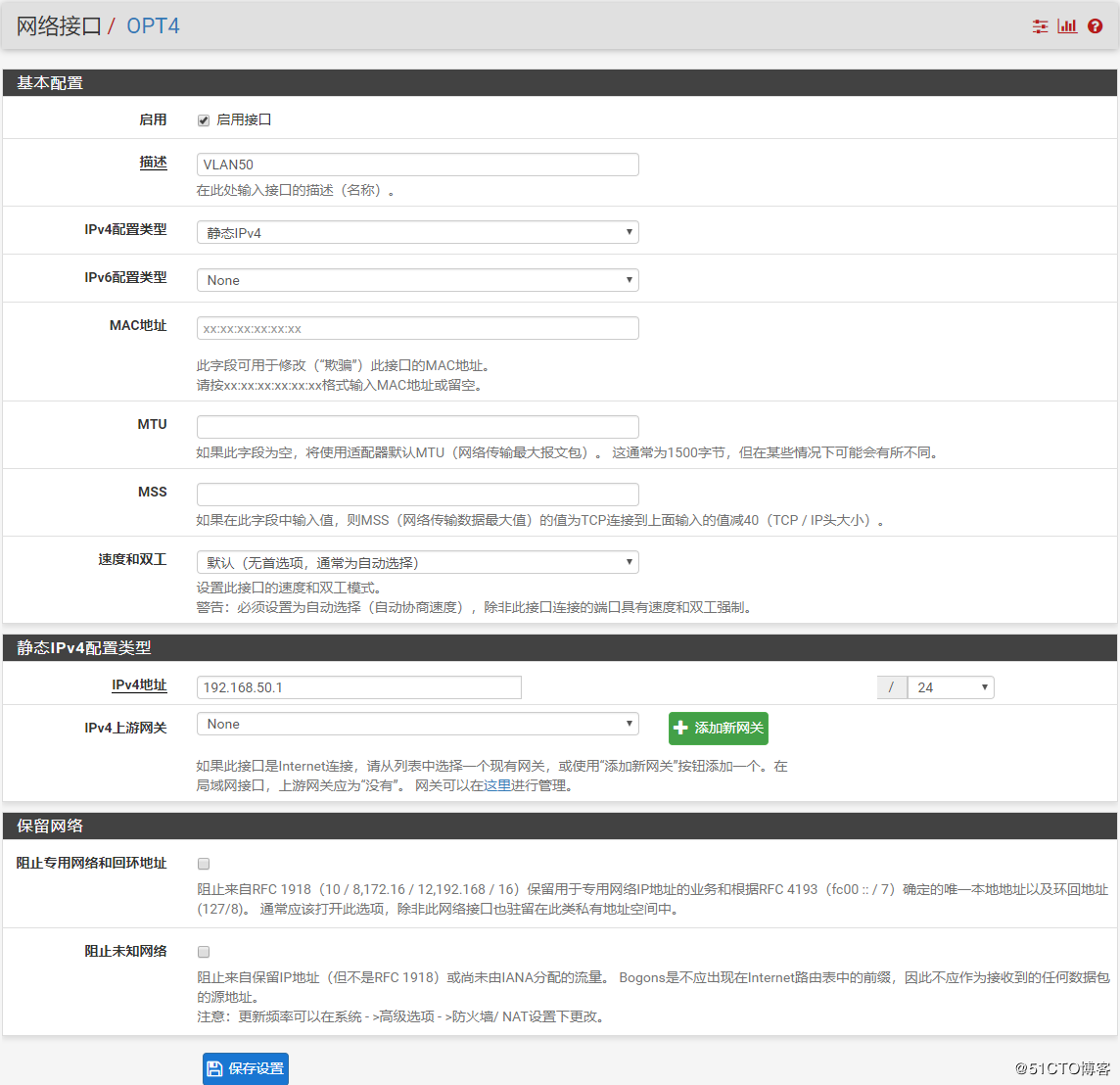

本例中，pfSense 将 VLAN 50 分配为 OPT4。导航到“网络接口 -> OPT4”，并选择“启用接口”。在“描述”栏中将“OPT4”替换为“VLAN 50”，然后从“IPv4 配置类型”下拉列表中选择“静态 IPv4”。为 VLAN 50 使用网络 192.168.50.0/24，在该接口上分配静态 IP 地址 192.168.50.1，并在“静态 IP 配置”部分选择“/24”子网掩码。其他参数保留默认值。完成后点击“保存设置”并“应用更改”。

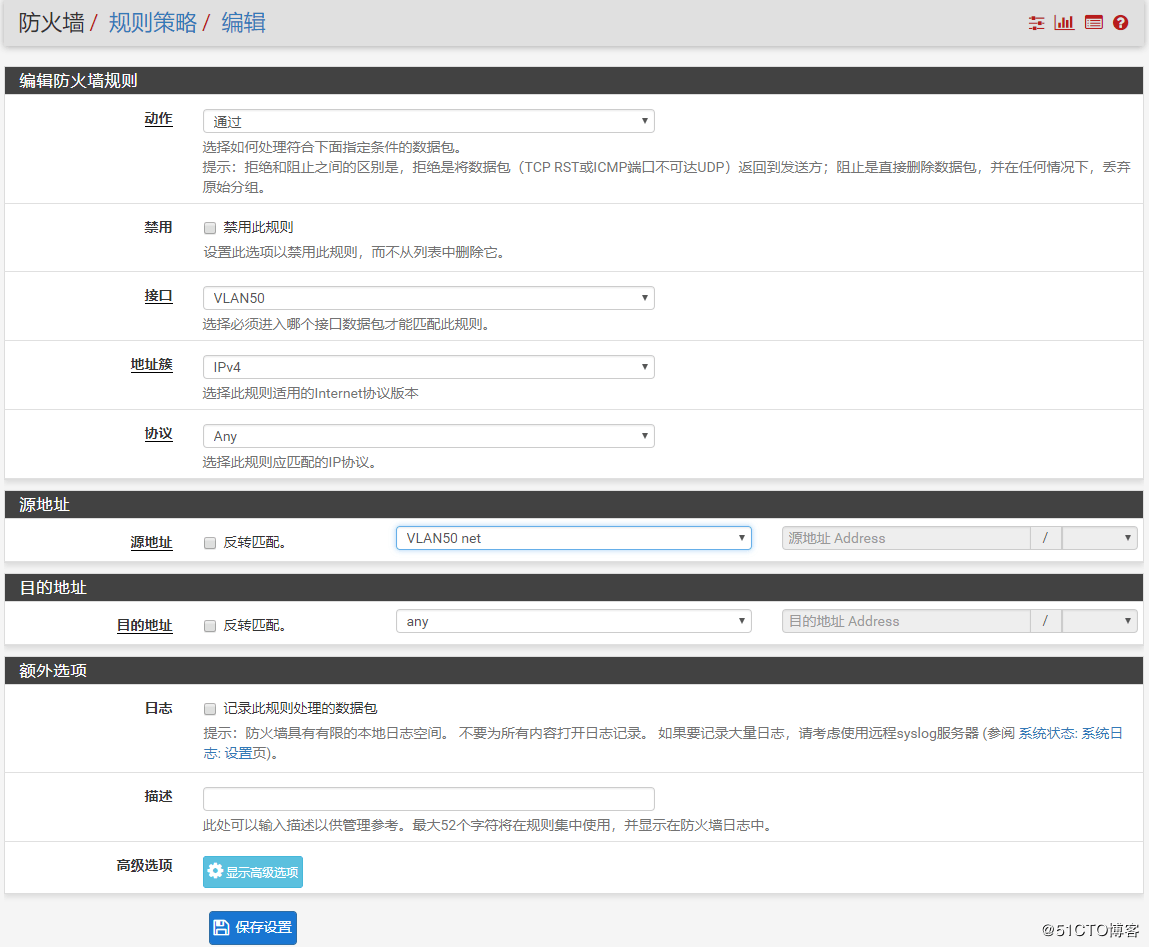

接下来，为新 VLAN 创建防火墙规则，以使流量能够从 WAN 接口入站/出站，并接入互联网。导航到“防火墙 -> 规则策略”，选择 VLAN 50 接口，点击“添加”图标创建新规则。本例将创建一个类似 LAN 的简单出站放行规则：动作设为“通过”，协议设为“any”，源地址设为“VLAN50 net”，并输入规则描述。其他参数保留默认值，完成后“保存设置”并“应用更改”。

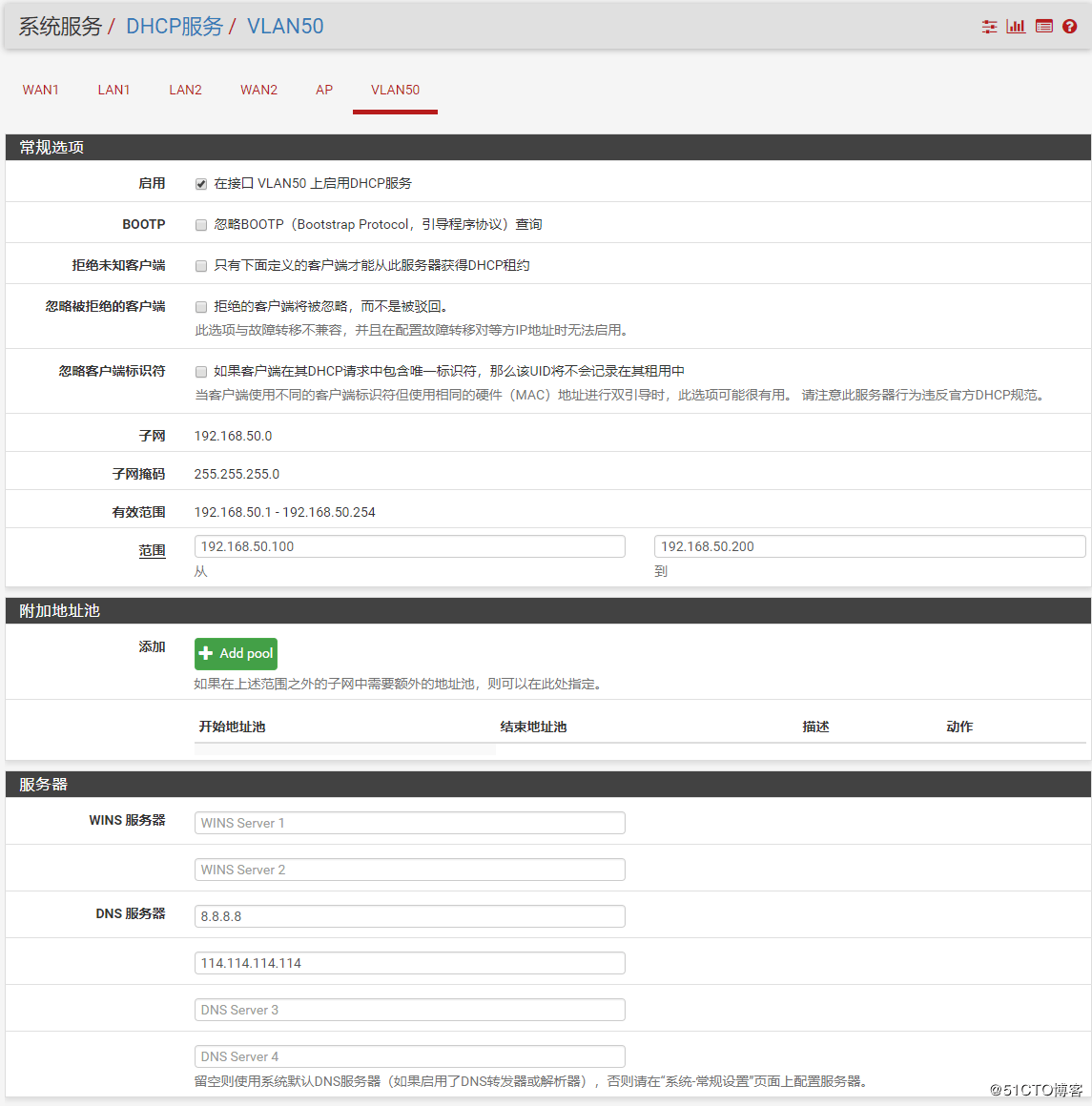

除非计划为所有主机分配静态 IP 地址，否则需要为新 VLAN 配置 DHCP 服务器。导航到“服务 -> DHCP 服务”，选择 VLAN 50 接口。勾选“在接口 VLAN50 上启用 DHCP 服务”，然后输入 IP 地址范围。pfSense 默认使用分配给此接口的 IP 地址作为网关，本例中网关地址为 192.168.50.1；如需其他网关，可在“网关”字段指定。同时输入 DNS 地址，其他参数保持默认，完成后“保存设置”。

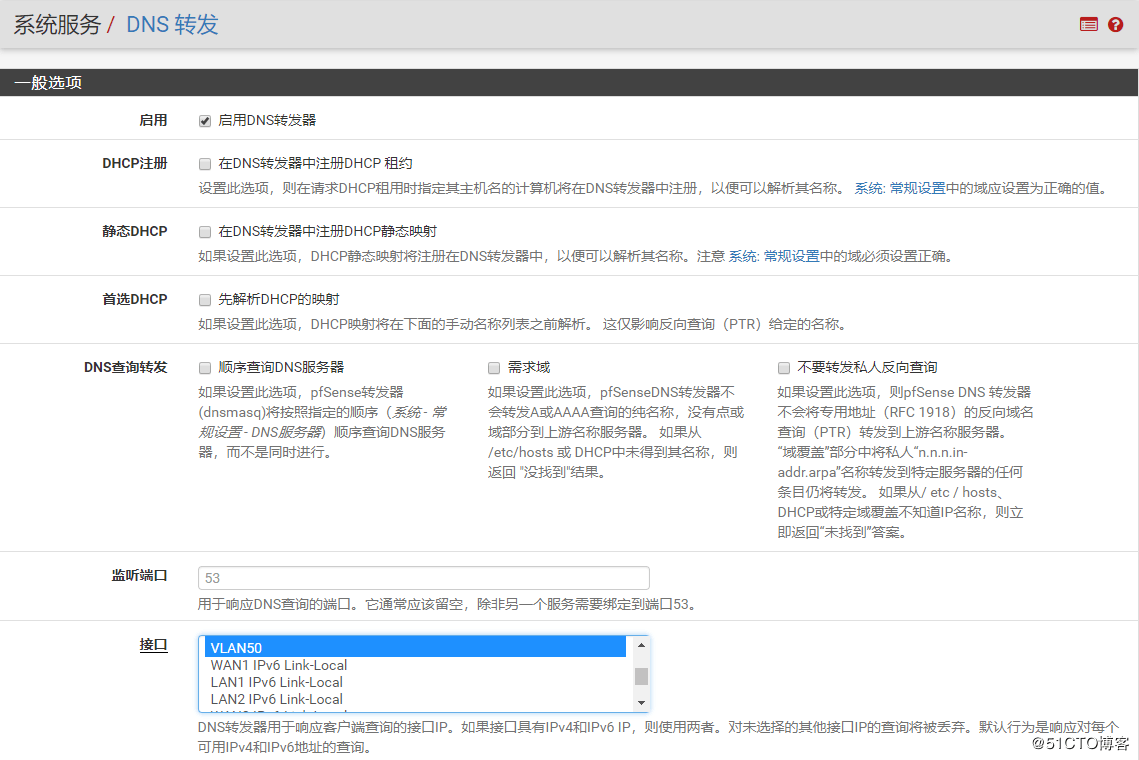

如果上一步未指定 DNS 地址，还需要导航到“服务 -> DNS 转发器 -> 接口”，确保 DNS 转发器响应客户端查询的接口列表中包含 VLAN50，然后“保存设置”并“应用更改”。
至此配置完成。
测试时，将主机设备（如台式机或笔记本电脑）连接到交换机的端口 19。如果一切配置正确，主机应从 DHCP 地址池中获取到 192.168.50.0/24 范围内的 IP 地址，默认网关为 192.168.50.1，DNS 为指定地址。若 pfSense 已连通互联网，则主机应能正常访问网络。

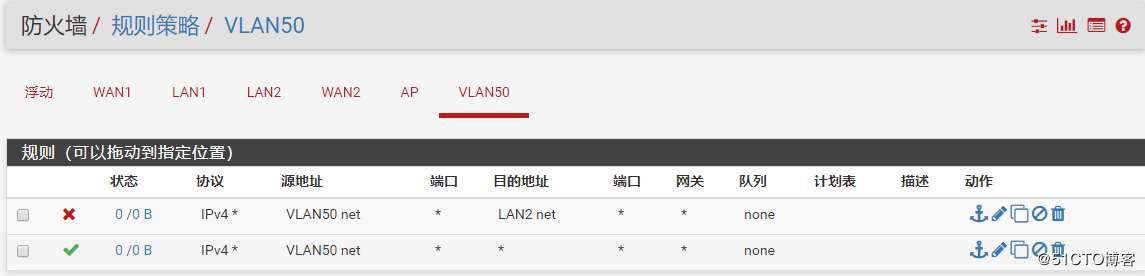

需注意，按照当前配置，各 VLAN 之间可以互相路由。若要禁止某 VLAN 的通信，必须创建防火墙规则明确限制路由方向。pfSense 的防火墙规则采用首匹配原则，即第一个匹配数据包的规则将被执行。例如，若要阻止所有来自 VLAN 50 的流量到达 LAN，可在之前创建的放行规则之前添加一条规则，阻止 VLAN 50 与 LAN 通信。
总结
只要交换机和网络接口支持 VLAN 功能，在 pfSense 中配置 VLAN 可归纳为以下步骤：
- 在交换机上创建静态 VLAN，并将该 VLAN 中继到 pfSense 的 LAN 接口。
- 在 pfSense 中创建并添加 VLAN 接口，配置必要的防火墙规则。
- 为 VLAN 分配一个 24 位掩码的私有 IP 子网，使用 DHCP 为主机分配地址。
- 所有 VLAN 可共享 pfSense 的互联网连接。
- 通过 pfSense 防火墙规则，可以控制每个 VLAN 之间的通信。
