pfSense book之IPsec 站点到站点连接示例

通过站点到站点IPsec隧道将两个网络互连，就好像它们是通过路由器直接连接一样。站点A的系统可以到达站点B的服务器或其他系统，反之亦然。这个流量也可以通过防火墙规则来调节，就像任何其他网络接口一样。如果不止一个客户端将从同一个受控位置连接到另一个站点，则站点到站点隧道的效率可能会更高，更不用说更方便和更容易支持。
通过站点到站点隧道，任何一个网络上的系统都不需要知道存在VPN。不需要客户端软件，所有的隧道工作都由隧道站点处理。对于有网络支持但不处理VPN连接的设备（例如打印机，相机，HVAC系统和其他嵌入式硬件），这也是一个很好的解决方案。

站点到站点配置示例

建立IPsec隧道的关键是确保双方都有匹配的认证、加密等设置。在开始之前，请记录本地和远程WAN IP地址，以及将通过隧道传输的本地和远程内部子网。ping远程子网的IP地址是可选的，但建议保持隧道一直处于活动连接状态。防火墙不检查回复，因为发起到远程网络上IP地址的任何流量都将触发IPsec协商，因此，只要主机是另一个站点的任意一个IP地址，主机是否实际响应并不重要。除了隧道说明和这些信息外，其他连接设置可以是相同的。

在本例中，将假设以下设置：

从站点A开始。导航到 VPN > IPsec 菜单，通过单击 添加 P1 按钮（）来添加阶段1条目。

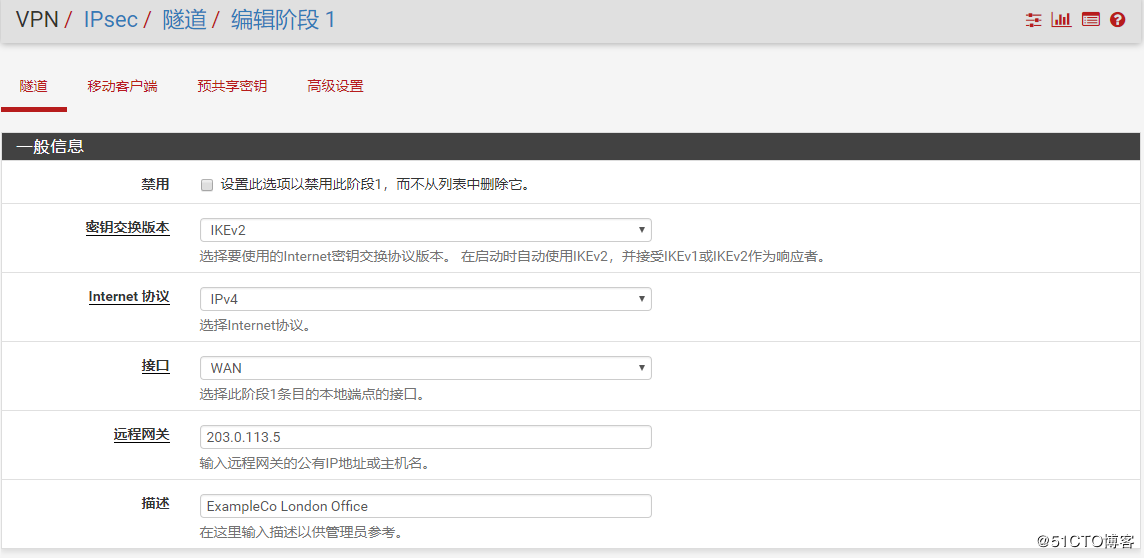

首先，填写阶段1一般信息设置项，如下图所示。粗体项目是必需填写的，按照说明填写设置：

• 禁用：不选中此框，以便让隧道运行。
• 密钥交换版本：提示是使用IKEv1还是IKEv2。对于这个示例，使用IKEv2，但是如果一方不支持IKEv2，请改为IKEv1。
• Internet协议：大多数情况下都是IPv4，除非两个WAN都有IPv6，在这种情况下，可以使用任何一种类型的IPv6。
• 接口：选 WAN。
• 远程网关：站点B的WAN地址，在本例中为：203.0.113.5。
• 描述：输入文字来说明隧道的目的或身份。在本例子中输入“ExampleCo London Office”。

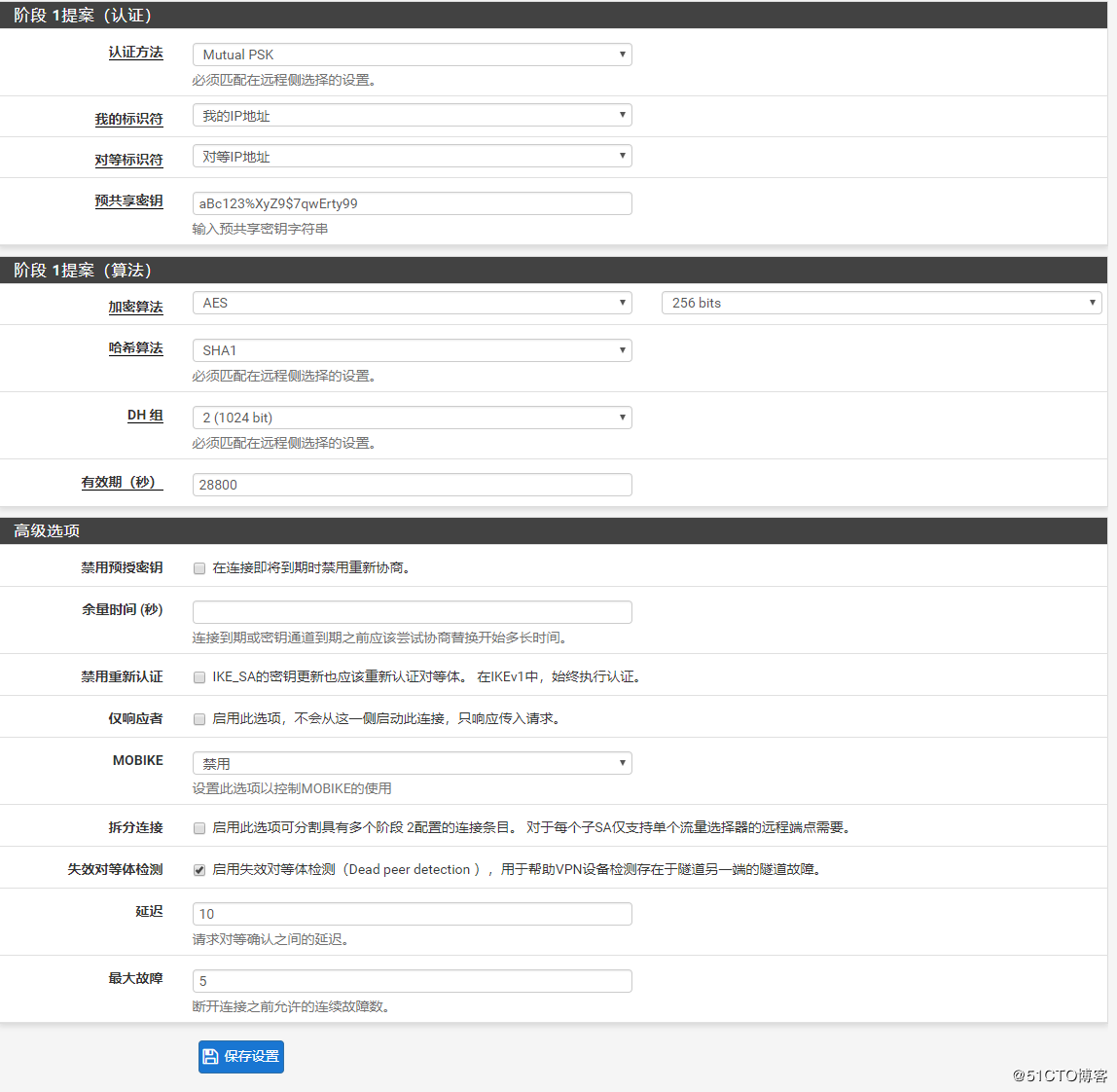

下一步继续设置IPsec阶段1。对于大多数设置，使用默认值就可以了。

• 认证方法：选择默认，本例中为 Mutual PSK。
• 我的标识符：选择默认，My IP Address。
• 对端标识符：选择默认，Peer IP Address。
• 预共享密钥：这是正确的最重要的设置。如果使用弱密钥，则可能会破坏使用预共享密钥的IPsec。使用强密码，长度至少为10个字符，包含大小写字母，数字和符号的组合。以后需要在站点B的隧道配置中输入相同的确认密钥，所以记下或复制并粘贴到其他地方。复制和粘贴可能派上用场，特别是像 aBc123%XyZ9$7qwErty99 这样一个复杂的密码。
• 加密算法：使用密钥长度为256位的AES。
• 哈希算法：如果双方都支持，使用SHA256，否则使用默认的SHA1。
• DH 组：使用默认的2 (1024 bit)，更高的值更安全，但会占用更多的CPU。
• 有效期：也可以指定，否则将使用28800的默认值。
• 禁用预授密钥：不选中
• 仅响应者：不选中
• NAT穿越：使用Auto，在这个例子中防火墙都不在NAT后面。
• 失效对等体检测：不选中，默认延迟为10秒，最大故障次数5次是足够的。根据站点的需求，更高的值可能会更好。

单击保存完成阶段1设置。

在添加阶段1之后，将新的阶段2定义添加到VPN：

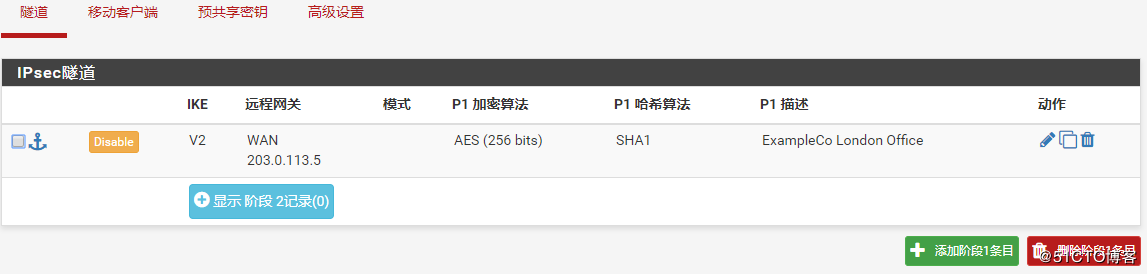

1. 单击 显示阶段2条目（）展开这个VPN阶段2的列表。

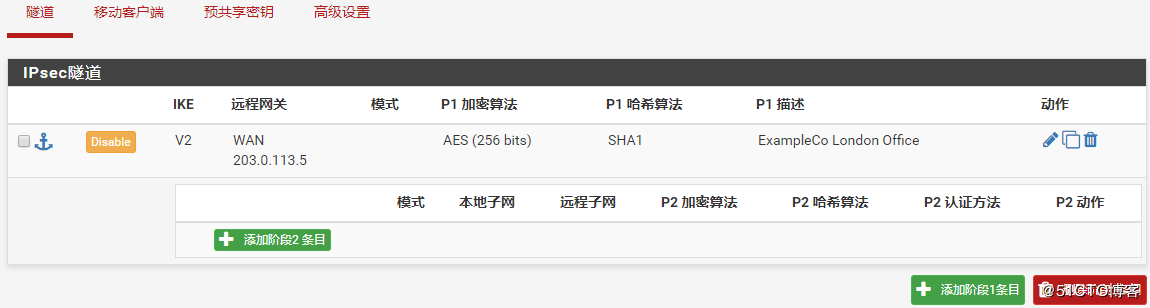

2. 单击 添加 P2（）添加新的阶段2条目，见下图。

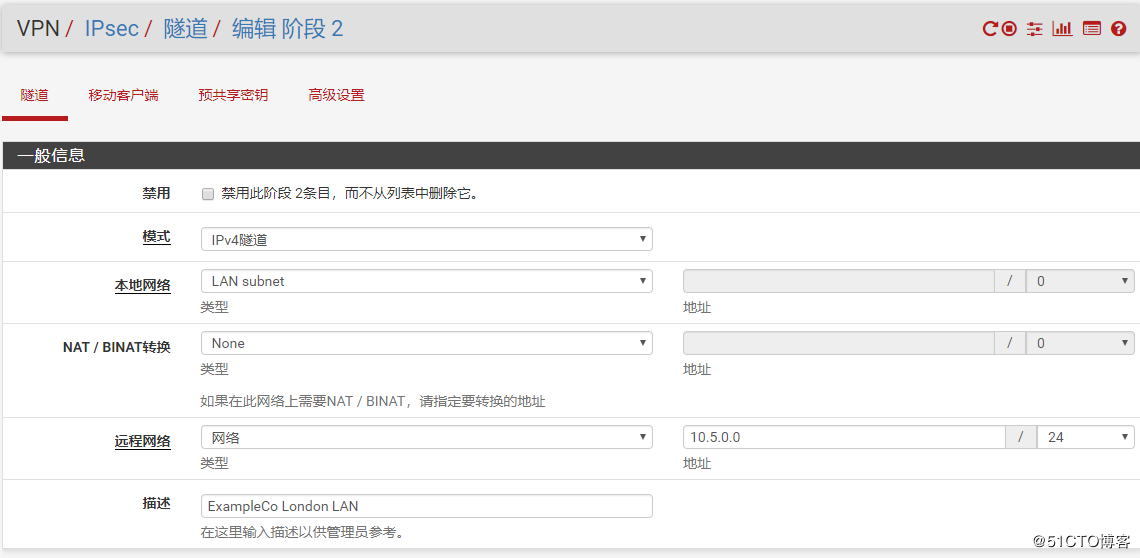

现在在这个VPN上添加阶段2的设置，阶段2设置会多于阶段1，见下图：

• 模式：选择Tunnel IPv4。
• 本地子网：最好选为LAN Subnet，但是也可以把它改成Network，填入正确的子网值，在这个例子中是10.3.0.0/24。将其保留为LAN Subnet将确保如果网络重新编号，隧道的这一端将随之更改。如果发生这种情况，则必须手动更改另一端。
• NAT/BINAT：设置为None。
• 远程子网：输入站点B的网络，在这里为10.5.0.0/24。

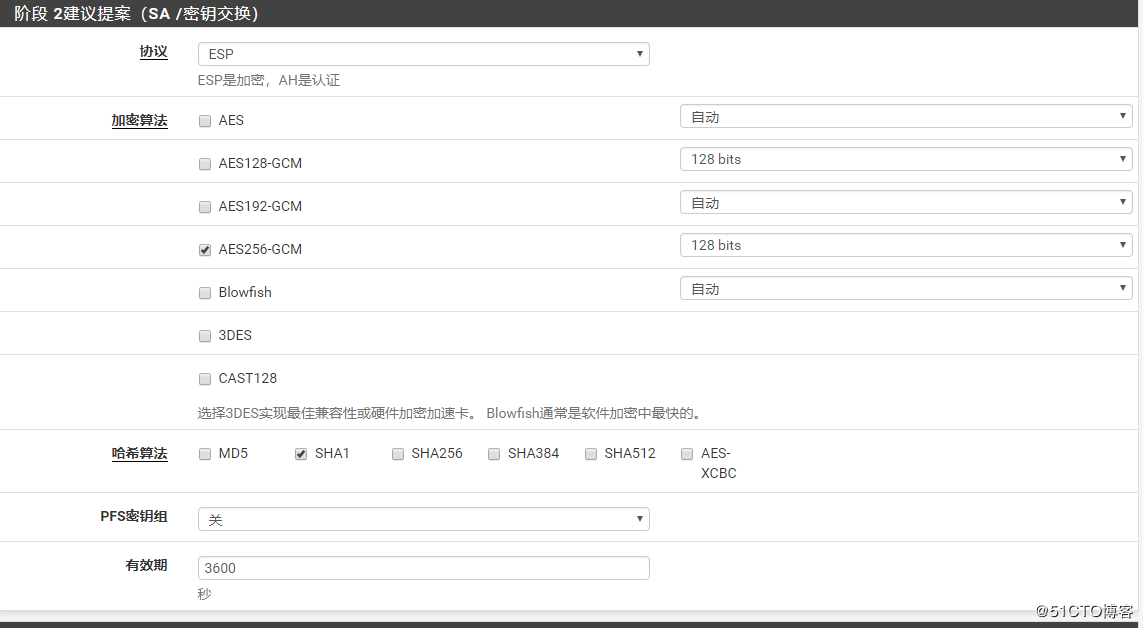

下图的设置涵盖了通信加密。加密算法和哈希算法可以允许有多个选项，只要每一方至少有一个共同点，双方就会进行协商并达成一致。在某些情况下，这可能是一件好事，但通常将其限制在双方所期望的单一特定选项上通常会更好。

• 协议：设置为 ESP。
• 加密算法：理想情况下，如果双方都支持，则选择128位密钥长度的AES256-GCM。否则，使用AES 256，或者两端都支持的密码。
• 哈希算法：使用AES-GCM时，不需要哈希。否则，请使用SHA 256或SHA 1，尽可能避免使用MD5。
• PFS：完全正向保密可以帮助防止某些关键攻击，但是可选的。在这个例子中，它被禁用。
• 有效期：设为3600。

最后，可以在远程局域网上为系统输入一个IP地址，该地址将定期发送一个ICMP ping，如下图所示。ping的返回值不会被检查，这只会发送流量的隧道，以便它将保持建立。在此设置中，将使用站点B（10.5.0.1）中的pfSense防火墙的LAN IP地址。

要完成设置并使其生效，请执行以下操作：单击 Save 保存，单击 应用更改，如下图所示。

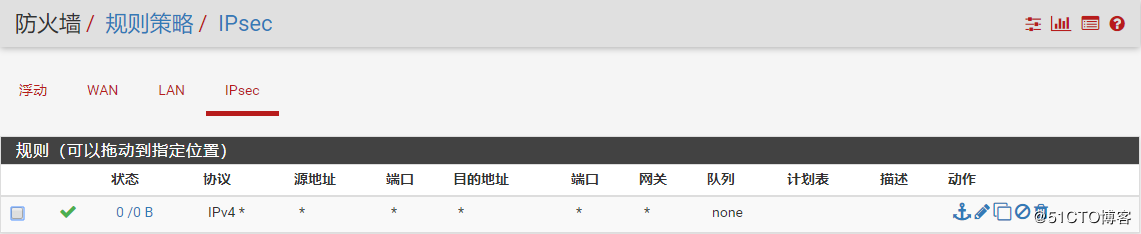

站点A的隧道已经完成，现在需要设置防火墙规则来允许来自站点B的网络流量通过IPsec隧道进入。这些规则必须添加到防火墙规则下的IPsec选项卡中。可以根据需要放宽（允许从任何地方到任何地方的任何协议）或限制性的（允许站点B上的特定主机到特定端口上的站点A的特定主机的TCP）。在这种情况下，确保源地址是站点B地址，例如10.5.0.0/24。目标地址将是站点A网络，10.3.0.0/24。

站点A已经配置完成，现在来配置站点B。该设置的少部分与站点A不同：

• 阶段1的WAN地址和说明设置
• 阶段2隧道网络
• 保持活动连接

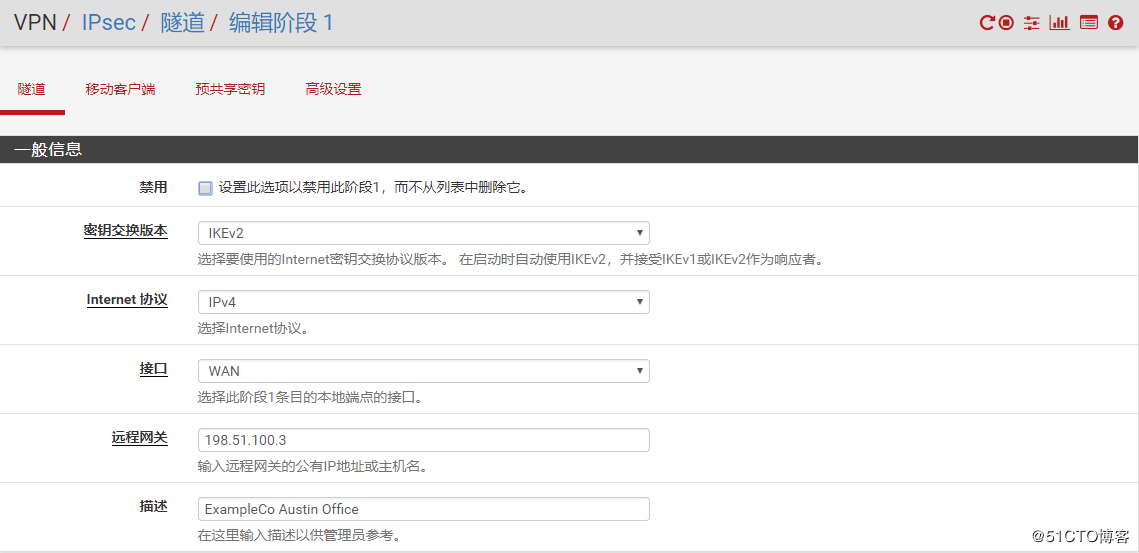

使用站点A上的相同设置将“阶段1”条目添加到“站点B”防火墙，但有以下区别：

• 远程网关：输入站点A的WAN地址：198.51.100.3
• 说明：例如：ExampleCo Austin Office

单击 保存。

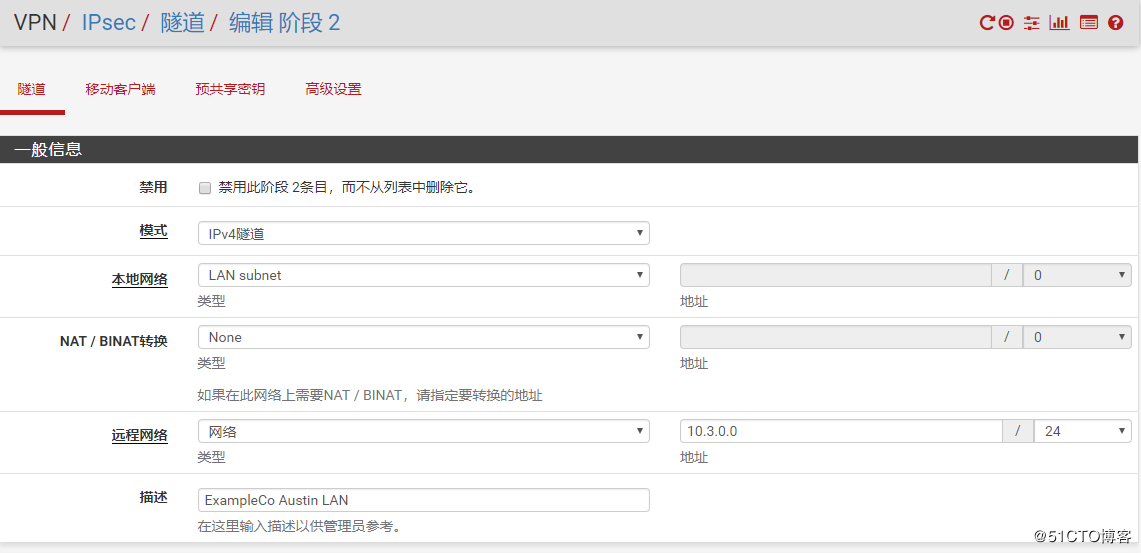

使用站点A上的相同设置，将“阶段2”条目添加到“站点B”防火墙，但有以下区别：

• 远程子网：输入站点A的网络，在本例中为：10.3.0.0/24
• 自动PING主机：输入站点A上的pfSense防火墙的LAN IP地址，10.3.0.1

1. 单击 保存。
2. 单击 应用更改。

与站点A一样，还必须添加防火墙规则以允许隧道上的流量从站点A穿越到站点B。将这些规则添加到防火墙规则下的IPsec选项卡。注意来源是站点A，目的地是站点B。

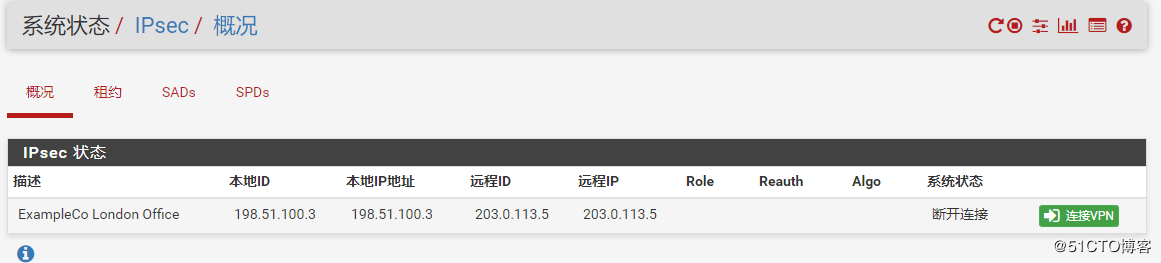

现在两个隧道都已配置，现在处于活动状态。可以通过访问 系统状态 > IPsec 来查看IPsec连接状况。如果隧道不显示为“已建立”，最有可能的原因是没有流量通过隧道。由于本地网络包含防火墙所具有的地址，因此在此页面上提供了一个连接按钮，该按钮将启动对远程阶段2的ping。单击 连接VPN（）。

IPsec日志也会提供说明。它们位于 系统状态 > 系统日志 的“IPsec”选项卡上。一定要检查两个站点的状态和日志。

路由和网关注意事项

当VPN端点（在这种情况下为pfSense防火墙）是网络的默认网关时，路由通常不会出现问题。当客户端PC发送流量时，它将通过隧道进入pfSense防火墙，然后到达另一端。但是，如果pfSense防火墙不是给定网络的默认网关，则将需要采取其他路由措施。

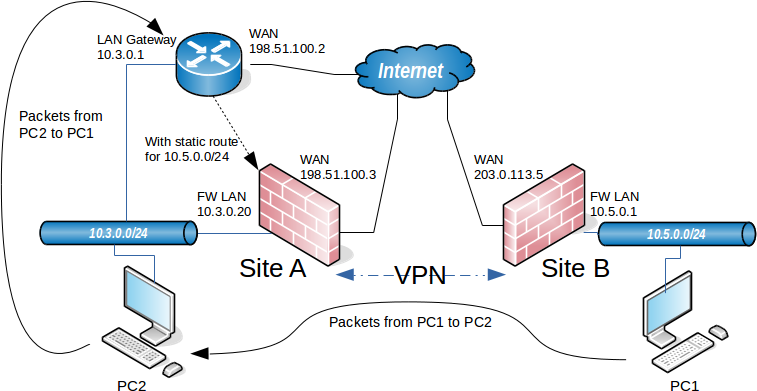

例如，假设pfSense防火墙是站点B的网关，而不是站点A的网关，如下图所示。Site B上的PC1将ping发送到Site A上的PC2。数据包离开PC1，然后通过Site B上的pfSense防火墙，穿过隧道，流出Site A上的pfSense防火墙，然后到达PC2。但是返回途中发生了什么？PC2上的网关完全是另一个路由器。对ping的回复将发送到网关路由器，最有可能被丢弃，甚至更糟的是，它可能会从Internet链接发送出去，并因此丢失。

解决此问题的方法有多种，根据给定情况的不同，选择合适的方法。

• 可以在网关路由器中输入一条静态路由，该路由会将发往隧道远端的流量重定向到pfSense防火墙。即使使用此路由，也会引入额外的复杂性，因为这种情况会导致不对称路由。见在同一接口上绕过流量的防火墙规则。
• 可以将静态路由单独添加到客户端系统，以便它们知道将流量直接发送到pfSense防火墙，而无需通过其默认网关。除非只有很少数量的主机需要访问VPN，否则这会给管理带来麻烦。
• 在某些情况下，将pfSense防火墙作为网关并让它处理Internet连接而不是现有网关可能更容易。

pfSense不是站点到站点IPsec的网关

pfSense启动的流量和IPsec

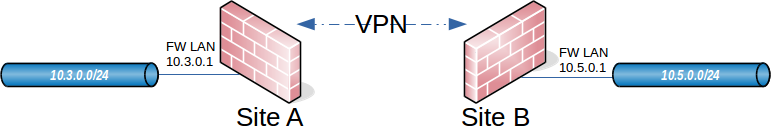

要从pfSense防火墙本身访问IPsec连接的远程端，请通过添加将远程网络指向pfSense防火墙的LAN IP地址的静态路由来“伪造”系统。请注意，此示例假定VPN两端都连接了LAN接口。如果IPsec连接在其他OPT接口，请相应地替换接口和接口的IP地址。由于IPsec绑定到FreeBSD内核的方式，如果没有静态路由，流量将遵循系统路由表，系统路由表可能会将流量发送到WAN接口，而不是通过IPsec隧道发送。如下图所示：

每个防火墙都需要一条静态路由，方法是先添加一个指向防火墙的LAN IP地址的网关，然后再使用该网关添加一条静态路由，如下图所示：

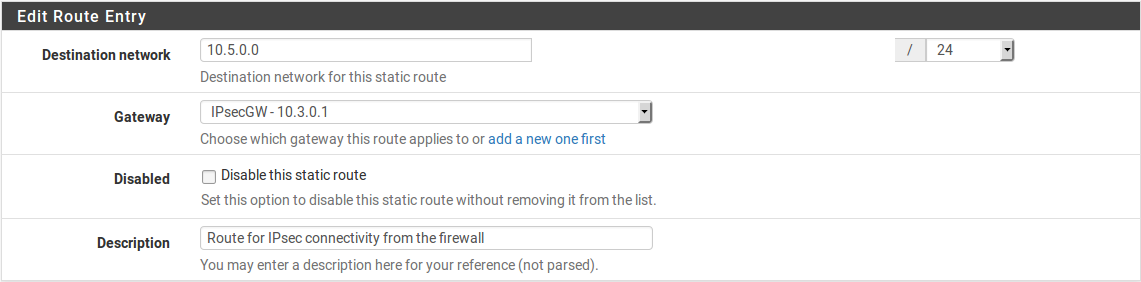

站点A到远程子网的静态路由

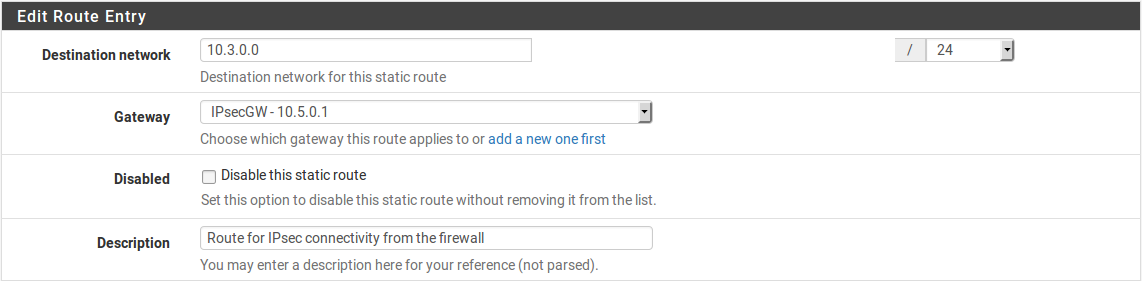

站点B到远程子网的静态路由
