配置 IKEv2 移动客户端 VPN（pfSense）
移动客户端的服务器配置包含以下几个主要组件：
- 为 VPN 创建证书结构
- 配置 IPsec 移动客户端设置
- 创建阶段 1 和阶段 2
- 添加 IPsec 防火墙规则
- 创建用户凭据
- IPsec 连接测试
- IPsec 故障排除
- IPsec 日志说明
一、创建 IKEv2 证书结构
1. 创建证书颁发机构（CA）
若证书管理器中没有合适的 CA，首先创建一个：
- 导航到 系统 → 证书管理 → CAS 选项卡
- 单击 添加 以创建 CA
- 证书来源选 创建一个内部证书颁发机构
- 按需要填写名称、组织等信息
- 单击 保存
2. 创建服务器证书
注意：请严格按照步骤操作，任何不正确的部分都可能导致部分或全部客户端无法连接。
- 导航到 系统 → 证书管理 → 证书选项卡
- 单击 添加 以创建新证书
- 证书来源选 创建内部证书
- 输入描述名称，例如
IKEv2 Server - 选择上一步创建的证书颁发机构
- 设置密钥长度、摘要算法和有效期
- 选择证书类型为 服务器证书
- 在相应字段填写地区、公司等信息（可从 CA 复制后原样保留）
- 通用名称：输入 DNS 中该防火墙的主机名。若客户端通过 IP 地址连接，则填入 WAN IP 地址
- 单击 添加替代名称，选择 FQDN 或 主机名，再次输入防火墙主机名
- 再次单击 添加替代名称，选择 IP 地址，输入防火墙的 WAN IP 地址
- 根据需要继续添加客户端可能连接的主机名或 IP
- 单击 保存
二、配置 IPsec 移动客户端
首先确保 IPsec 已启用：
- 导航到 VPN → IPsec
- 勾选 启用 IPsec
- 单击 保存
然后启用移动客户端支持：
- 导航到 VPN → IPsec → 移动客户端选项卡
- 勾选 启用 IPsec 移动客户端支持
- 将 用户认证 设为 本地数据库（若使用 EAP-RADIUS 则选择相应的 RADIUS 服务器）
配置 客户端推送设置：
- 虚拟地址池：为客户端分配 IP 地址的池，例如
10.3.200.0/24 - 虚拟 IPv6 地址池（可选）
- 网络列表：勾选后，客户端仅将阶段 2 定义的网络流量发送至隧道；未勾选则所有流量（含 Internet）都经隧道，但并非所有客户端都遵循此设置。本示例勾选。
- 保存 Xauth 密码：仅对 Cisco 系客户端有用，本示例使用 IKEv2，可忽略。
- DNS 默认域：填入默认域名后缀，如
example.com。 - 拆分 DNS：可输入以空格分隔的域名列表，这些域名的 DNS 请求将发往 VPN 提供的 DNS 服务器。该示例中已输入
example.com example.org。 - DNS 服务器：提供内部 DNS 服务器 IP，如
10.3.0.1。若客户端通过 VPN 路由所有 Internet 流量，请确保提供 DNS 且未启用拆分 DNS。 - WINS 服务器：很少使用，保持禁用。
- Phase 2 PFS 组：不建议在此统一覆盖，保持未勾选。
- 登录横幅：仅适用于 Xauth 客户端，保持未勾选。
- 虚拟地址池：为客户端分配 IP 地址的池，例如

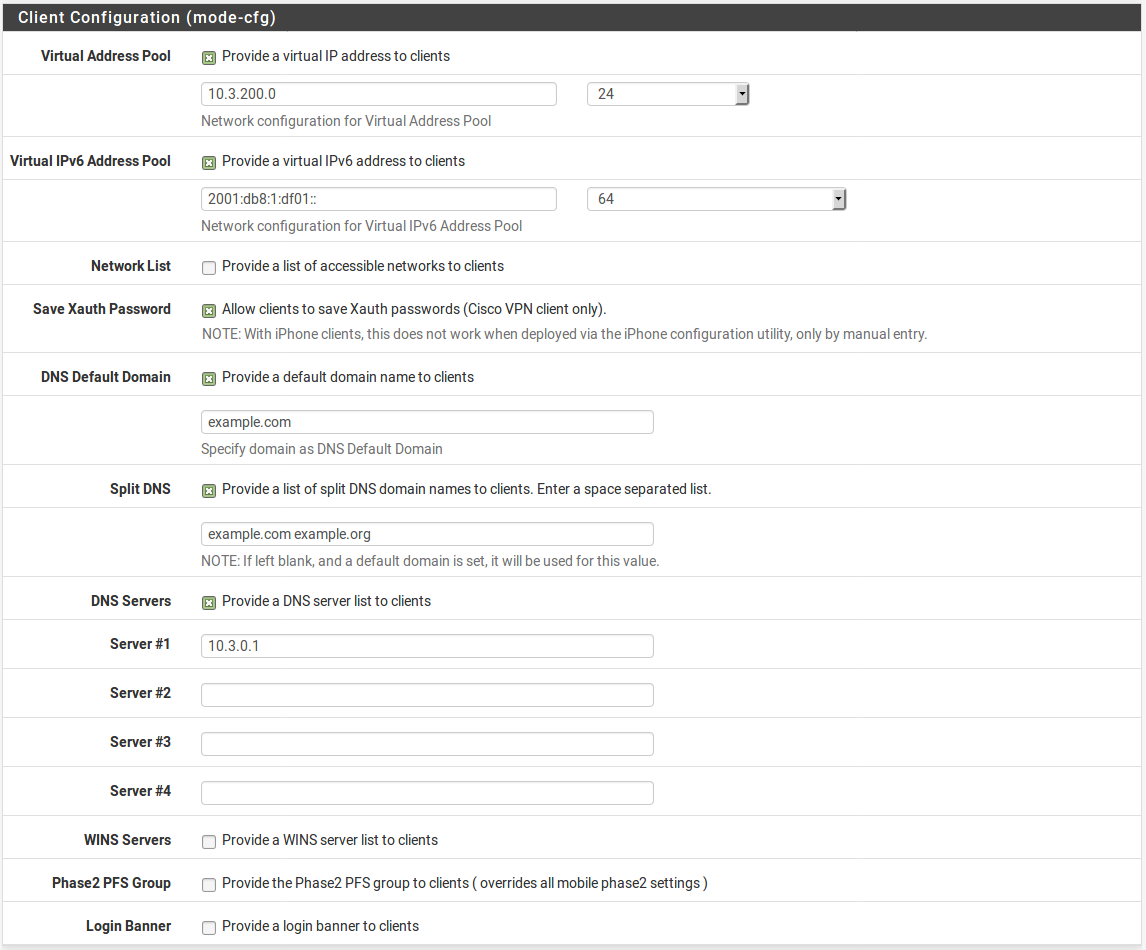

设置完成后的效果如下：
三、创建阶段 1 和阶段 2
- 单击 保存，pfSense 会提示尚无阶段 1 配置。
- 点击 创建 Phase 1 新建条目。

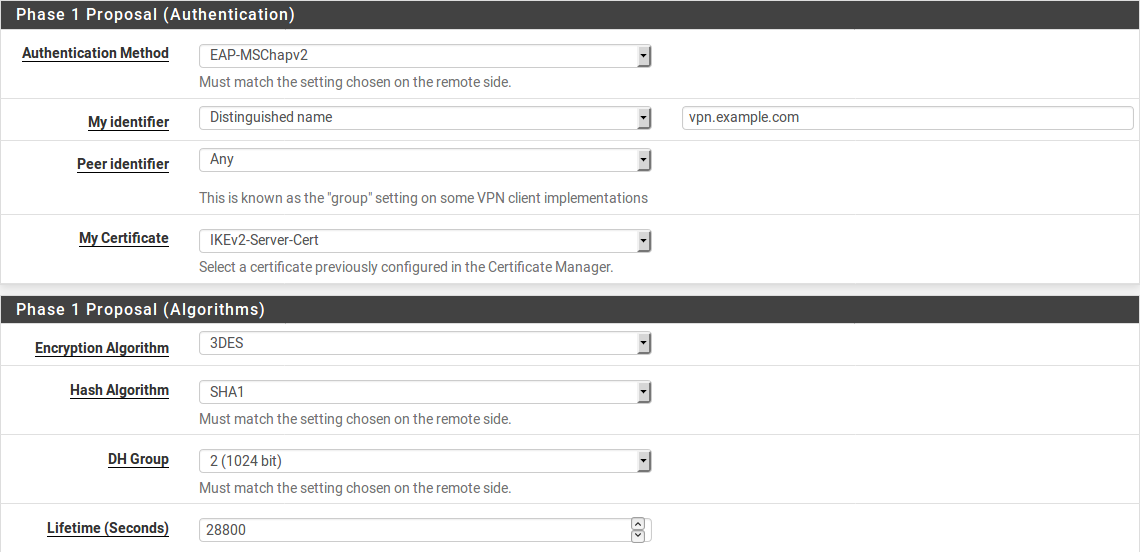

阶段 1 配置
切换到 隧道 选项卡，设置：
- 密钥交换版本：
IKEv2 - Internet 协议：
IPv4 - 接口：
WAN - 描述：例如
Mobile IPsec - 认证方法：
EAP-MSCHAPv2 - 我的标识符：选择 可分辨名称，输入防火墙主机名（与服务器证书一致），如
VPN.example.com - 对端标识符：
Any - 我的证书：选择前面创建的服务器证书
- 加密算法：设置为
3DES（若没有 iOS/OS X 设备可用 AES 256） - 哈希算法：设置为
SHA1（无 iOS/OS X 设备可用 SHA256） - DH 组：必须为
2 (1024 bit) - 有效期：
28800 - 其他选项保持默认（不勾选“仅响应”，启用 MOBIKE）
- 单击 保存。
- 展开阶段 2 列表，单击 添加 新建条目。

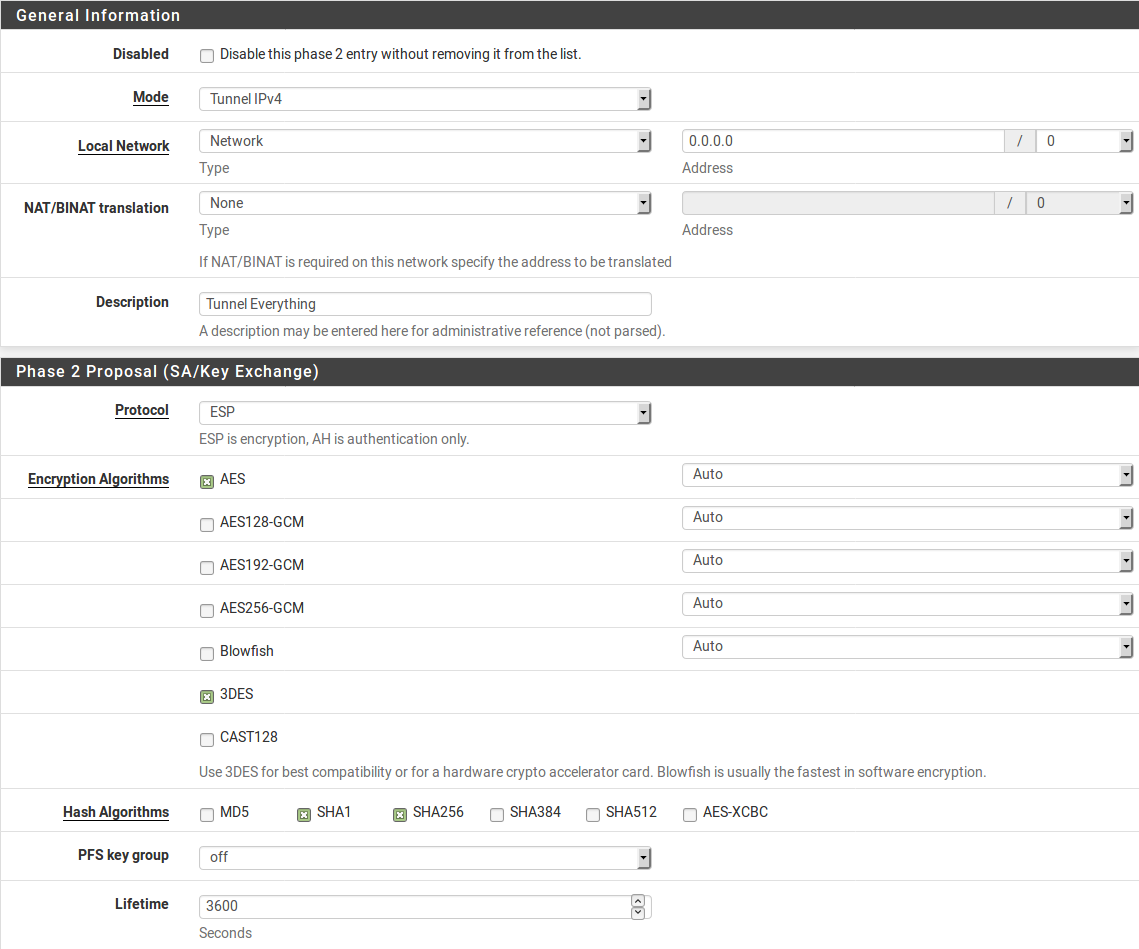

阶段 2 配置
- 模式：
IPv4 隧道 - 本地网络：选择 LAN 子网或其他本地网络。若要隧道承载所有流量，可选
0.0.0.0掩码0。 - NAT/BINAT：
None - 协议：
ESP - 加密算法：选中
AES（自动密钥长度），若有 iOS/OS X 客户端也勾选3DES。 - 哈希算法：
SHA1和SHA256 - PFS 密钥组：
关闭 - 有效期：
3600
- 单击 保存，再单击 应用更改。
四、创建 IPsec 移动用户
- 导航到 VPN → IPsec → 预共享密钥选项卡
- 单击 添加新密钥
配置以下内容：
- 标识符：客户端的用户名，例如
user@example.com - 加密类型：
EAP - 预共享密钥：客户端的密码，如
abc123
- 标识符：客户端的用户名，例如
- 单击 保存
- 为其他用户重复上述操作
五、添加 IPsec 防火墙规则
在 防火墙 → 规则策略 → IPsec 选项卡中添加允许规则，源 IP 为移动客户端地址池（如 10.3.200.0/24），目标根据需要设置为 LAN 子网或任意。
六、客户端配置
1. Windows IKEv2 客户端配置
导入 CA 证书到客户端 PC
- 从 pfSense 导出 CA 证书（系统 → 证书管理 → CAS → 导出 CA 证书），下载到本地。

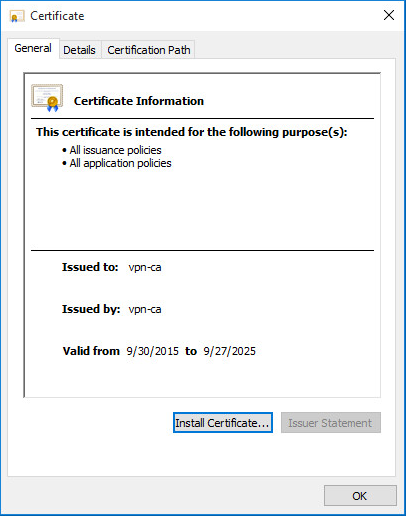

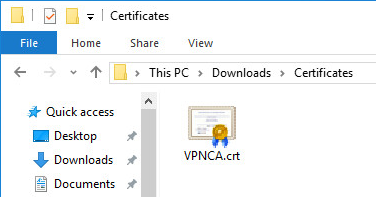

- 双击 CA 文件（如
VPNCA.crt），点击 安装证书。

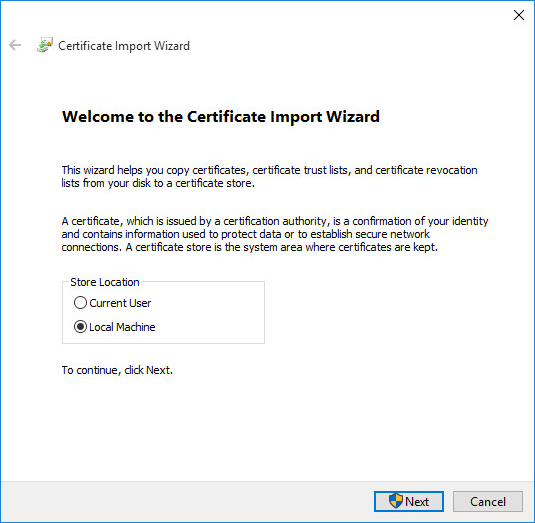

- 选择 本地计算机。
- 单击 下一步，出现 UAC 提示时点击 是。

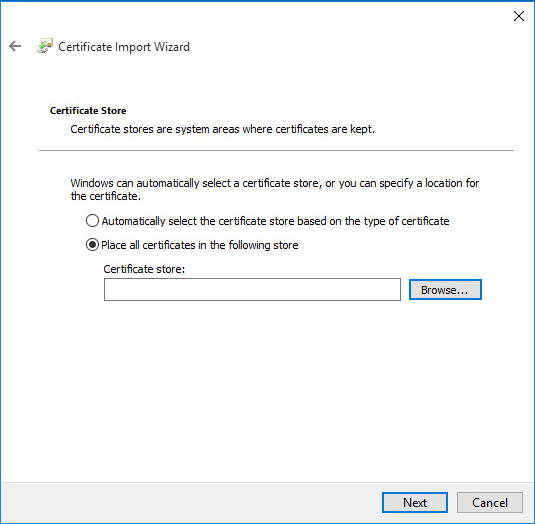

- 选择 将所有证书都放入下列存储。
- 单击 浏览，选择 受信任的根证书颁发机构。

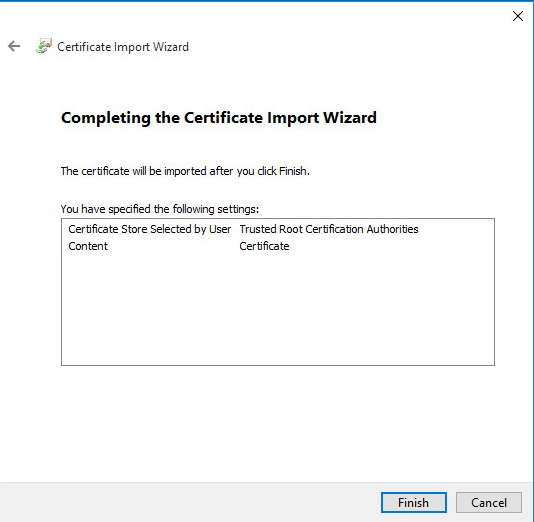

- 单击 确定 → 完成。
设置 VPN 连接
- 打开 网络和共享中心，点击 设置新的连接或网络 → 连接到工作区 → 使用我的 Internet 连接 (VPN)。

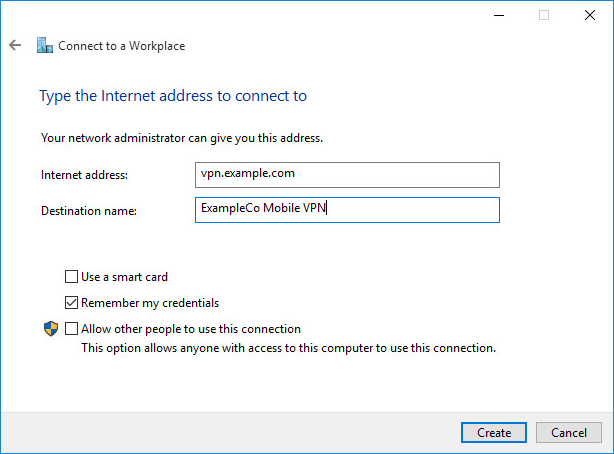

- 在 Internet 地址 中输入防火墙的主机名或 IP（必须与服务器证书通用名称或备用名称中的内容一致）。
- 输入目标名称，单击 创建。

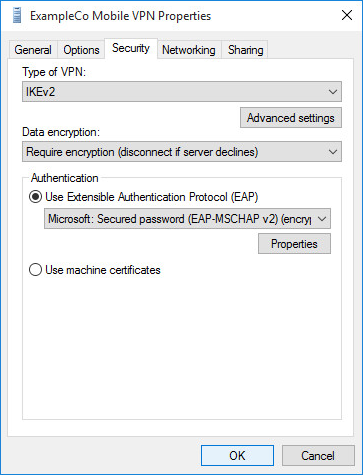

在网络连接列表中找到刚创建的 VPN，右键 → 属性 → 安全 选项卡。
- VPN 类型：
IKEv2 - 数据加密：
需要加密（如果服务器拒绝将断开连接） - 身份验证：
使用可扩展的身份验证协议 (EAP)，选择Microsoft: 安全密码 (EAP-MSCHAP v2)（启用加密） - 单击 确定
- VPN 类型：
现在 VPN 连接即可使用。（注：在 pfSense 2.2.4+ 上正确配置 CA 和服务器证书后，一般无需禁用 EKU 检查）
2. iOS 11 IKEv2 客户端配置
导入 CA 证书

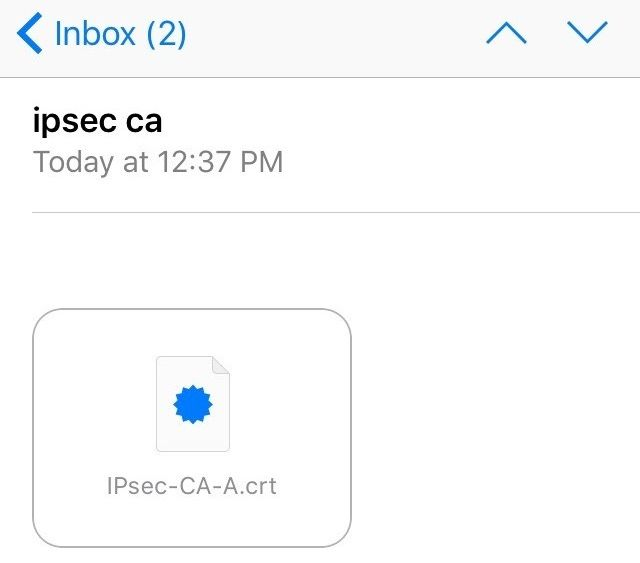

- 将 CA 证书（不含私钥）通过邮件发送到 iPhone 可访问的邮箱。
- 打开邮件，点击附件安装证书。

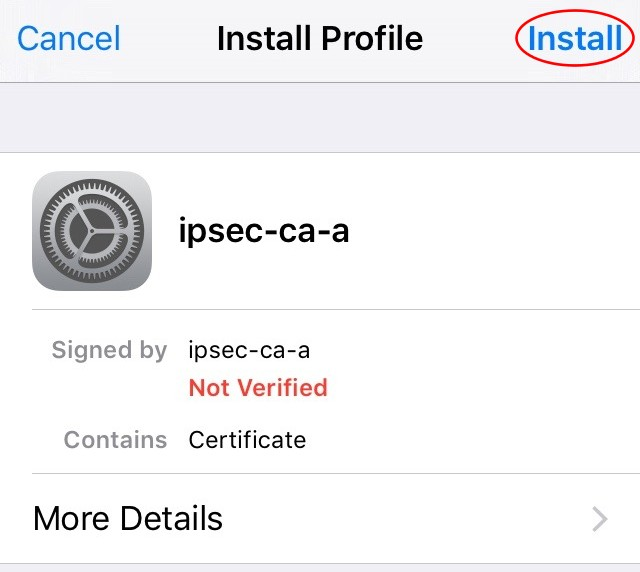

- 点击 安装。

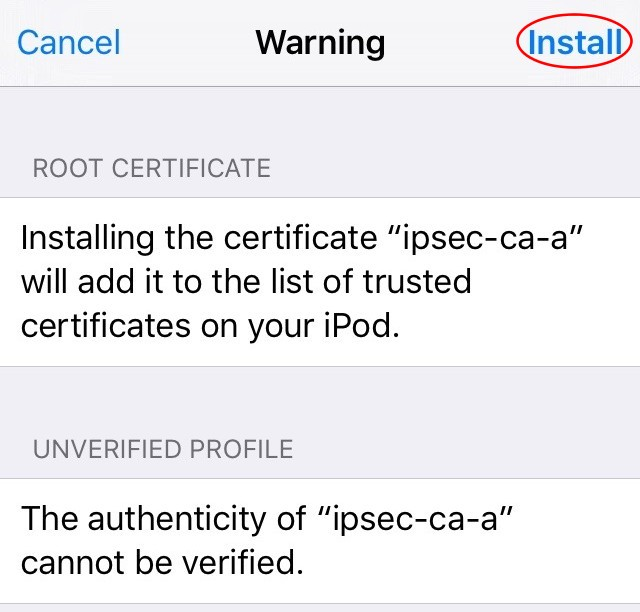

- 出现警告提示后，再次点击右上角的 安装。

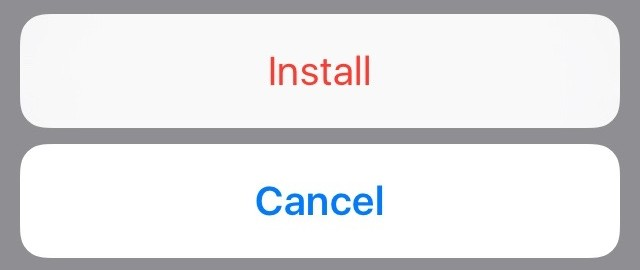

- 最后点击 安装 完成确认。
设置 VPN 连接

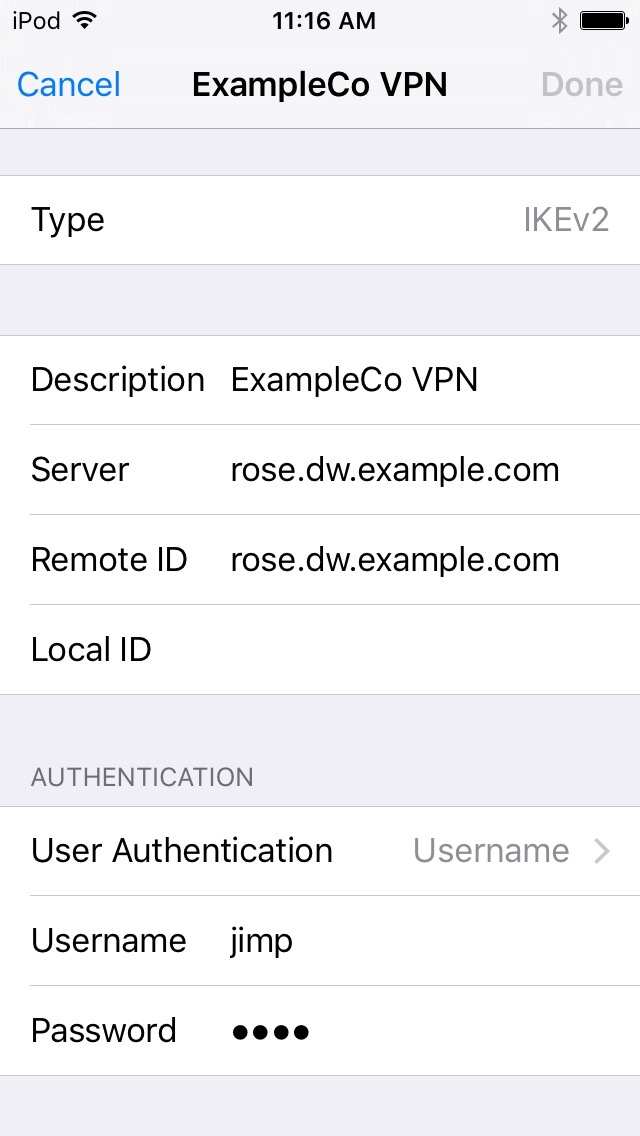

- 进入 设置 → 通用 → VPN → 添加 VPN 配置
- 类型：
IKEv2 - 描述：如
ExampleCo VPN - 服务器：防火墙主机名或 IP
- 远程 ID：再次输入防火墙主机名（必须与证书通用名称或 SAN 条目匹配）
- 本地 ID：留空
- 用户鉴定：
用户名 - 输入用户名和密码（用户名与预共享密钥选项卡中的标识符一致）
- 点击 完成

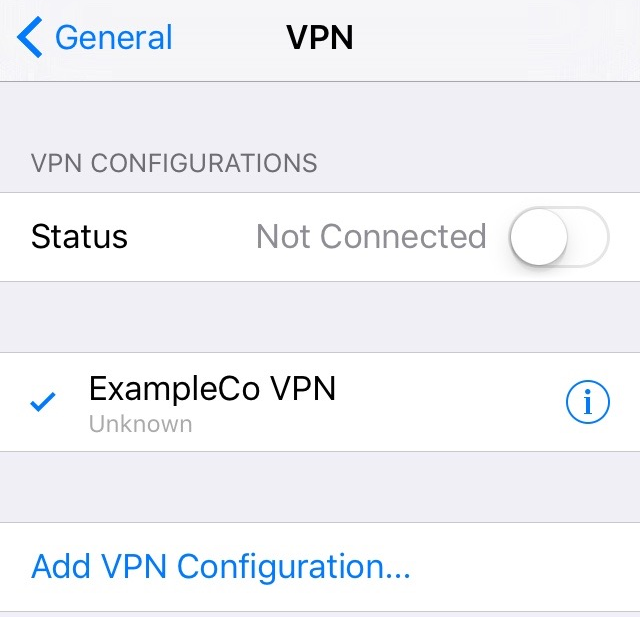

连接时，在 VPN 列表中选择对应条目，滑动开关即可。
七、测试 IPsec 连接
最简单的测试是从本地 LAN ping 远程 LAN 中的设备。
方法一：GUI Ping 工具
- 系统诊断 → Ping
- 主机字段输入远程子网 IP（如
10.5.0.1） - 源地址选择本地 LAN 接口（如 LAN IP）
- 单击 Ping
方法二：Shell 命令
ping -S <本地LAN IP> <远程LAN IP>例如从防火墙 A 的控制台执行：
ping -S 10.3.0.1 10.5.0.1若隧道正常，则会收到回应。初次连接时可能因协商丢失几个包，可多试几次。
八、IPsec 故障排除
1. 调整日志级别
- 导航到 VPN → IPsec → 高级设置
- 把 IKE SA、IKE Child SA、Configuration Backend 设为 诊断，其余设为 控制
- 保存，然后分析日志
2. 常见问题
- 隧道无法建立：检查服务是否运行、防火墙规则是否允许 IPsec 流量（ESP、UDP 500/4500），检查双方配置（DH 组、加密算法、子网掩码等）是否完全匹配。
- 隧道建立但无流量：检查 IPsec 接口防火墙规则，确保允许所需的协议。也可能是路由问题或设备默认网关不正确。
- 部分主机不通：可能是子网掩码错误、主机防火墙拦截或设备路由异常。
- 连接挂断：尝试在 VPN → IPsec → 高级设置 中启用 MSS 限制，从
1400开始逐步调整。 - DPD 导致频繁断开：可能是 CPU 过载，考虑关闭 DPD 或升级硬件。
详细的日志分析请参考 IPsec 日志章节。
九、IPsec 日志说明重点
成功建立隧道时，日志中会出现：
IKE_SA … established between …
CHILD_SA … established with SPIs …失败时常见的关键信息：
- Aggressive/Main 模式不匹配：响应方日志显示 “Aggressive Mode PSK disabled”。
- 标识符不匹配：响应方 “no peer config found”。
- 预共享密钥错误：日志出现 “invalid HASH_V1 … decryption failed”。
- 加密/哈希算法不匹配：出现 “no proposal found” 并列出收到的与配置的算法。
- 阶段 2 网络不匹配：提示 “no matching CHILD_SA config found”。
- PFS 组不匹配：提示 “no acceptable DIFFIE_HELLMAN_GROUP found”。
更多细节可参考上文中的失败示例日志。
IPsec 术语速览
- IKE：互联网密钥交换，分为 IKEv1 和 IKEv2（推荐）。
- ISAKMP SA：阶段 1 建立的安全关联，用于保护后续通信。
- 阶段 1：建立端点之间的安全信道，进行身份认证。
- 阶段 2：协商实际传输数据的加密方式和子网。
本文档已过滤无关图标，保留所有有实际意义的截图并补全描述。
