OPNsense 配合三层交换机配置 VLAN 间路由

通过三层交换机来处理 VLAN 间路由，可以节省防火墙上的资源，同时提升网络访问性能。三层交换机负责 VLAN 间路由 + DHCP，OPNsense 只做出口、防火墙、NAT。

VLAN 地址参数如下：

下面为配置过程。

交换机配置

交换机为华为 S5735S-L32ST4X-A，其他类型交换机可以参考。

1. 创建 VLAN 和 SVI

system-view
vlan batch 10 20 30 99
interface Vlanif10
description VLAN10-MGMT
ip address 192.168.10.1 255.255.255.0
dhcp select global
interface Vlanif20
description VLAN20-OFFICE
ip address 192.168.20.1 255.255.255.0
dhcp select global
interface Vlanif30
description VLAN30-IOT
ip address 192.168.30.1 255.255.255.0
dhcp select global
interface Vlanif99
description UPLINK-OPNSENSE
ip address 192.168.99.1 255.255.255.252

2. 启用 DHCP

启用 DHCP Server（全局）：

dhcp enable

VLAN 配置 DHCP 地址池：

ip pool VLAN10_POOL
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.1
dns-list 223.5.5.5 8.8.8.8
excluded-ip-address 192.168.10.1 192.168.10.50
lease day 7
ip pool VLAN20_POOL
network 192.168.20.0 mask 255.255.255.0
gateway-list 192.168.20.1
dns-list 223.5.5.5 8.8.8.8
excluded-ip-address 192.168.20.1 192.168.20.50
lease day 7
ip pool VLAN30_POOL
network 192.168.30.0 mask 255.255.255.0
gateway-list 192.168.30.1
dns-list 223.5.5.5 8.8.8.8
excluded-ip-address 192.168.30.1 192.168.30.50
lease day 7

3. 添加接入端口

interface GigabitEthernet0/0/1
description MGMT-PC
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
description OFFICE-PC
port link-type access
port default vlan 20
interface GigabitEthernet0/0/3
description IOT
port link-type access
port default vlan 30

4. 添加上联端口

interface GigabitEthernet0/0/24
description UPLINK-OPNSENSE
port link-type access
port default vlan 99

5. 添加默认路由

ip route-static 0.0.0.0 0.0.0.0 192.168.99.2

6. 保存配置

save

OPNsense 配置

1. LAN 接口配置

转到 接口 > LAN，将 LAN 接口地址配置为交换机默认路由的下一跳地址 192.168.99.2。

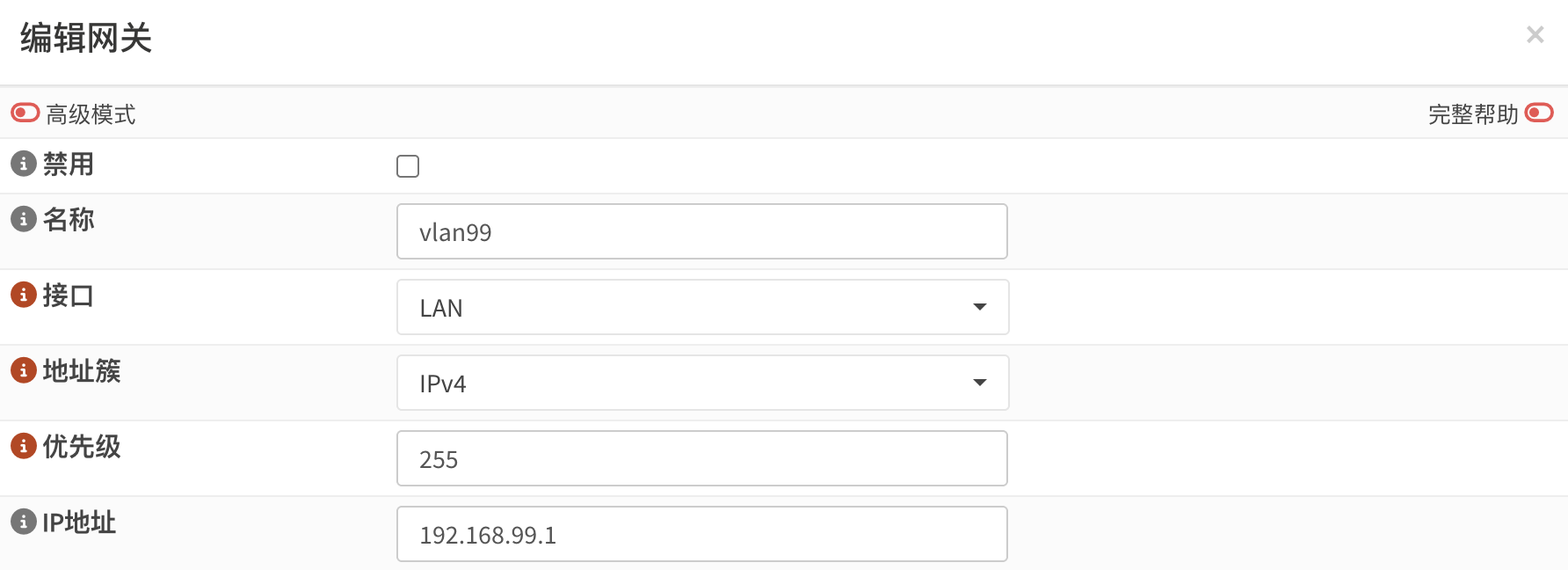

2. 添加网关

转到 系统 > 网关 > 配置，在 LAN 接口上添加一个网关，地址为交换机下联口地址 192.168.99.1。

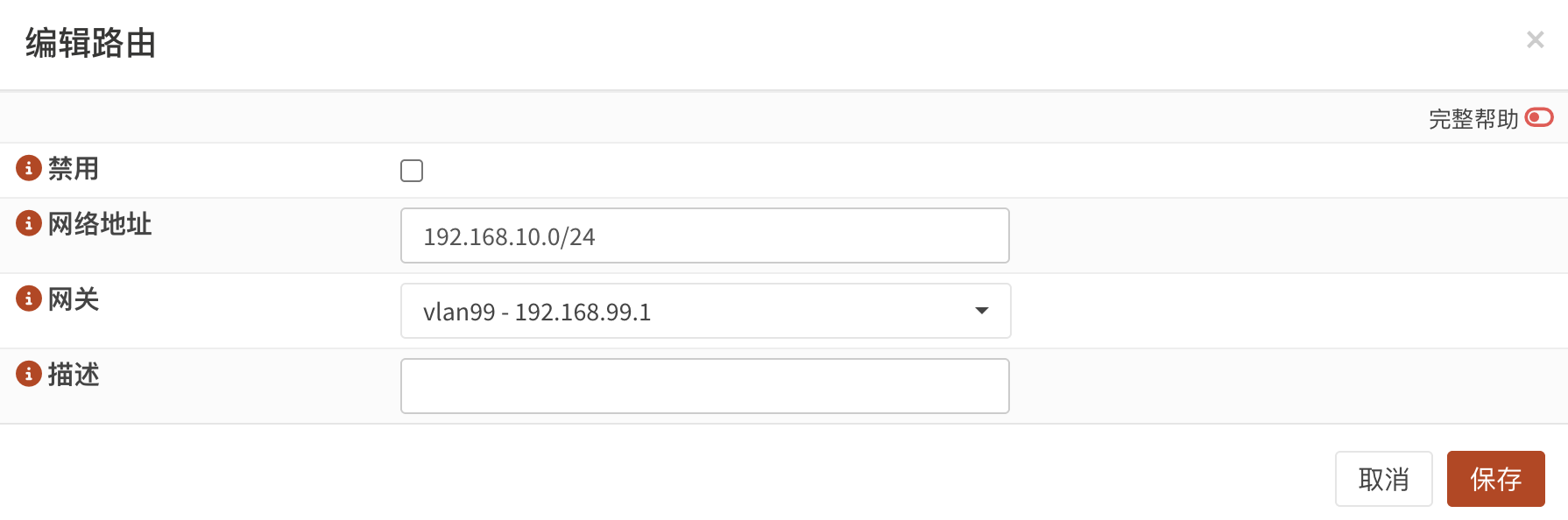

3. 添加回程路由

转到 系统 > 路由 > 配置，添加三条回程路由。

其他两条回程路由类似。

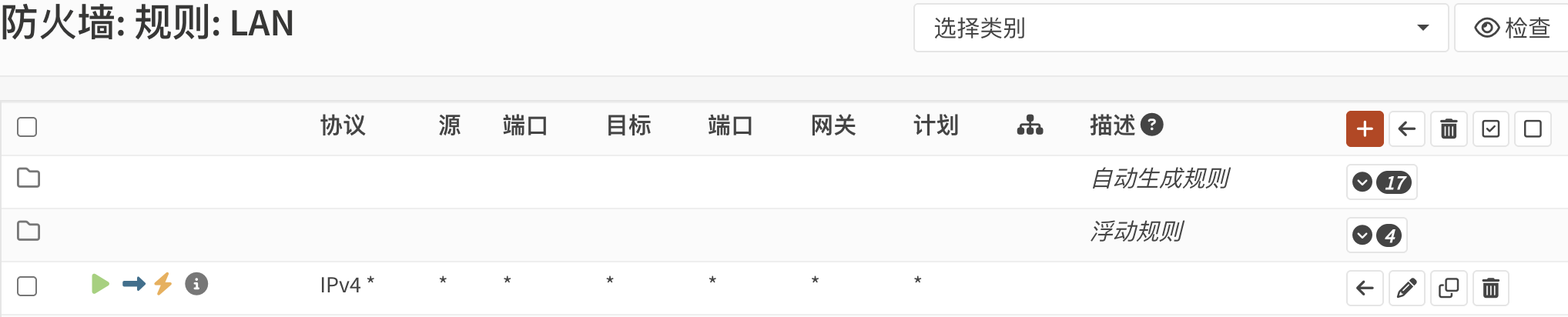

4. 添加防火墙规则

转到 防火墙 > 规则 > LAN，添加一条 any to any 规则。注意这里的源不能为 LAN NET，必须为 any，或者 VLAN 的子网。

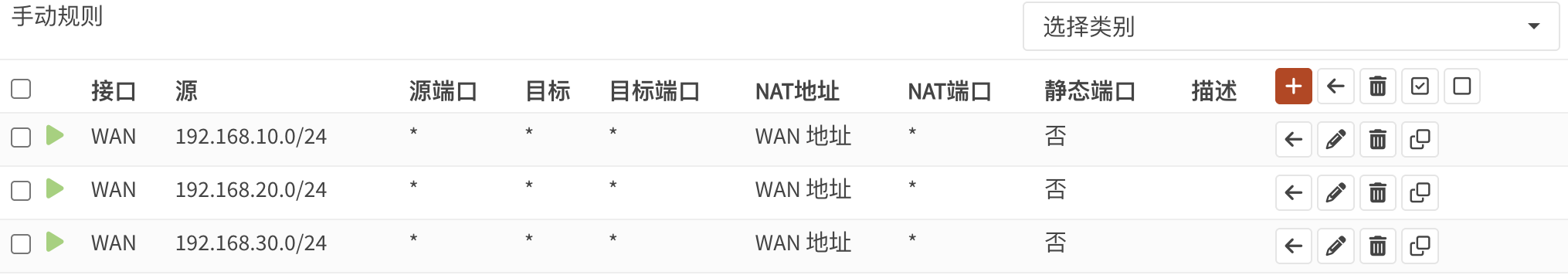

5. 添加出站规则

与 pfSense 在添加静态路由后会自动添加出站规则不同，OPNsense 需要手动添加出站规则。
转到 防火墙 > NAT > 出站，将出站模式改为 混合出站，然后添加以下出站规则：

现在，VLAN 间路由在三层交换机上配置完成，每个 VLAN 网络上的主机都可以通过 OPNsense 防火墙访问互联网。

注意事项

1. 只能在三层交换机上创建 ACL（访问控制列表）来限制每个 VLAN 之间的流量，而不是在 OPNsense 上使用防火墙规则来进行控制。
2. 在三层交换机上添加其他的 VLAN SVI 时，需要同时在 OPNsense 添加必要的静态路由和防火墙/NAT 规则，以便可以进行 Internet 访问。
