pfSense、OPNsense防火墙pftop工具使用教程

pftop是一个命令行工具，用于实时监控和显示pfSense防火墙的流量和连接状态。它主要用于查看有关 pf (Packet Filter) 过滤器的各种统计信息，对监控网络流量，排查网络故障非常有用。

pfSense防火墙提供了Web端的控制程序，OPNsense只提供了命令行命令，博主编写了一个Web端的控制程序，可以点击这里下载使用。下面以pfSense为例介绍pftop的使用方法。

功能特点

pftop可以显示以下信息：

• 流量统计：传入和传出的流量：可以查看每个连接的流量统计，包括传入和传出的数据包数量和字节数。
• 连接状态：pftop会列出当前所有活动的连接，包括源IP、目标IP、端口、协议等信息。有助于查看哪些连接是活跃的，哪些可能存在异常流量。
• 连接超时：它显示连接的生命周期，帮助你识别哪些连接可能由于超时或被关闭而中断。
• 匹配规则：pftop会显示数据包与防火墙规则的匹配情况，帮助你了解哪些规则正在被触发以及相应的流量情况。
• 协议分析：pftop能够显示不同协议（如TCP、UDP、ICMP等）的数据包和字节数，帮助你监控不同类型流量的使用情况。
• 高流量连接：它会列出消耗最多流量的连接，帮助你快速识别带宽消耗较大的连接。
• 状态信息：提供关于pf防火墙的状态信息，例如过滤器的状态、流量控制、丢包等。

使用方法

导航到诊断 > pfTop运行命令，如下图所示：

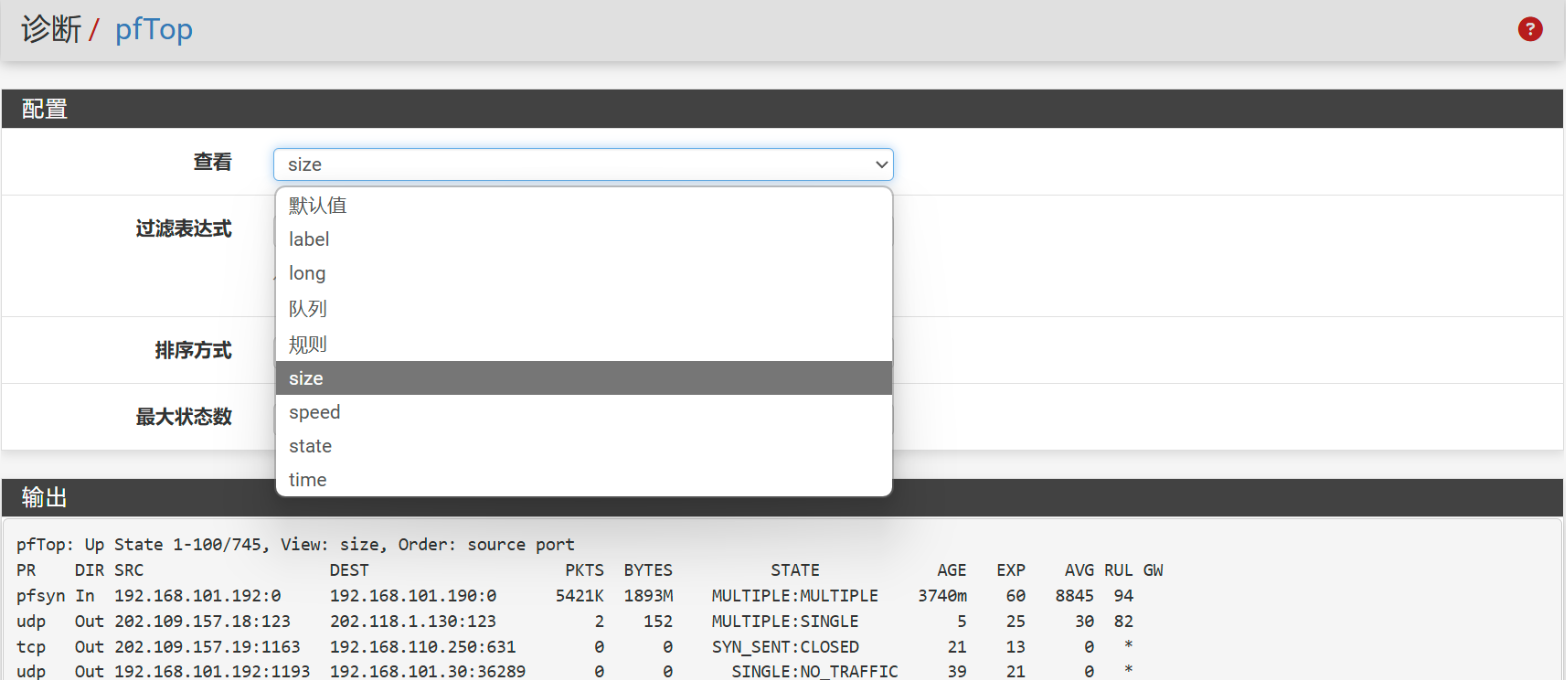

查看

查看选项可以让你根据不同的指标显示所需要的查询结果。

过滤表达式

pftop过滤器支持各种表达式和选项，可以对流量进行精确筛选。以下是一些常用的过滤表达式示例：

IP地址过滤

• 显示源 IP 地址为特定地址的流量：

  src 192.168.1.100

• 显示目标 IP 地址为特定地址的流量：

  dst 192.168.1.100

• 显示源或目标 IP 地址为特定地址的流量：

  host 192.168.1.100

• 显示源 IP 地址为指定网络的流量：

  src net 192.168.1.0/24

• 显示目标 IP 地址为指定网络的流量：

  dst net 192.168.1.0/24

端口过滤

• 显示源端口为特定端口的流量：

  src port 80

• 显示目标端口为特定端口的流量：

  dst port 80

• 显示源端口或目标端口为特定端口的流量：

  port 80

协议过滤

• TCP 流量：

  proto tcp

• UDP 流量：

  proto udp

• ICMP 流量：

  proto icmp

流量方向过滤

• 显示传入流量：

  in

• 显示传出流量：

  out

• 显示入站流量或出站流量：

  in or out

条件组合

• 显示源 IP 地址为 192.168.1.100 且目标端口为 80 的TCP流量：

  src 192.168.1.100 and dst port 80 and proto tcp

• 显示从网络 192.168.1.0/24 到 10.0.0.0/24 网络的UDP流量：

  src net 192.168.1.0/24 and dst net 10.0.0.0/24 and proto udp

其他常用表达式

• 显示与 192.168.1.0/24 网络相关的流量（不论是源还是目标）：

  net 192.168.1.0/24

• 显示流量中包含某个特定端口的数据：

  port 443

• 显示来自指定 IP 范围的流量：

  src net 192.168.0.0/16

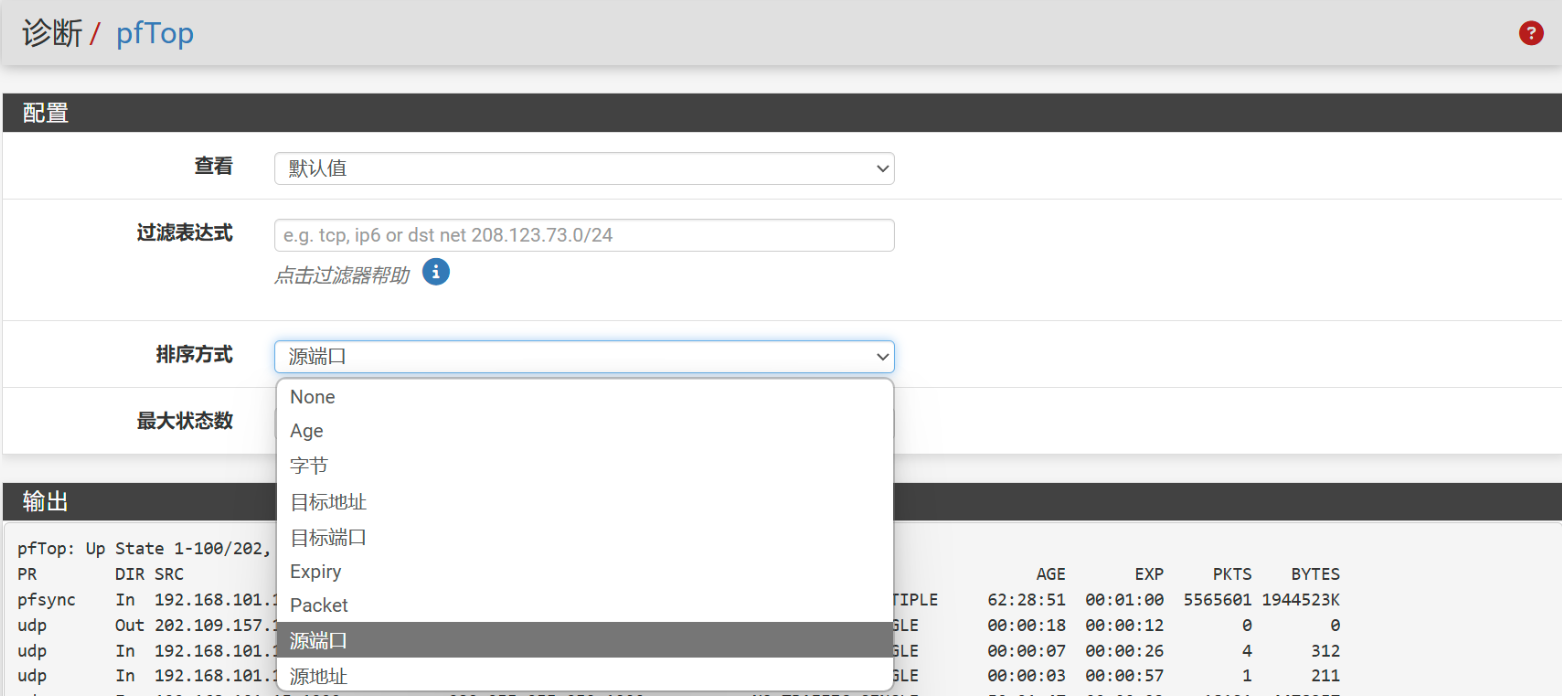

排序

pftop可以根据不同的指标进行排序，以方便查找所需要的数据。

最大状态数

确定所需要查询的数量，从50到全部。

参数释义

• Age：时间长度，表示该连接在防火墙状态表中已存在的时间（从连接建立到当前时刻）。
• Exp：倒计时值，表示该连接在无数据交互的情况下，剩余的存活时间。
• pkt：数据包数量。它显示在给定时间内，匹配某个特定规则的入站或出站数据包的总数。
• Long：用于切换至详细输出模式，显示更多关于防火墙状态表中每个连接的详细信息。
• Speed：表示单位时间内通过该连接传输的数据量，可以监控通过防火墙的每个连接在特定时刻的带宽使用情况。

总结

做为常用故障排查的手段之一，pftop是一个非常有用的工具，可以实时监控防火墙的网络流量和连接状态，熟练掌握可以帮助进行流量分析或诊断性能问题。
