在 pfSense 上配置 HAProxy 负载均衡

HAProxy 是一款开源软件，可以为 TCP/HTTP 服务提供高可用性和负载均衡，以速度快、性能高效著称。本文将介绍如何在 pfSense 上配置 HAProxy 实现负载均衡。HAProxy 分为前端和后端两部分：前端监听对外开放端口，面向外部用户；后端是内部的服务器池。创建一个前端并将其指向后端，后端可以连接多台服务器。

以下是本文使用的拓扑架构：三台 Web 服务器连接到 pfSense 的 LAN 侧，均运行 Apache 服务并通过 80 端口提供网页。我们将配置 HAProxy 以轮询方式在三台服务器之间进行负载均衡。

在局域网内可以正常访问 Web 服务。下面我们将通过 HAProxy 让外部用户通过防火墙公网 IP 平衡访问内部的三台服务器。

安装 HAProxy

进入 系统 > 插件管理，点击 可用插件 选项卡，搜索 HAProxy，单击右侧的 安装 按钮进行安装。

安装完成后的提示如下：

配置 HTTP 服务负载均衡

现在为运行在 80 端口的三台 Web 服务器配置 HAProxy 负载均衡。导航到 服务 > HAProxy 打开配置界面。

配置后端服务器

首先配置后端服务器，后端是包含 Web1、Web2 和 Web3 的虚拟服务器池。点击 后端 选项卡，再点击 添加 按钮。

填写以下必填字段：

• 名称：填入一个便于识别的名称，例如 http_web_server_pool1

在 服务器列表 下方，点击 添加 逐一添加服务器。

为第一台服务器填写：

• 模式：Active
• 名称：web1
• 地址：10.1.1.11
• 端口：80

点击左下角的 添加 按钮添加下一台服务器。

为第二台服务器填写：

• 模式：Active
• 名称：web2
• 地址：10.1.1.12
• 端口：80

继续添加第三台服务器：

• 模式：Active
• 名称：web3
• IP：10.1.1.13
• 端口：80

配置负载均衡选项

在服务器列表正下方可以配置负载均衡算法。这里选用 轮询（Round Robin），这是一种标准的负载均衡方式，会将请求平均分配到后端服务器。

其他如 ACL、动作、超时/重试等设置可使用默认值，本文只介绍基本配置。

服务器健康检查

勾选 启用健康检查 来监控后端服务器的健康状态。健康检查方法选择 HTTP，因为它将使用 HTTP 协议检查 Web 服务器。启用日志，当任一 Web 服务器故障时会自动生成日志。HTTP 检查方式选择 GET。

其余选项保持默认，点击 保存 并应用更改。此时后端服务器尚未关联到前端，会显示为灰色。

配置前端

点击 前端 选项卡，再点击 添加 按钮。

编辑 HAProxy 前端，填写以下内容：

• 名称：http_access
• 描述：提供对 web1、2 和 3 的 http 访问
• 状态：Active
• 外部地址：保持默认
• 监听地址：WAN 地址 (IPv4)
• 端口：80

以上设置将使前端对外网 IP 的 80 端口进行监听。

将后端附加到前端

向下滚动，在 默认后端 / 访问控制列表和操作 区域，从下拉列表中选择刚才创建的后端服务器 http_web_server_pool1，点击 保存。

HAProxy 设置

配置完前端后，进入 HAProxy 的 设置 选项卡。在此启用 HAProxy 进程：勾选 启用 HAProxy，并将 每个进程的最大连接数 设为 1000。

其他保持默认，向下滚动到 统计 部分，可以配置内部统计端口，例如填入 2000，可根据需要指定任意未占用端口。

点击 保存 应用设置。

配置防火墙规则

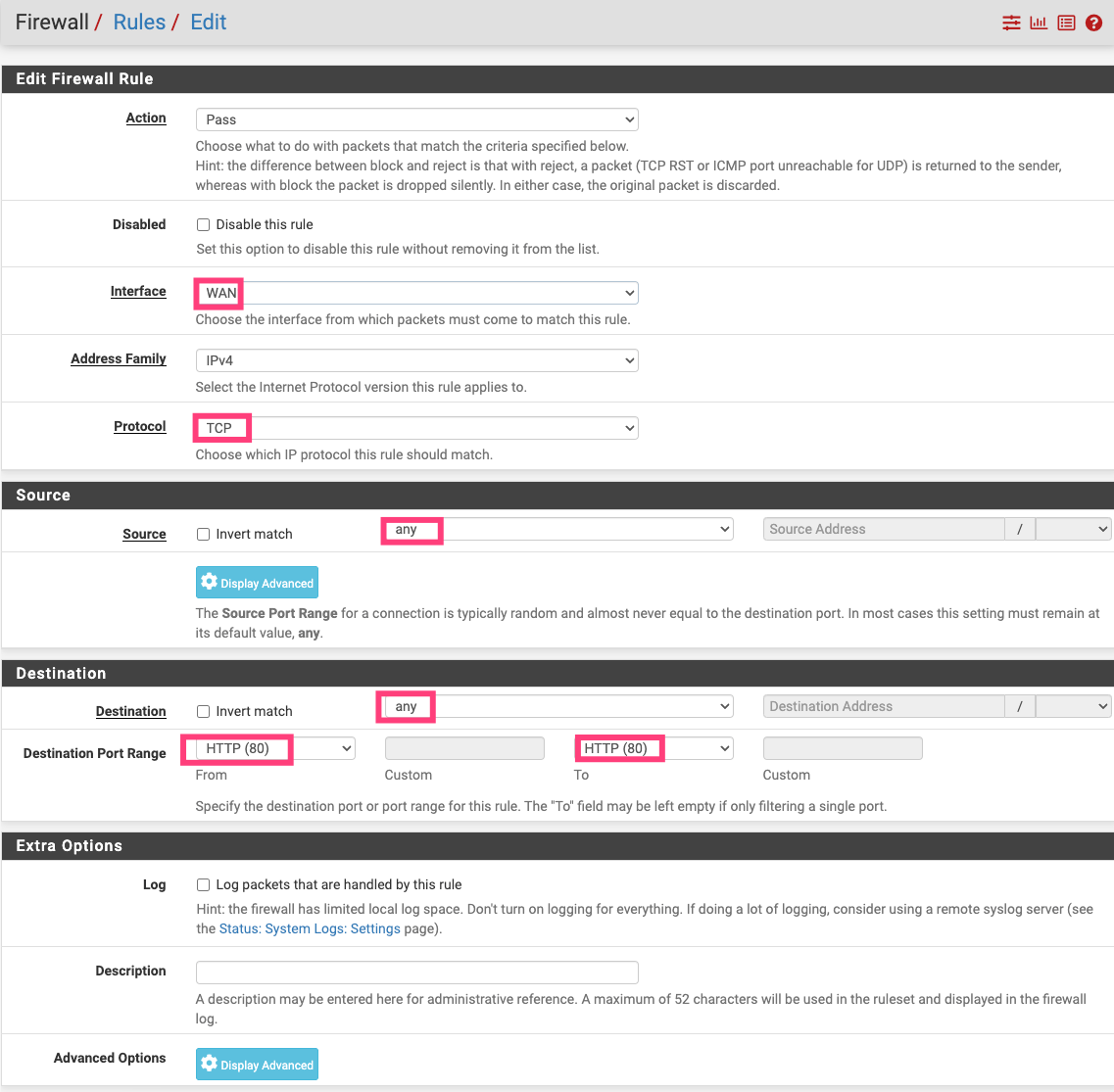

为了让外部用户能够访问防火墙公网 IP 的 80 端口，需要添加一条 WAN 规则。进入 防火墙 > 规则策略 > WAN，点击 添加。

规则参数如下：

• 动作：PASS
• 接口：WAN
• 地址系列：IPv4
• 协议：TCP
• 源：ANY
• 目标：ANY
• 目标端口：HTTP (80)

测试 HAProxy 负载均衡

配置完成后，可以先查看统计信息，所有后端 Web 服务器应显示为绿色。在 HAProxy 配置界面，右键单击 Stats FS，选择在新的标签页中打开。

新打开的统计页面类似于下方所示，可以直观看到后端服务器的健康状态。

访问网页

在外部浏览器访问防火墙公网 IP 地址，第一个请求会被轮询到 web1，第二个到 web2，第三个到 web3，以此类推。

检查统计数据

同样可以通过 HAProxy 统计界面验证请求分发情况，可以看到请求被依次派发到 web1 和 web2。

多次刷新后，统计信息中会记录每个后端服务器接收到的请求数。

至此，已经完成了在 pfSense 上使用 HAProxy 实现基本 Web 负载均衡的配置。
