防火墙常见NAT问题处理

NAT 是英文 Network Address Translation 的简写，即“网络地址转换”。它是一个 IETF 标准，允许一个整体单位机构以一个公用 IP 地址出现在互联网上。通俗讲就是把单位或组织的所有的网络设备放在一个公用 IP 地址下使用，不仅能解决公网 IP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

所有类型的 NAT 分为两类：静态 NAT 和动态 NAT。静态 NAT 是手动创建和维护 NAT 映射的方法，通常与入站类型的 NAT 相关联。动态 NAT 是路由器根据需要自动创建和维护映射的地方，通常与出站类型的 NAT 相关联。

NAT 的共同特征：每个 TCP/IP 数据包都包含一个源 IP 地址、源端口、目的 IP 地址和目的端口。所有类型的 NAT 都使用这些值创建 NAT 映射。

NAT 的四种类型

1、全锥型 NAT（Full cone NAT），即一对一（one-to-one）NAT

• 一旦内部地址（iAddr:iPort）映射到外部地址（eAddr:ePort），所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
• 任意外部主机都能经由发送数据包给 eAddr:ePort 到达 iAddr:iPort。

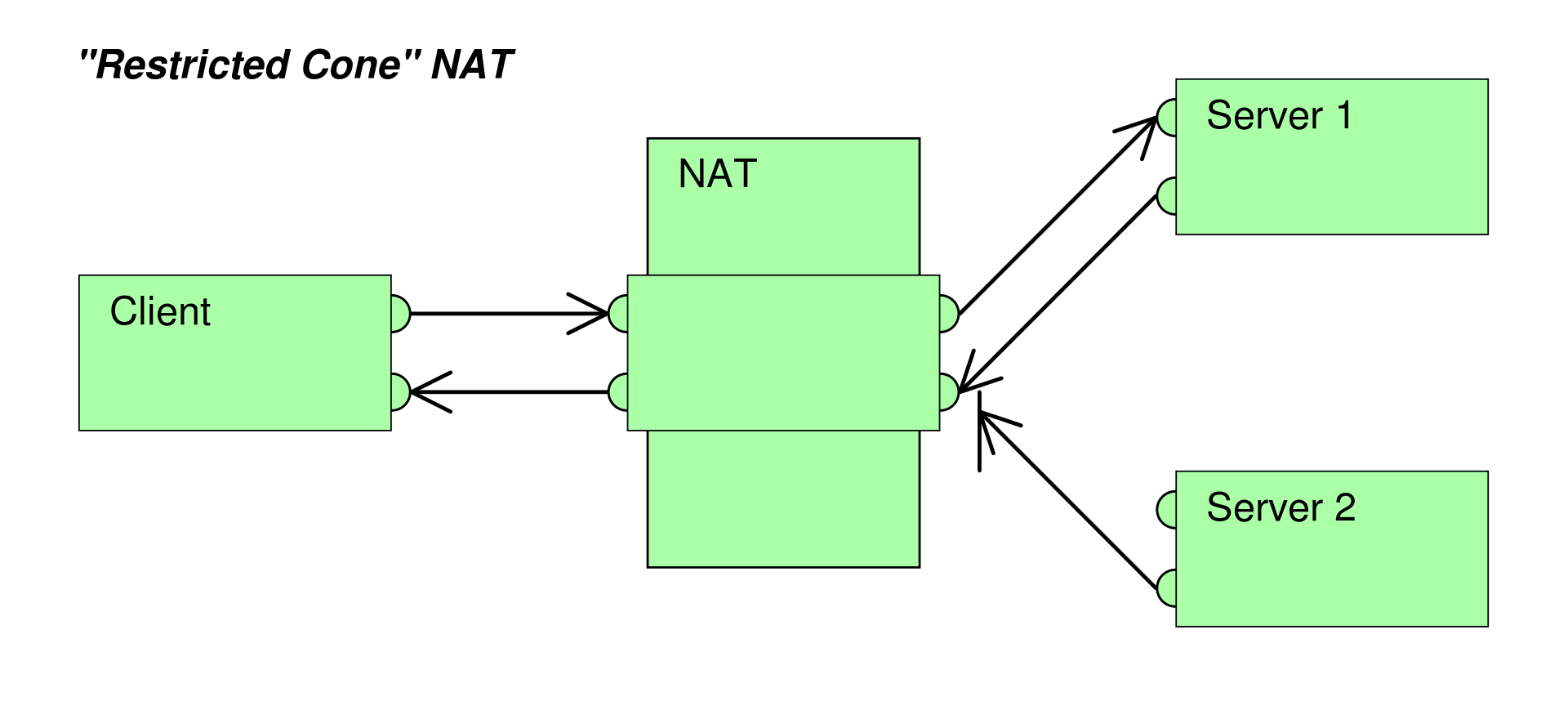

2、受限锥型 NAT（(Address-)Restricted cone NAT）

• 一旦内部地址（iAddr:iPort）映射到外部地址（eAddr:ePort），所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
• 仅 iAddr:iPort 曾经发送数据包到外部主机（nAddr:any），外部主机才能经由发送数据包给 eAddr:ePort 到达 iAddr:iPort。（注：any 指外部主机源端口不受限制。）

3、端口受限锥型 NAT（Port-Restricted cone NAT）

类似受限锥形 NAT（Restricted cone NAT），但是还有端口限制。

• 一旦内部地址（iAddr:iPort）映射到外部地址（eAddr:ePort），所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
• 在受限锥型 NAT 基础上增加了外部主机源端口必须固定。

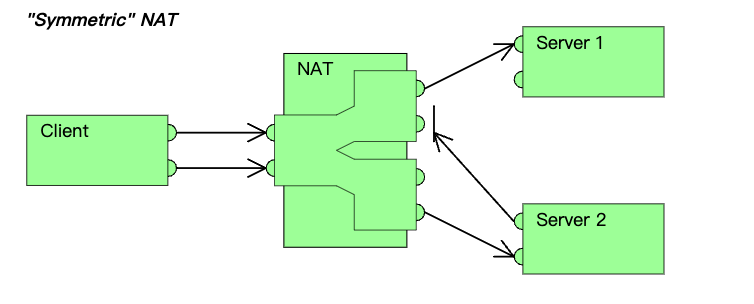

4、对称型 NAT（Symmetric NAT）

• 每一个来自相同内部 IP 与端口，到一个特定目的地 IP 和端口的请求，都映射到一个独特的外部 IP 和端口。同一内部 IP 与端口发到不同的目的地和端口的信息包，都使用不同的映射。
• 只有曾经收到过内部主机数据的外部主机，才能够把数据包发回。

对称型 NAT 应用限制的方式与端口受限锥形 NAT 完全相同，但处理 NAT 转换的方式不同。对称 NAT 更复杂。在对称 NAT 中，限制的应用与锥形 NAT 完全相同，但限制的转换处理方式不同。

pfSense 和 OPNsense 使用的是对称型 NAT（Symmetric NAT），由于对称型 NAT 的特殊性，在使用一些应用程序时可能存在问题。例如使用 Xbox 或 PS3，或者挂网心云之类软件时，会提示一些连接问题。一般的解决办法有以下几种：使用 1:1，完全放开对内部主机的访问；打开 UPnP；采用混合出站或手动出站，手动添加端口范围或使用静态端口映射规则；如果使用的端口不多，也可以手动添加端口转发规则。

在测试防火墙上，未使用 1:1 NAT 前，网心云显示的 NAT 类型为端口限制型，使用 1:1 后，显示的 NAT 类型为映射公网型。
