在移动客户端通过IPsec VPN访问pfSense防火墙配置指南中，我们介绍了使用共享密钥配置IPsec VPN的过程。与预共享密钥相比，采用证书认证配置会相对复杂，但安全性更高。本文将介绍如何使用证书配置IKEv2 IPsec VPN。以下所有配置均基于pfSense plus 22.01。
创建证书
首先，需要在pfSense上创建证书颁发机构（CA）和服务器证书。
创建CA
导航到 系统 > 证书管理，在 CAs 选项卡中点击 + 添加，按以下参数设置：
- 证书来源：创建内部CA
- 信任库：选中
- 随机序列：选中
- 密钥类型：RSA
- 通用名称：如
jxgs - 其他选项如下图所示
创建服务器证书

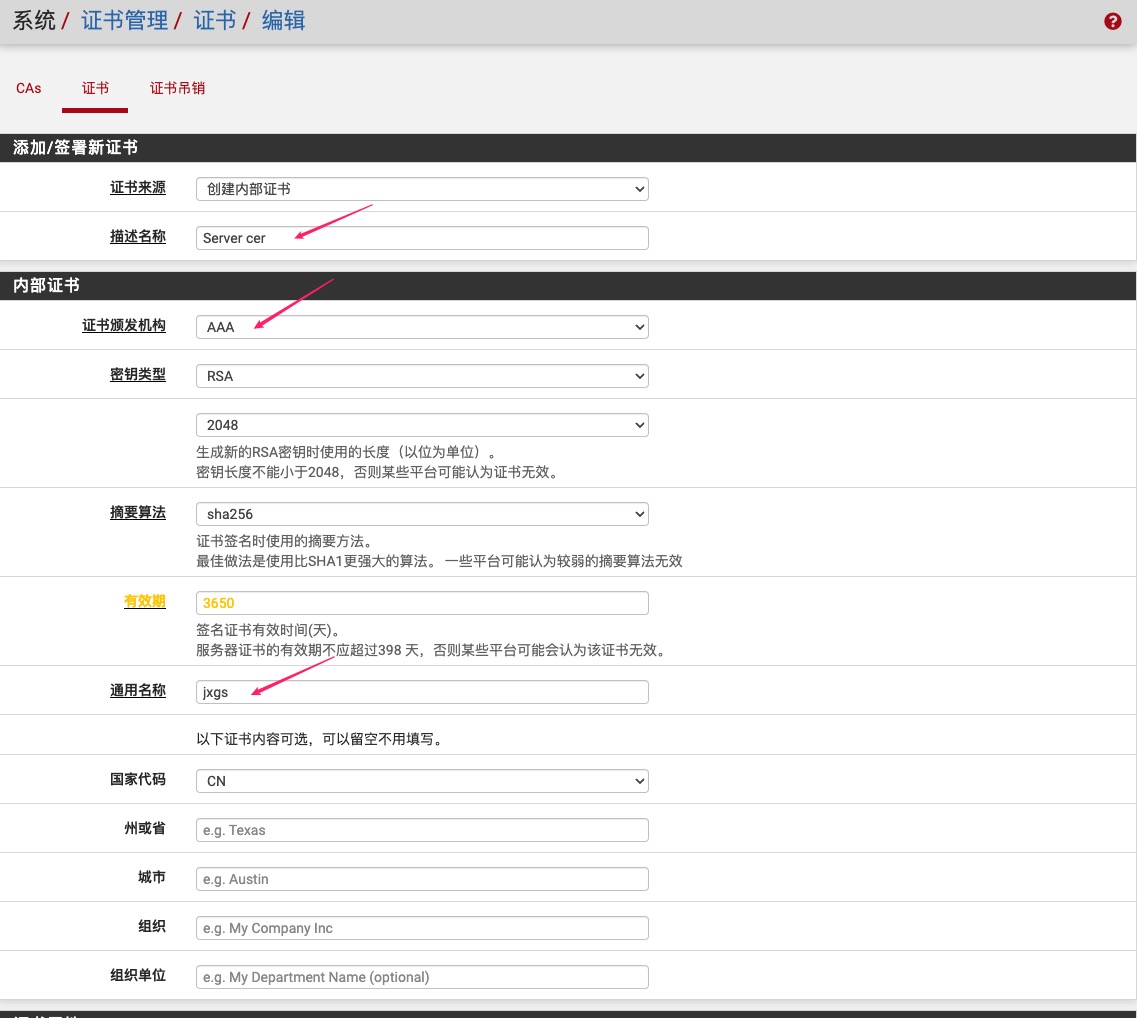

转到 系统 > 证书管理 > 证书 选项卡，点击 + 添加，设置服务器证书参数：
- 证书来源：创建内部证书
- 描述名称：Server cer
- 证书颁发机构：选择上一步创建的CA
- 密钥类型：RSA
- 通用名称：如
jxgs - 国家代码：CN
- 证书类型：服务器证书

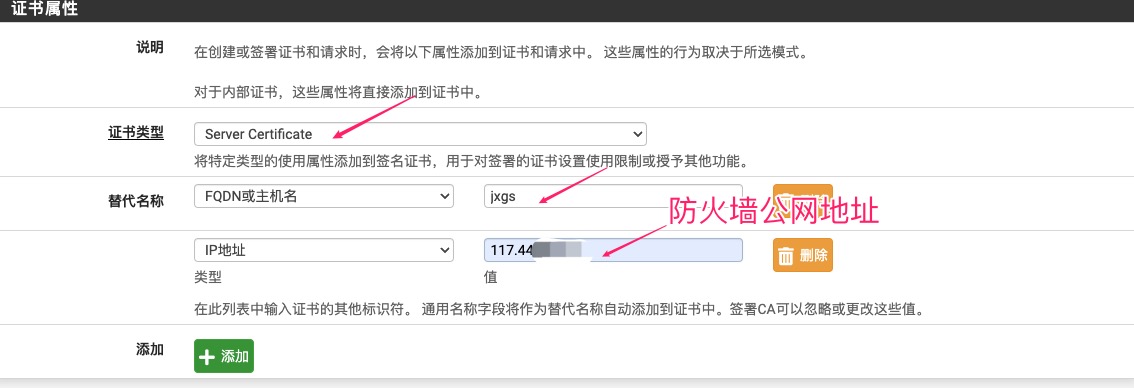

- 替代名称：填写防火墙的FQDN及公网IP地址
IPsec 配置
IPsec配置分为移动客户端、阶段1和阶段2三部分。
移动客户端配置

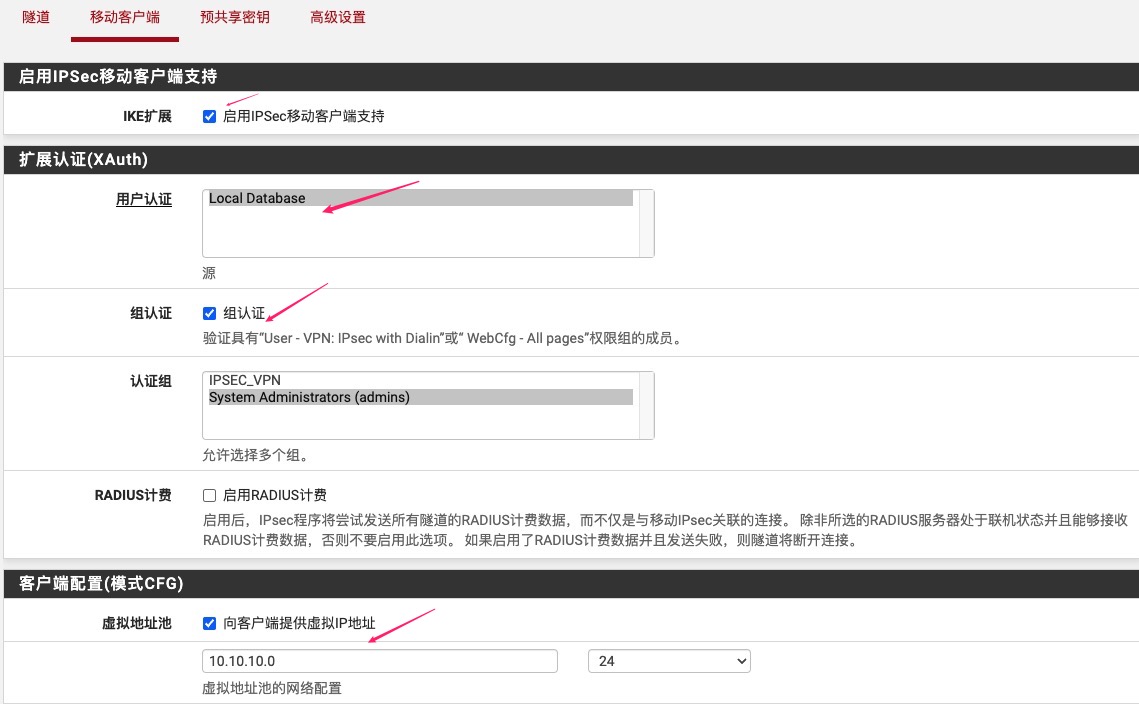

导航到 VPN > IPsec > 移动客户端 选项卡，进行如下设置：
- 启用 IPsec 移动客户端支持
- 用户认证：本地数据库
- 组认证：选中
- 认证组：System Administrators
- 选中“向客户端提供虚拟IP地址”，注意该地址不能是防火墙上已使用的任何地址
- 选中“DNS服务器”，填入一至两个公共DNS服务器。注意：配合阶段2中将本地网络设为 0.0.0.0/0，客户端连接后将默认通过pfSense出站上网。
- 其他选项保持默认
IPSec 阶段1设置

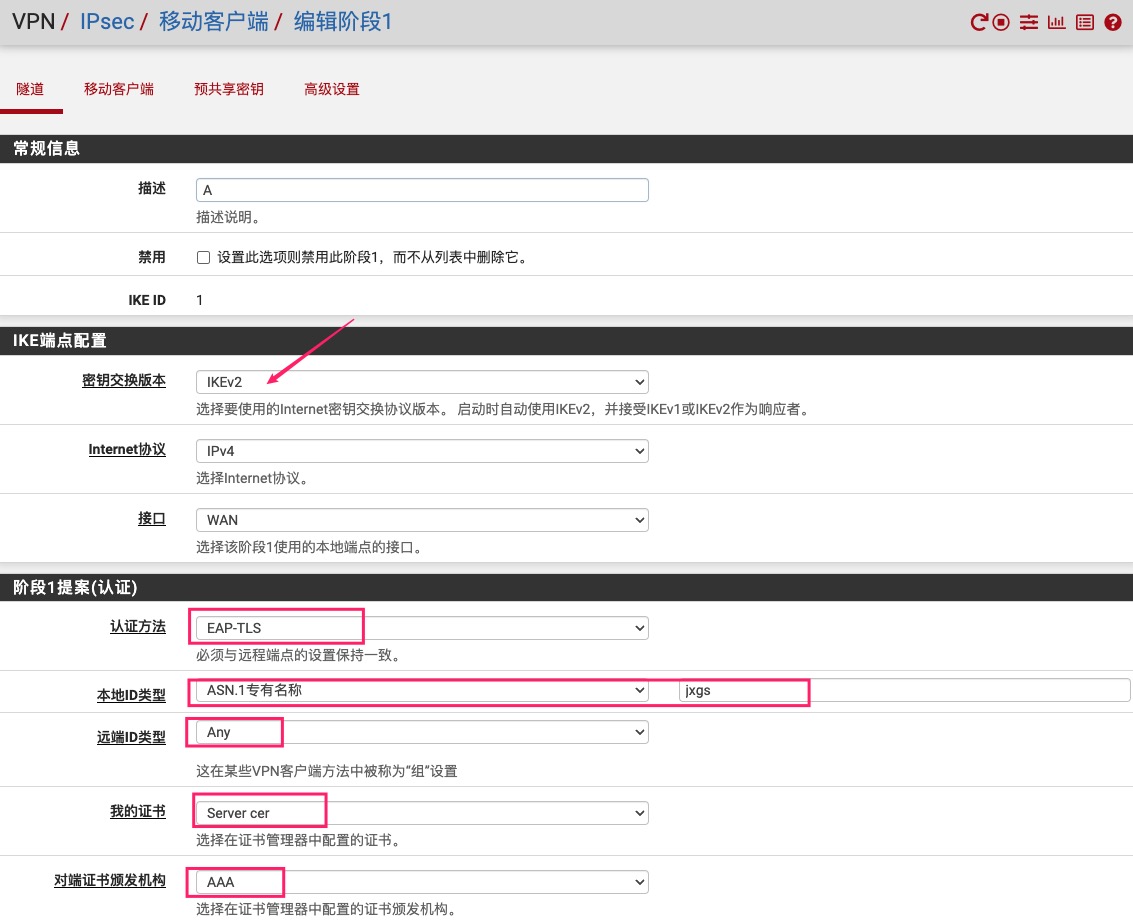

保存移动客户端配置后，系统会提示创建阶段1配置，参数如下：
- 密钥交换版本：IKEv2
- 认证方法：EAP-TLS
- 本地ID类型：ASN.1专有名称（证书通用名称）
- 远程ID类型：any
- 我的证书：选中前面创建的服务器证书
- 证书颁发机构：选中前面创建的CA
- 加密算法：AES256-GCM、128bits、SHA384、20(nist ecp384)
- 生存时间：28800
- 随机时间：20
- NAT-T：Auto
- MOBIKE：启用
- DPD检测：选中

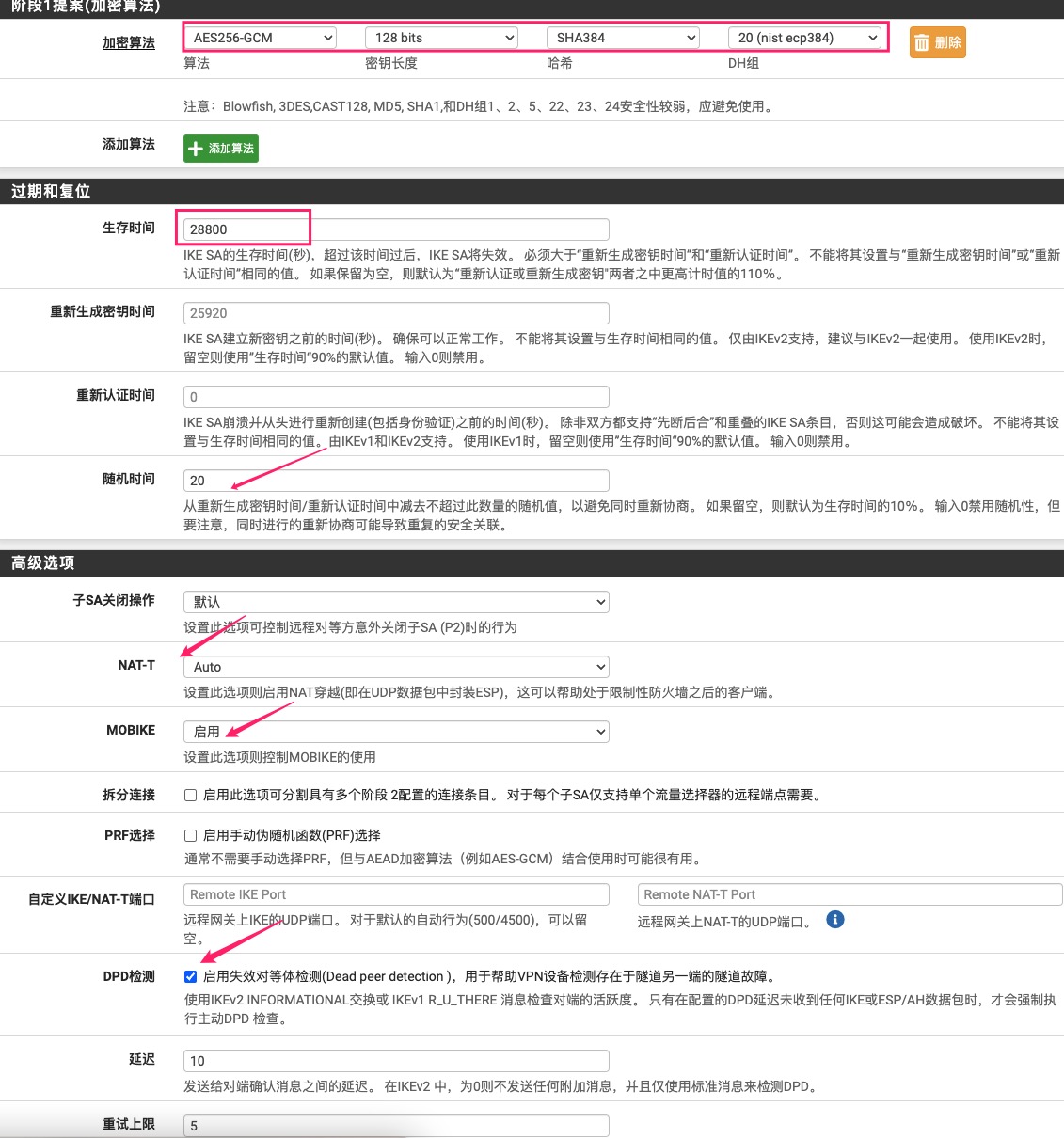

- 其他选项参照下图
IPSec 阶段2设置

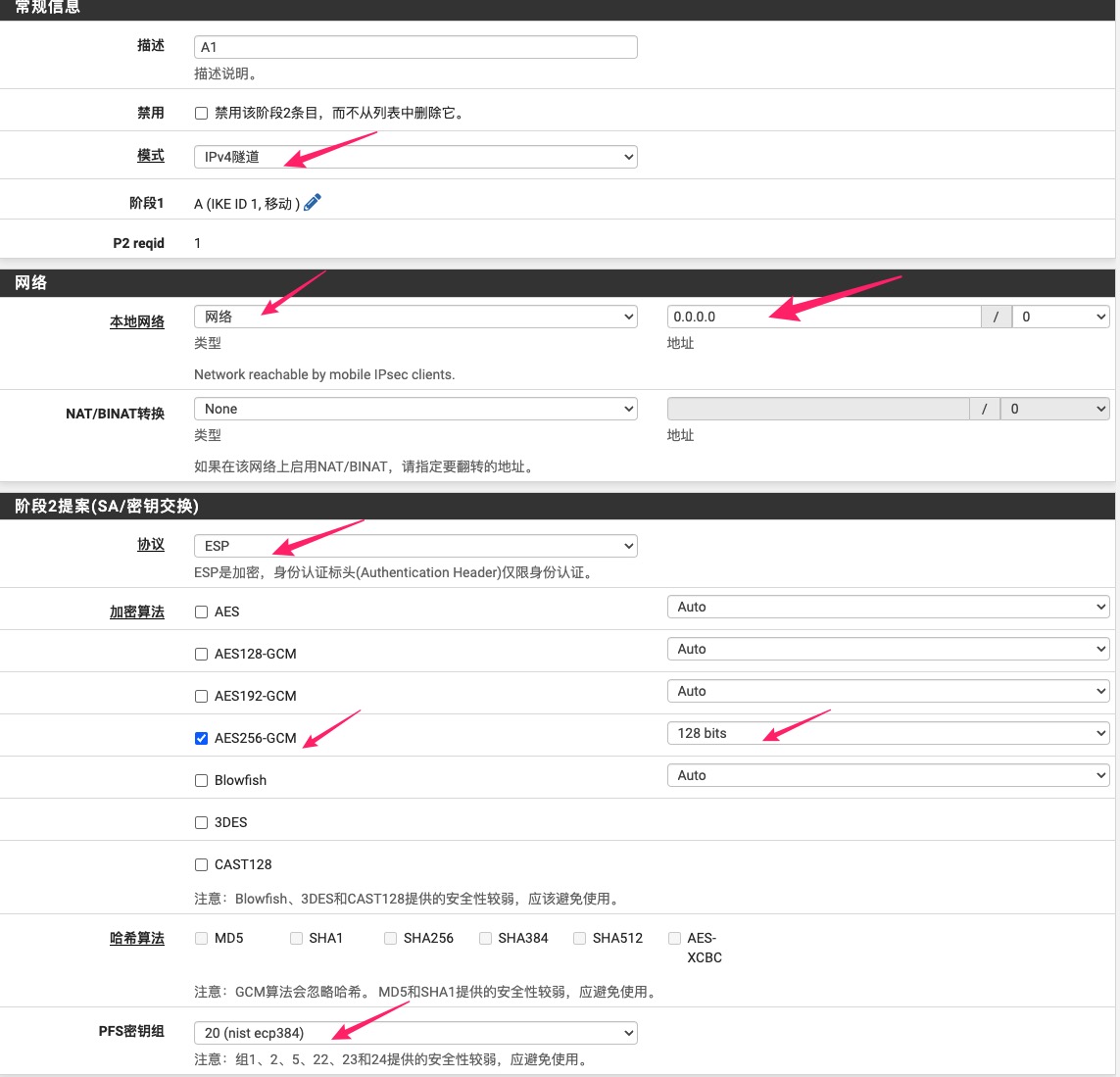

添加阶段2条目，参数如下：
- 模式：IPv4隧道
- 本地网络：
0.0.0.0/0（流量通过防火墙出站）；若设为LAN网络则从本地出站 - 密钥交换协议：ESP
- 加密算法：AES256-GCM、128bits
- PFS密钥组：20(nist ecp384)
- 生存时间：3600
- 其他参数保持默认
防火墙规则配置
转到 防火墙 > 规则策略，添加以下规则。
在 IPsec 选项卡上，添加一条 any to any 放行规则：

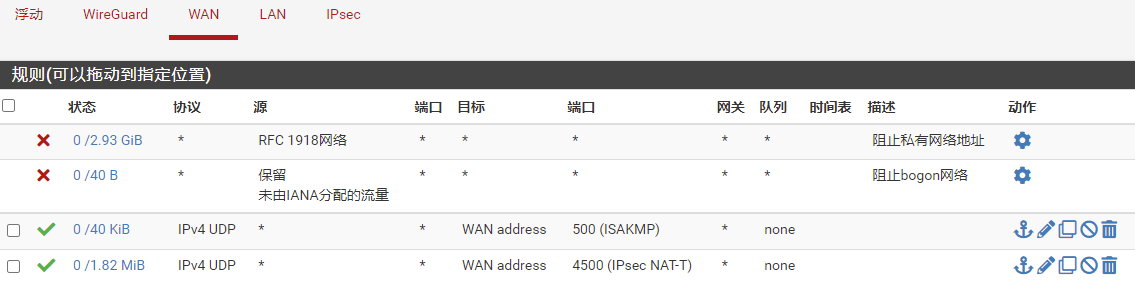

在 WAN 选项卡上，放行 UDP 500 和 4500 端口：
至此，pfSense上的IPsec VPN配置完成。
导出配置文件

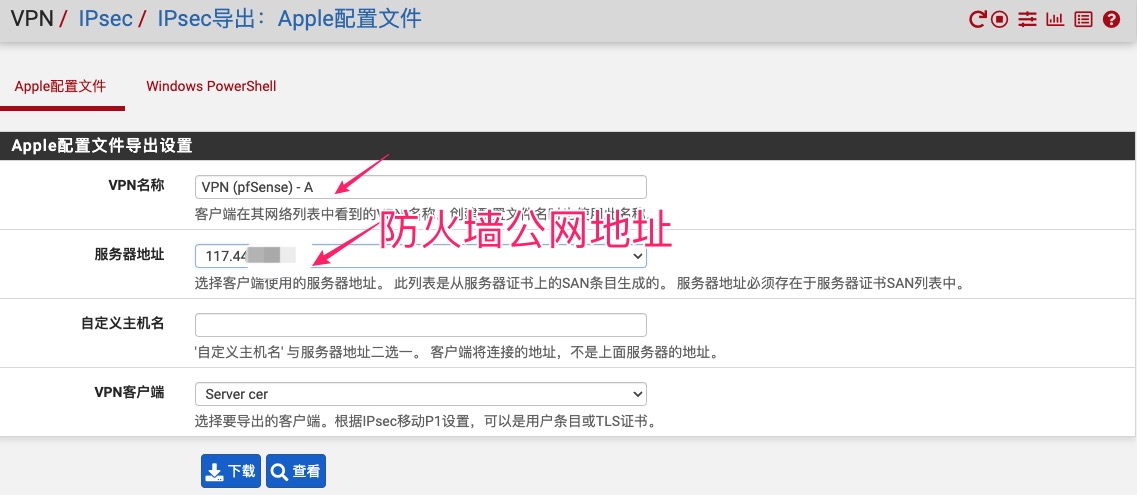

转到 VPN > IPsec Export: Apple Profile（pfSense plus 特有插件，CE版本无此功能）。选择导出参数，服务器地址选防火墙的公网地址。注意：若创建证书时未在替代名称中填写公网IP，此处将不会显示公网地址，会导致配置文件无法正常连接。 设置完成后导出供 iOS 设备使用的配置文件。
手机端设置

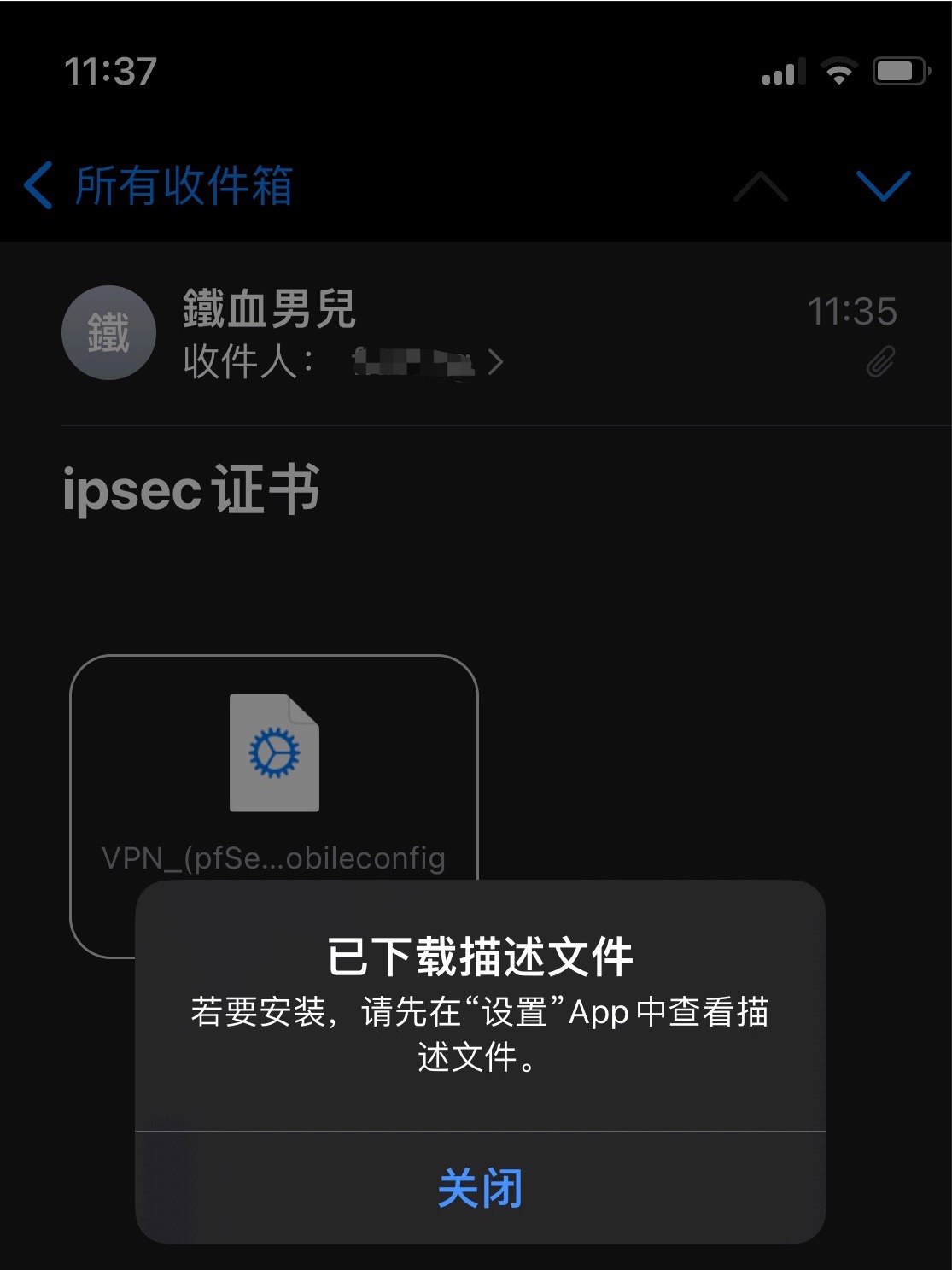

将导出的 .mobileconfig 配置文件以邮件附件形式发送到 iPhone 可接收的邮箱，使用邮件程序打开附件并按提示操作。

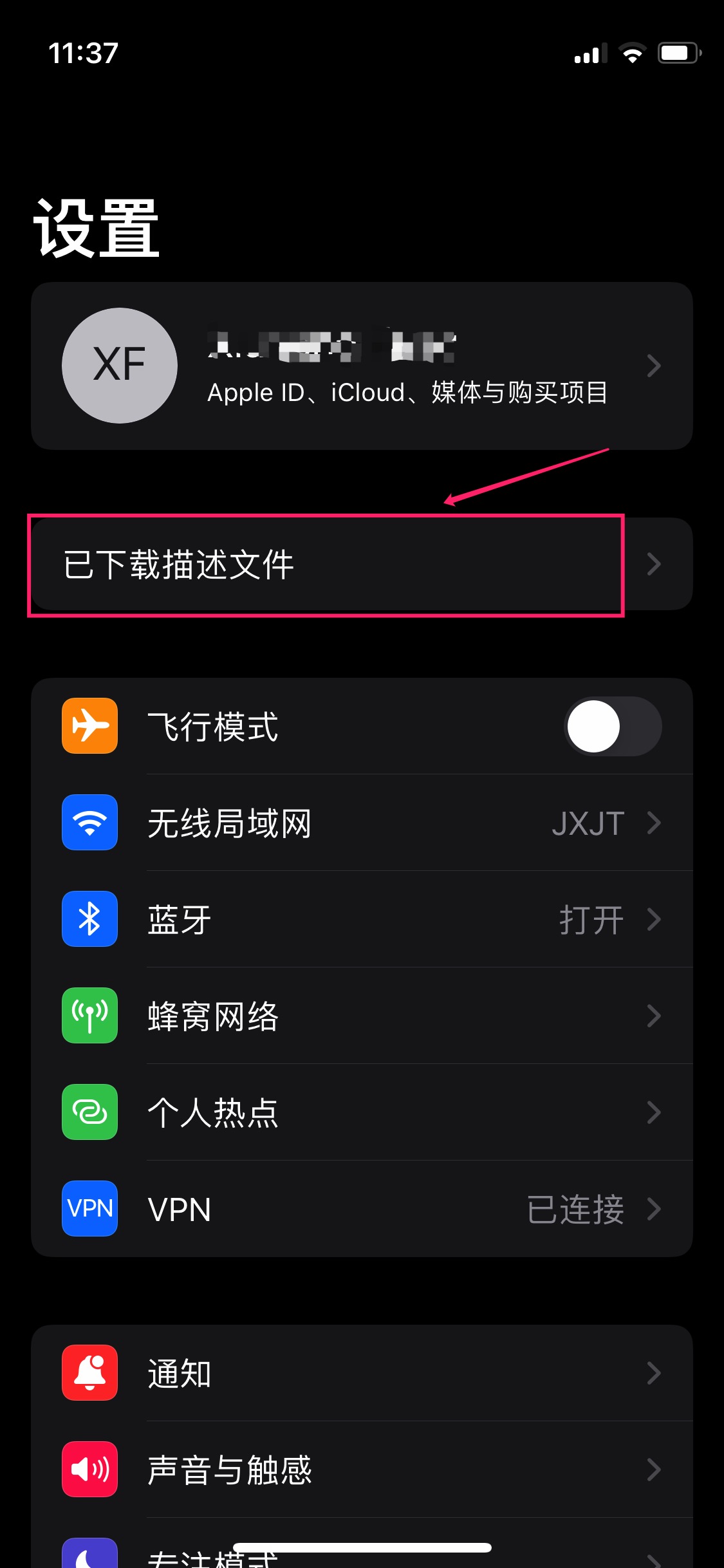

看到提示后关闭，转到手机的 设置，找到 已下载的描述文件：

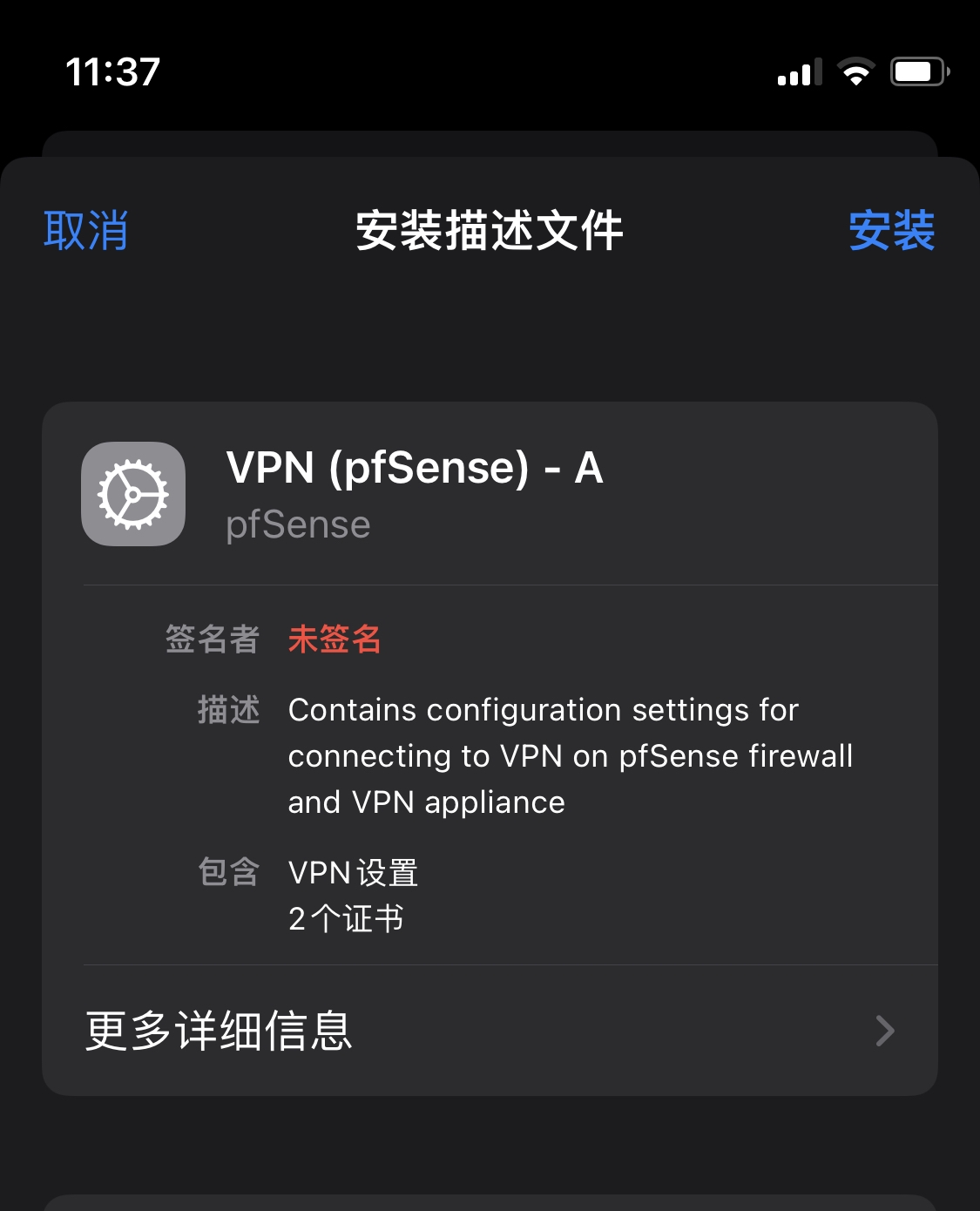

点击右上角 安装：

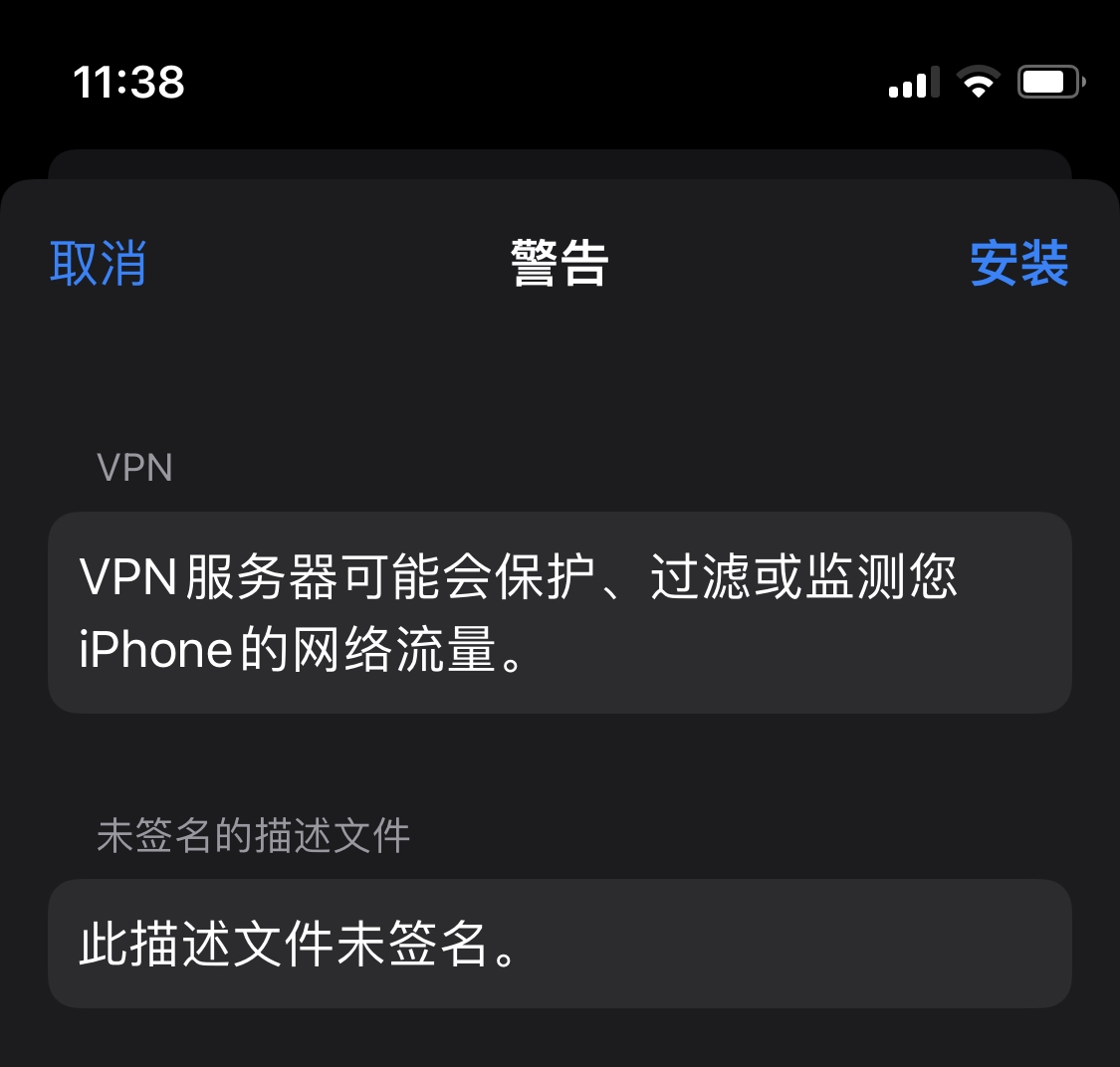

输入手机密码后再次点击 安装：

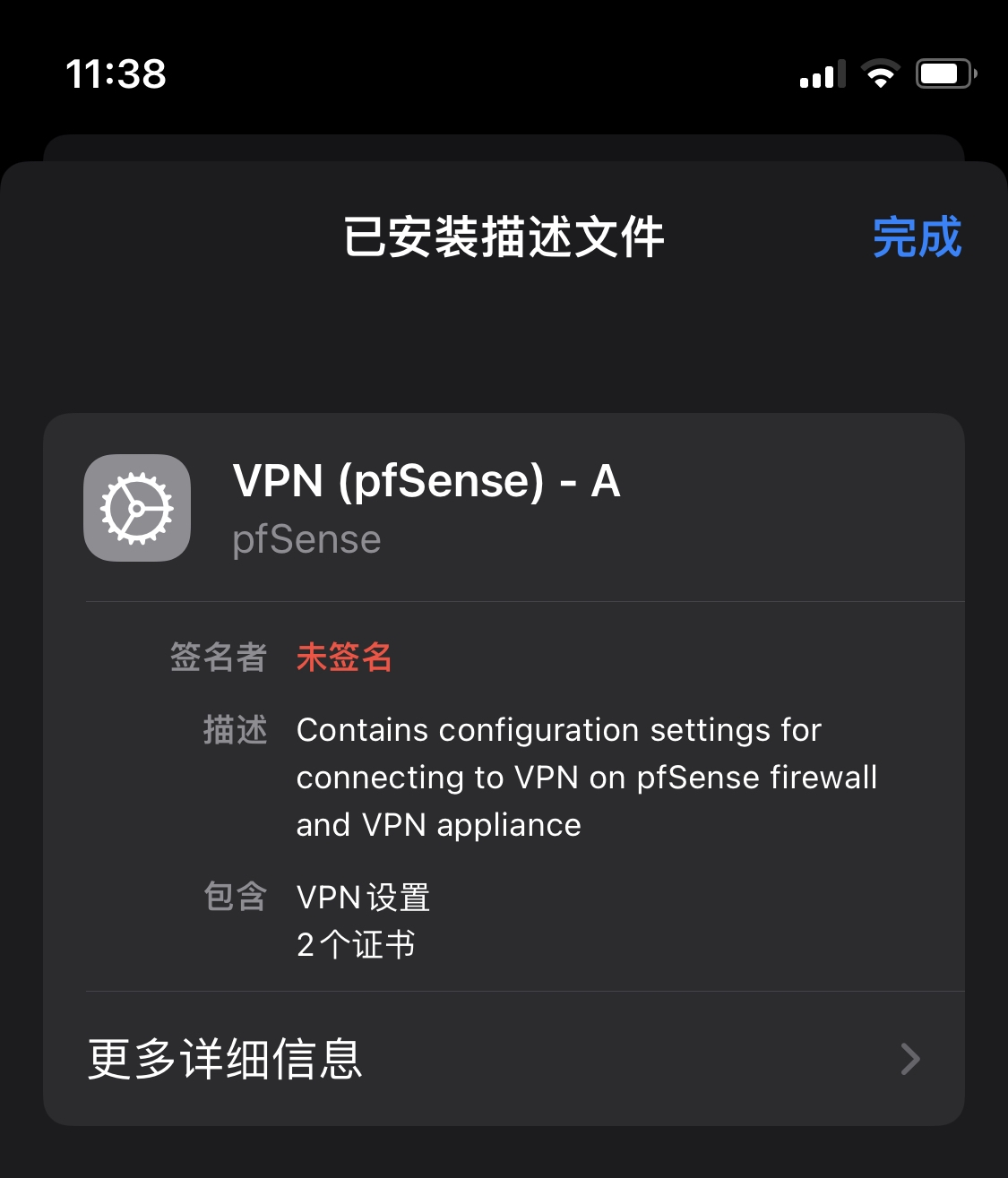

安装完成界面如下：

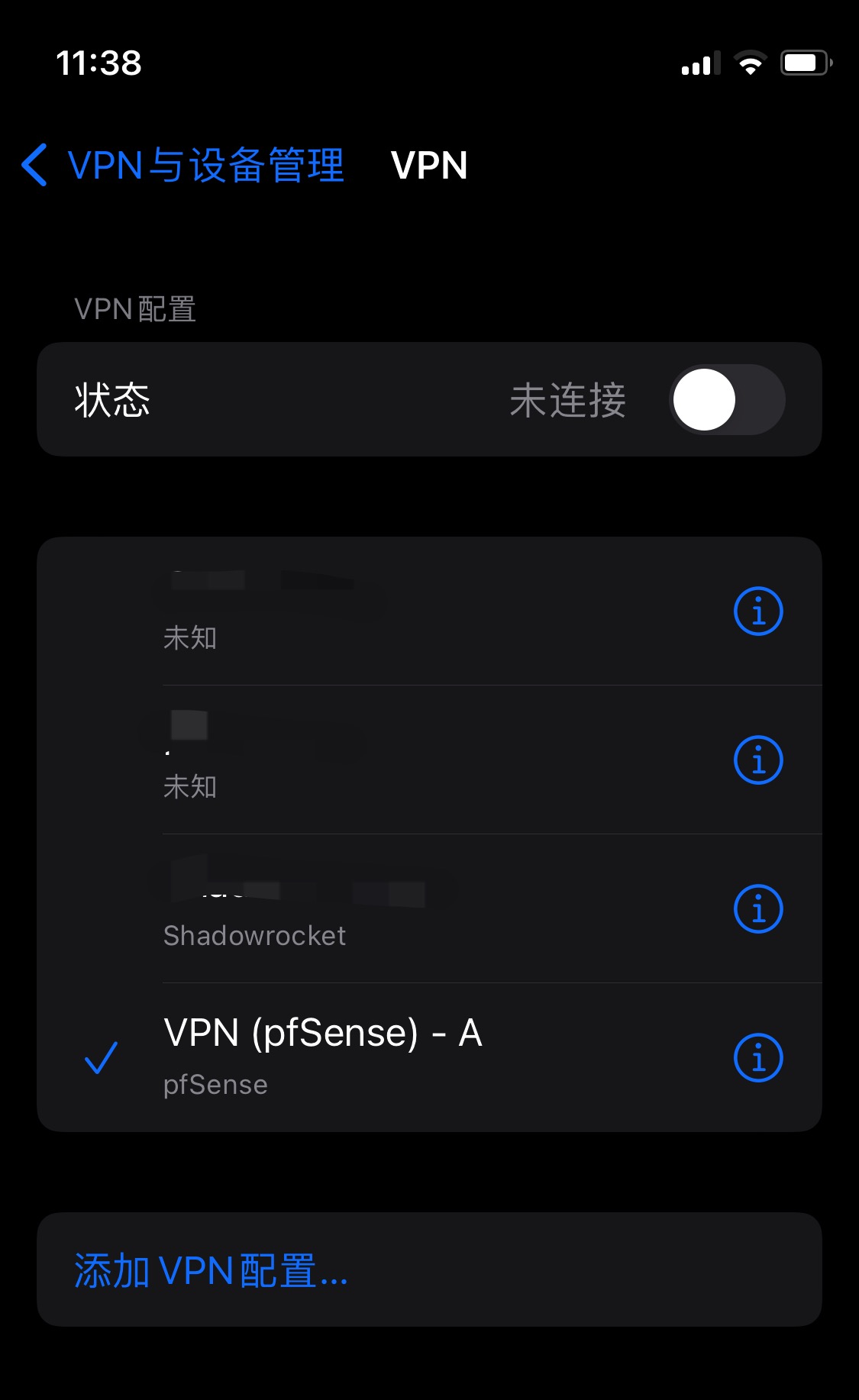

安装后，在 VPN 设置中将出现新的连接：
滑动连接按钮即可建立VPN。
连接测试

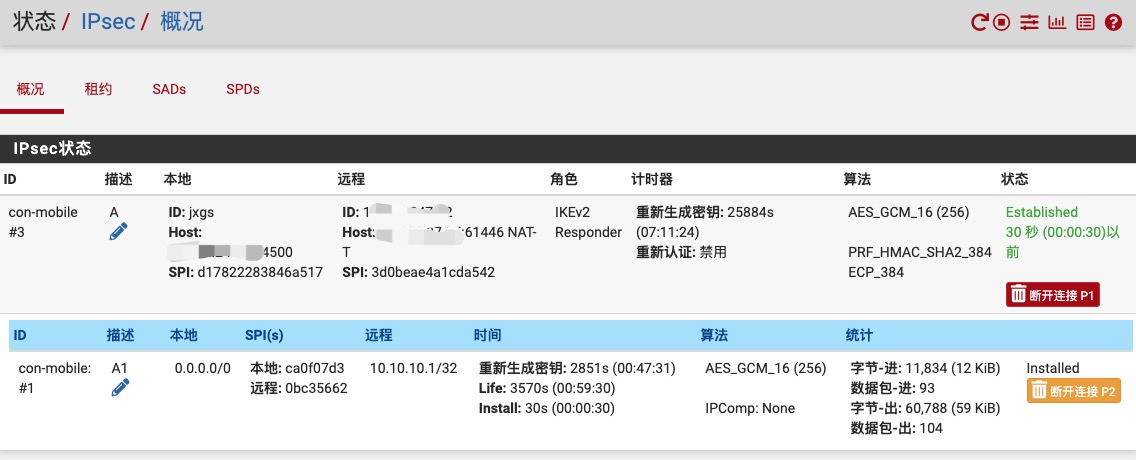

转到 pfSense 状态 > IPsec，查看VPN连接状态：
在手机端访问防火墙的LAN管理地址，或检查公网出口IP，确认是否已通过pfSense出站。
其他
Windows 10 及以上系统使用 IKEv2 连接时若遇到问题，可参考：
Windows 10和macOS 的安全IKEv2 配置方法
