pfSense配置TINC站点至站点 VPN隧道教程

tinc 是一个虚拟专用网络（VPN）守护程序，它使用加密隧道在互联网上的主机之间建立安全的专用网络。tinc 是自由软件，基于 GNU 通用公共许可证第 2 版或更高版本授权。由于 VPN 在 IP 级别以普通网络设备的形式呈现，无需调整任何现有软件，站点可通过互联网相互共享信息，不会将信息暴露给他人。tinc 具有以下特点：

• 加密、认证和压缩： 所有流量可选使用 zlib 或 LZO 压缩，并使用 LibreSSL 或 OpenSSL 加密。
• 自动全网状路由： 无论节点之间如何配置连接，VPN 流量始终（如果可能）直接发送到目的地，无需经过中间跳转。
• NAT 穿越： 只要 VPN 中有一个节点允许来自公共 IP 地址的入站连接（即使是动态 IP），tinc 即可实现 NAT 穿越，使节点之间直接通信。
• 轻松扩展： 添加新节点时，只需增加一个额外的配置文件。
• 可桥接以太网段： 可以将多个以太网段链接在一起，像单个网段一样工作。
• 支持 IPv6： 在主流平台上支持 IPv6。

pfSense 对 tinc 提供了良好支持，可以通过安装 tinc 插件进行配置和使用。下面以 pfSense Plus 22.01 为例，介绍在两台防火墙之间建立 tinc VPN 隧道的过程。

网络配置

防火墙 A（深色截图）：
WAN IP：202.10X.XX.XX
LAN IP：192.168.11.1/24

防火墙 B（浅色截图）：
WAN IP：117.4X.XX.XX
LAN IP：192.168.12.1/24

安装 tinc

首先在两台防火墙上安装 tinc 插件。导航到 系统 > 插件管理，在 可用插件 选项卡中搜索 tinc，找到后点击右侧的 安装 按钮进行安装。安装完成后即可进行隧道配置。

防火墙上的 tinc 隧道配置分为三部分：隧道设置、远程主机设置和防火墙规则添加。

隧道设置

导航到 VPN > tinc，在 设置 选项卡中配置参数。

SITEA：

• 启用 Tinc VPN：选中
• 名称：SITEA
• 本地 IP：192.168.11.1
• 本地子网：192.168.11.0/24
• VPN 掩码：255.255.0.0
• 地址族：IPv4
• 生成 RSA 密钥对：选中

单击 显示高级选项，在 额外 Tinc 参数 栏输入：

Node=router
Cipher=blowfish
Digest=sha1

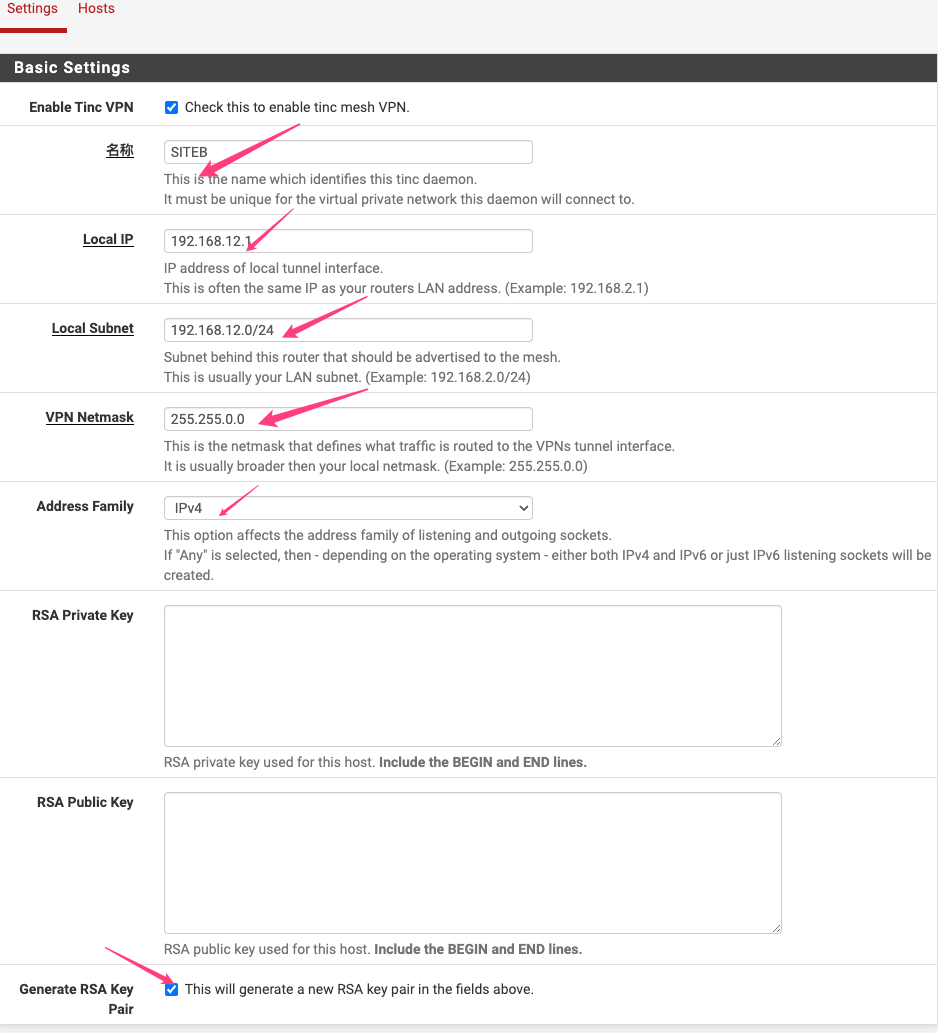

SITEB：

• 启用 Tinc VPN：选中
• 名称：SITEB
• 本地 IP：192.168.12.1
• 本地子网：192.168.12.0/24
• VPN 掩码：255.255.0.0
• 地址族：IPv4
• 生成 RSA 密钥对：选中

高级选项中的额外 Tinc 参数与 SITEA 一致。

添加主机

导航到 VPN > tinc 的 主机 选项卡，分别添加对方为远程主机。

SITEA：

• 名称：SITEB
• 地址：SITEB 的 WAN 地址，此处为 117.4X.XX.XX
• 子网：SITEB 的 LAN 子网，此处为 192.168.12.0/24
• 启动时连接：不选（只需一端选中即可）
• RSA 公共密钥：从 SITEB 的 tinc VPN 隧道中复制

保存后主机列表如下：

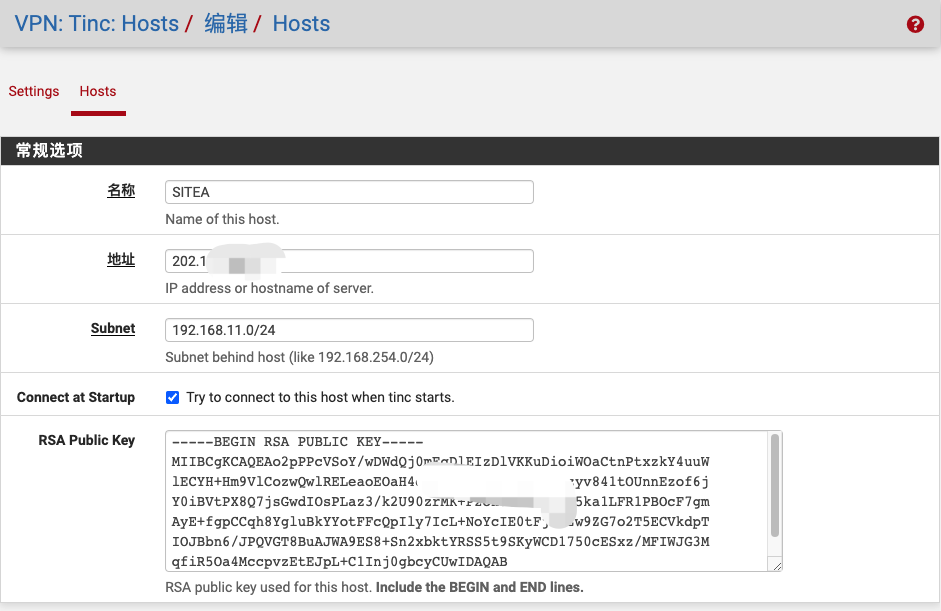

SITEB：

• 名称：SITEA
• 地址：SITEA 的 WAN 地址，此处为 202.1X.XX.XX
• 子网：SITEA 的 LAN 子网，此处为 192.168.11.0/24
• 启动时连接：选中
• RSA 公共密钥：从 SITEA 的 tinc VPN 隧道中复制

保存后主机列表如下：

添加防火墙规则

需要添加两条防火墙规则：一条允许隧道访问任意网络，另一条在 WAN 接口上放行 tinc 的默认通信端口 655。

在 pkg_tinc 选项卡上添加一条 any to any 规则，允许通过隧道访问任意网络。

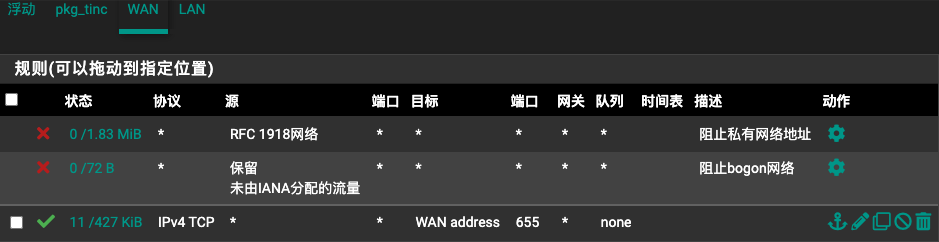

在 WAN 选项卡上添加一条放行 TCP 协议 655 端口的规则，并将其置于规则列表首位。

两台防火墙的规则相同，此处仅以 SITEA 为例。

连接测试

配置无误后，应可正常连接。

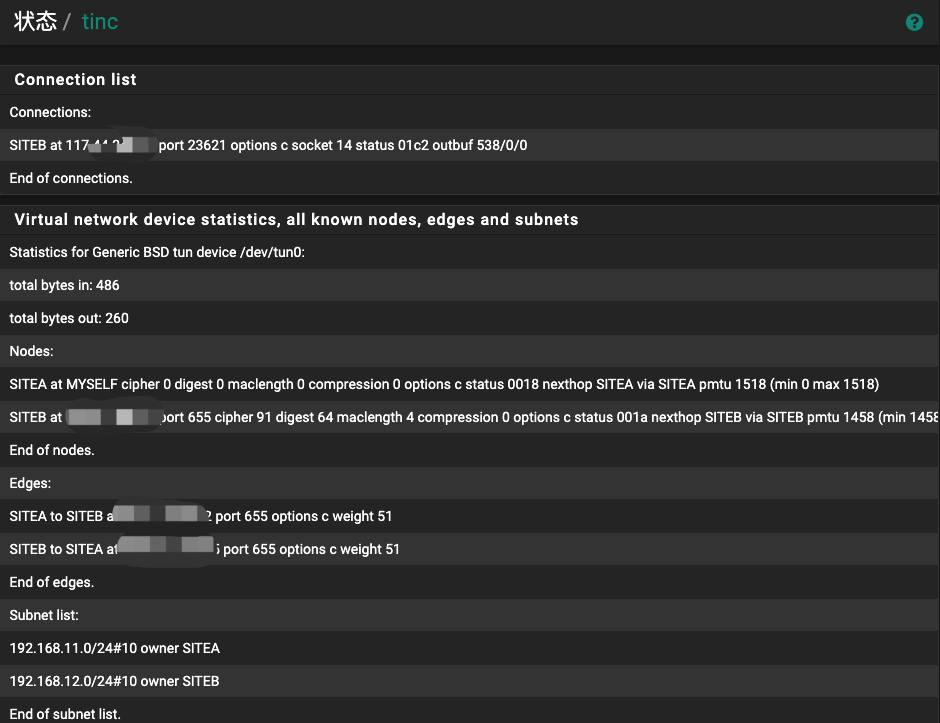

导航到 状态 > Tinc VPN，可查看隧道连接信息：

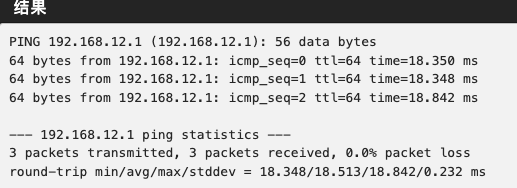

在防火墙上使用 ping 测试，可正常 ping 通远程网关：

在客户端电脑上运行 ping，也能正常 ping 通远程网关：

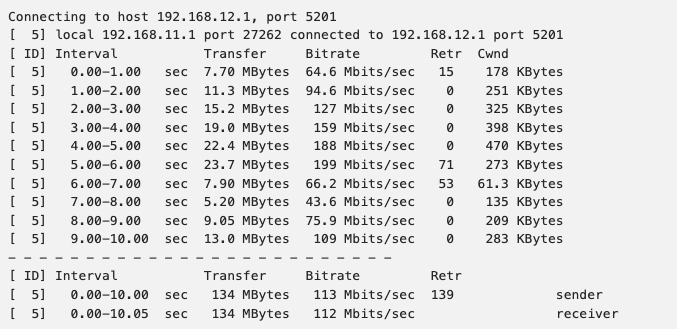

使用 iperf 进行测速，300M 上下行对等企业专线，测得 VPN 隧道速度如下：

至此，pfSense 上的 Tinc VPN 站点到站点隧道配置完成。
