pfSense使用证书配置IPsec站点到站点VPN指南

在 pfSense站点到站点IPsec VPN及路由Internet配置指南 里，介绍了使用共享密钥方式配置IPsec VPN及路由Internet的过程。在本文中，将介绍使用证书来配置IPsec VPN的方法。相比较预共享密钥的认证方式，采用证书认证会相对复杂一些，但安全性方面会有所提高。由于两种方法只在认证方面不相同，所以本文尽量简化叙述过程，除注明以外，其他都与pfSense站点到站点IPsec VPN及路由Internet配置指南一致。

创建证书

分别在站点A和站点B上创建证书颁发机构(CA)和证书。为了便于区分，站点A采用的深色主题，站点B采用的浅色主题。

站点A

创建CA

• 导航到系统 > 证书管理，CAs选项卡
• 点击“添加”
• 设置选项如下图所示：

创建证书

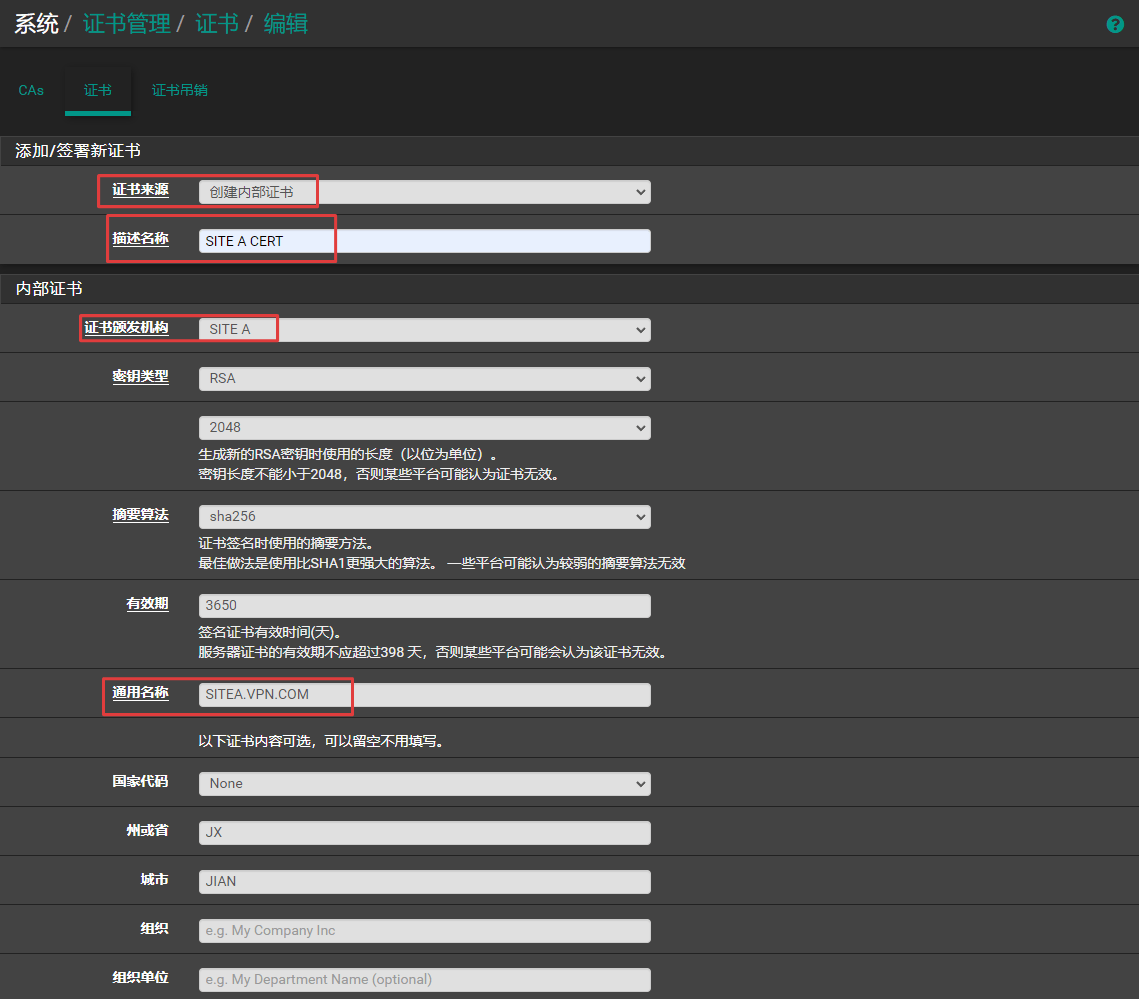

• 导航到系统 > 证书管理，证书选项卡
• 点击“添加”
• 设置选项如下图所示：

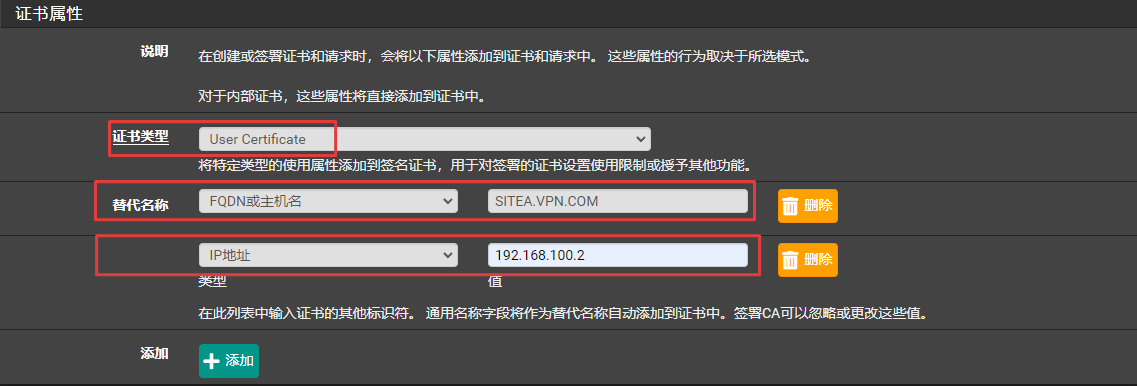

• 证书属性部分，证书类型选用户证书，替代名称分别输入主机名和IP地址(LAN地址)，这部分信息将在阶段1中用于认证使用。

站点B

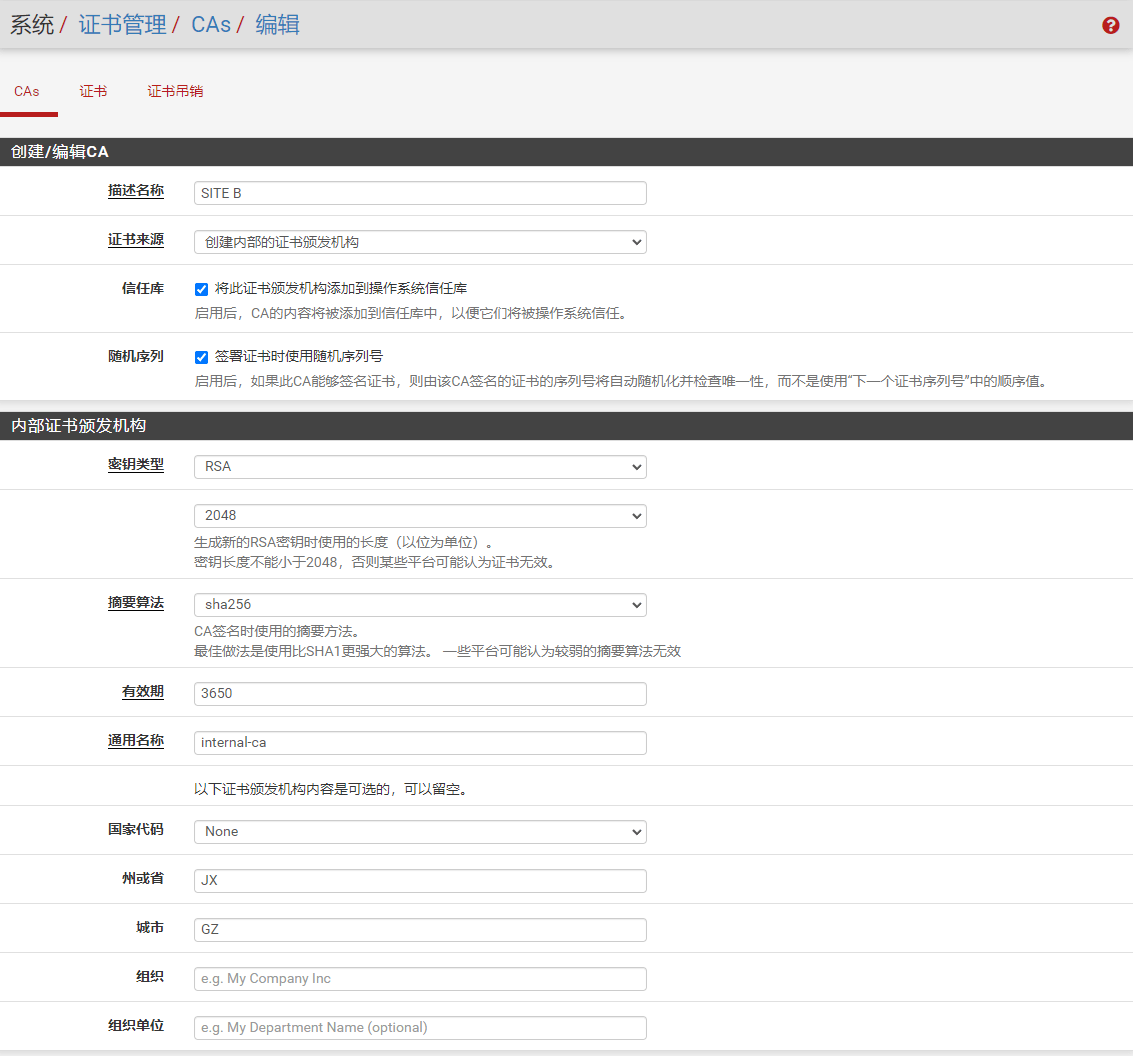

创建CA如下图所示：

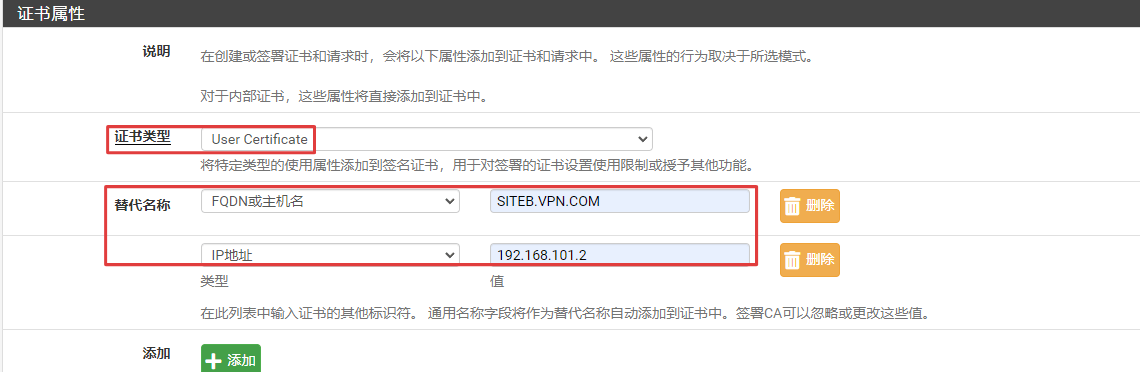

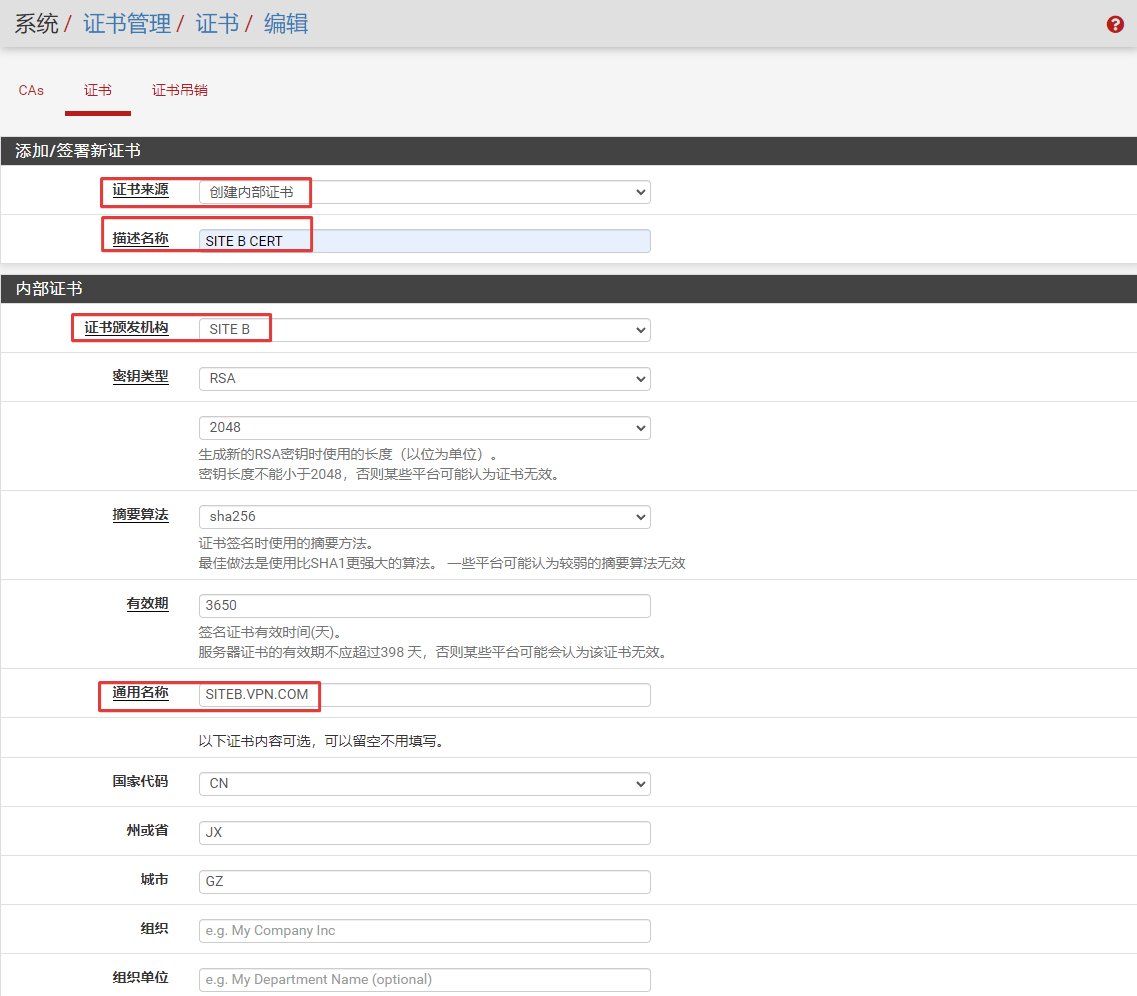

创建证书如下图所示：

导入CA

为了相互进行认证，两个站点的防火墙需要分别导入对方的CA。

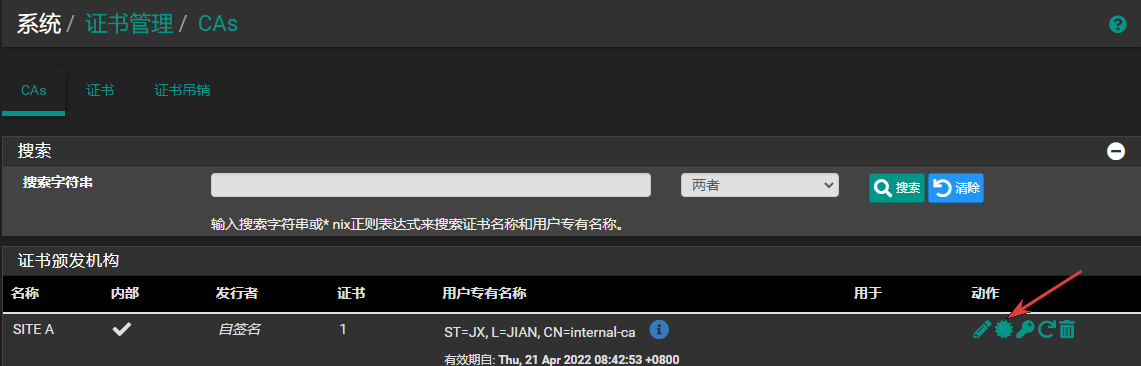

1. 在两个站点上，分别导出创建的CA。点击下图所示的图标，导出CA证书。

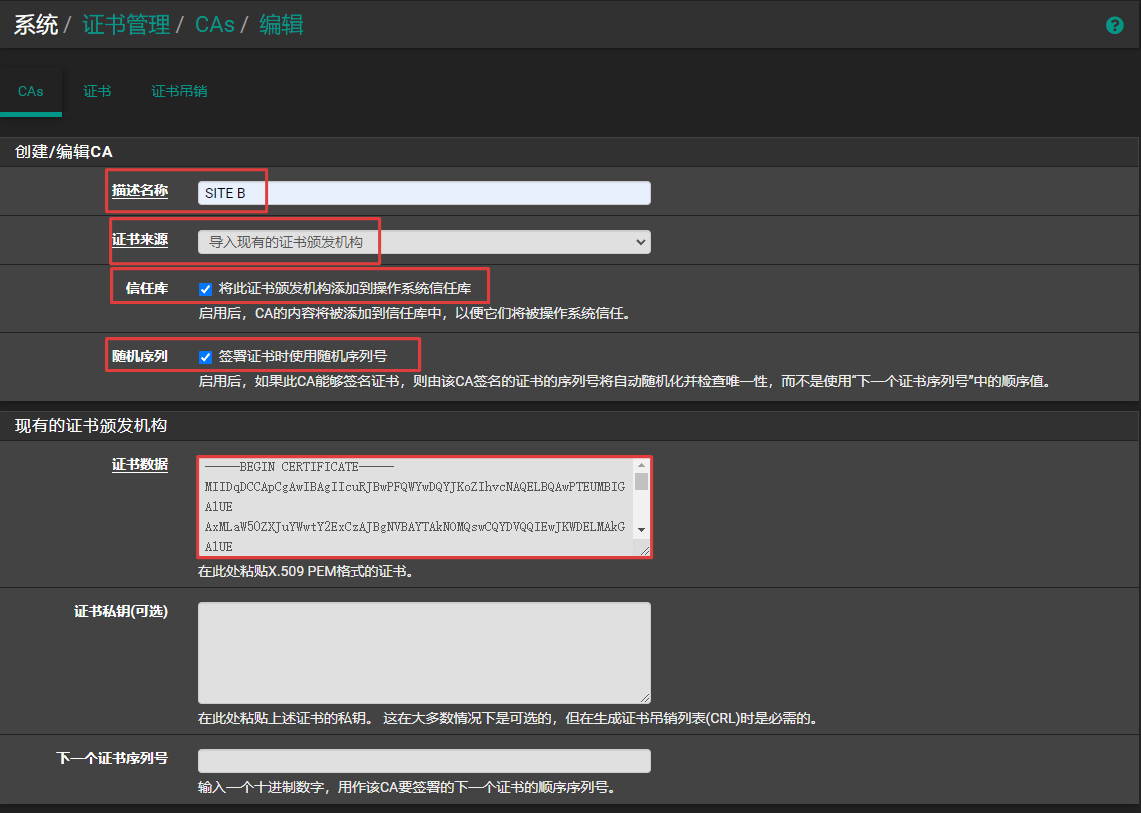

2. 分别导入对方的CA。导航到系统 > 证书管理，CAs选项卡，单击下方的添加按钮，在证书来源选项，选择导入现有证书颁发机构。用文本程序打开对方的证书文件，将里面的内容复制到证书数据栏，并单击保存。

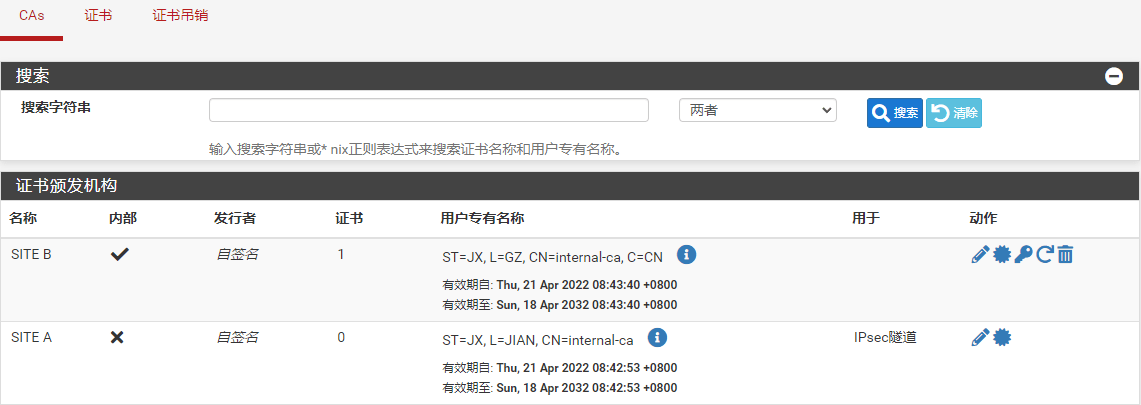

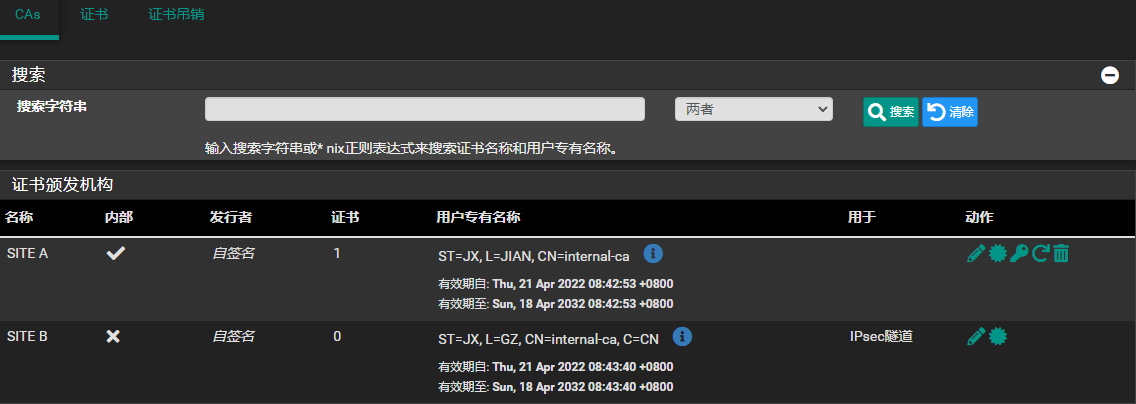

保存后，CAs选项卡下，将会出现两个站点的CA信息。下图分别是站点A和站点B的CA列表：

修改阶段1设置

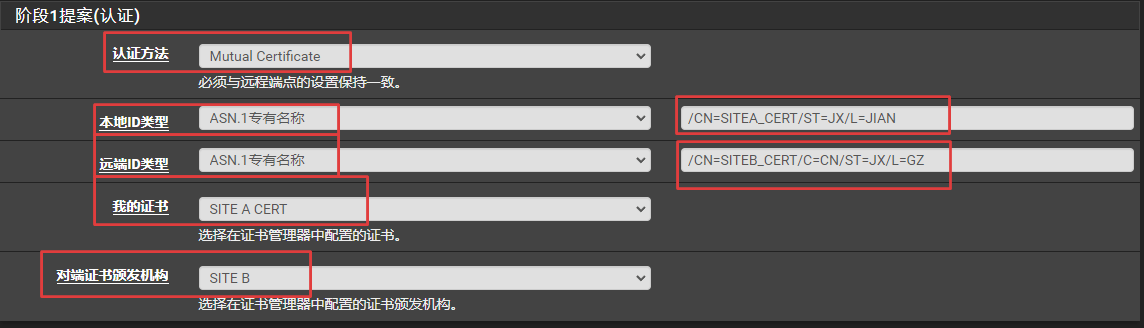

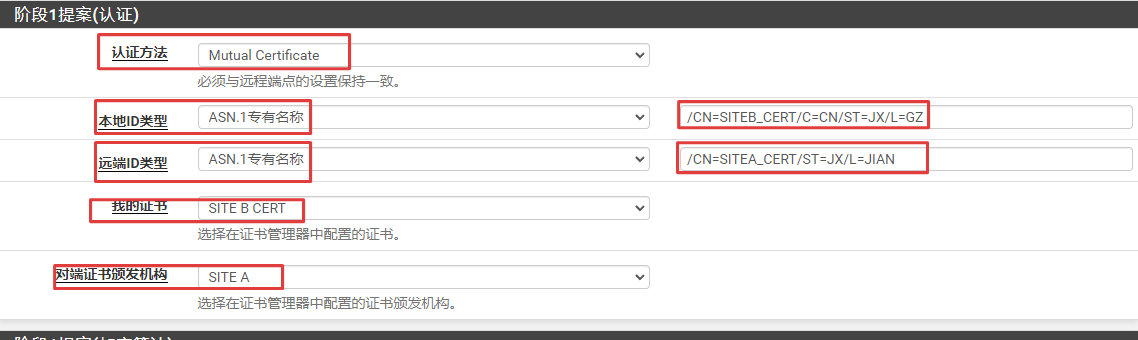

修改站点A和站点B的阶段1设置，将提案(认证)改为Mutual certificate(相互证书)，并调整相应的选项设置。根据采用认证ID类型的不同，有三种相互认证方式：

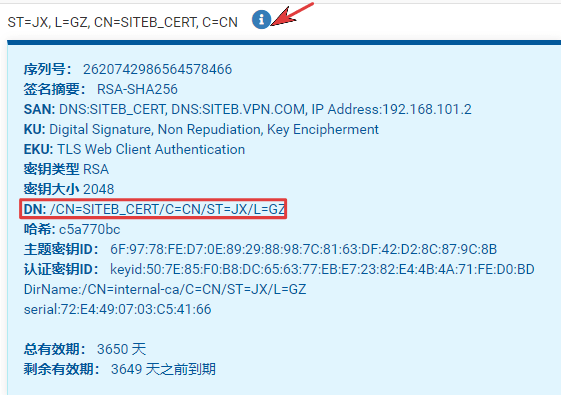

1. 使用ASN.1专有名称。使用证书中的ASN.1专有名称来相互认证。ASN.1专有名称可以在证书列表单击证书详细信息图标查看，如下图所示DN后面的内容：

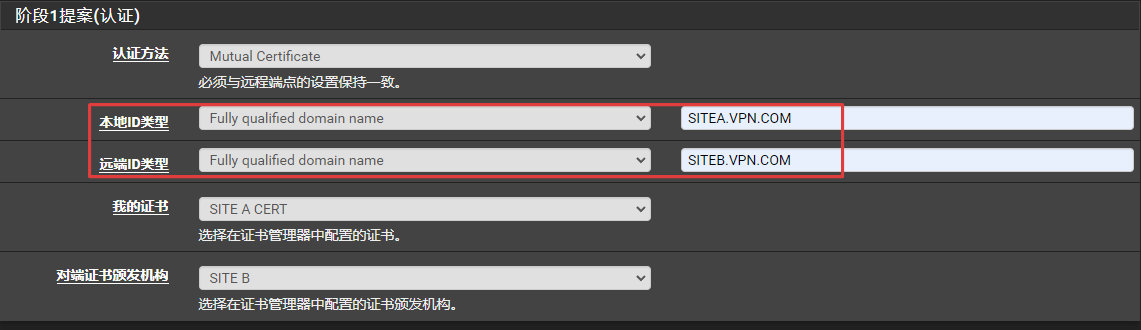

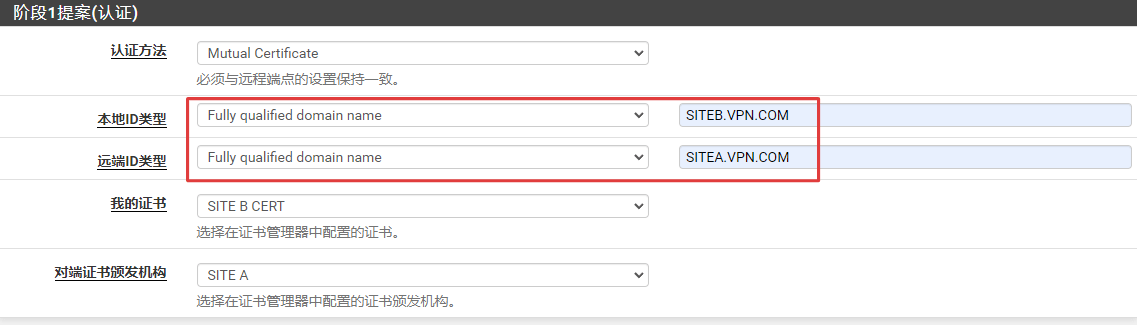

2. 使用FQDN。使用在证书创建时，在证书属性的替代名称部分输入的FQDN来进行认证。

3. 使用IP地址。使用在证书创建时，在证书属性的替代名称部分输入的IP地址来进行认证。

以上三种认证ID类型经过测试，都可以正常认证并建立连接，采用任意一种即可。

使用证书认证相比共享密钥认证建立IPsec VPN隧道多了一个创建CA和证书的过程，提案(认证)选项的设置不同，除此以外，两者的其他设置完全相同，这里就不再赘述了。
