在前面pfSense配合三层交换机搭建小型办公网络(一)一文中，介绍了pfSense配合主流三层交换机使用路由模式机搭建企业办公网络的过程。本文将介绍使用交换机的交换模式配置VLAN，搭建企业办公网络的过程。
本方案使用的网络设备：Netgate XG-1541防火墙，华为S5720-36C-28S-AC交换机，网络拓扑如下：
本示例划分两个vlan，交换机vlan100的接口IP为192.168.111.1/23，vlan102的接口IP为192.168.76.1/24。防火墙vlan100接口地址192.168.111.2/23，vlan102接口地址192.168.76.2/24。交换机vlan接口开启DHCP。
交换机配置

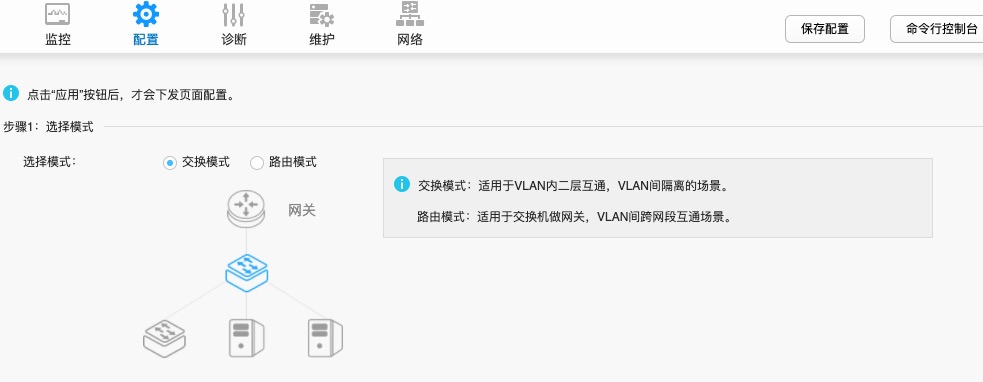

1、交换模式
通过管理端口，进入交换机Web配置界面，点击顶部配置菜单，选择交换模式，实现不同的VLAN之间相互隔离并通过pfSense访问互联网。

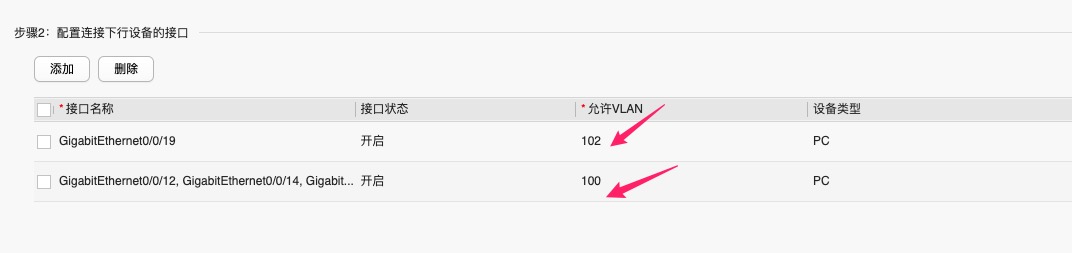

2、下联接口
选择内网连接的端口，配置允许VLAN，本示例中，两个VLAN分别为100和102。单击右侧绿色的小勾确认。

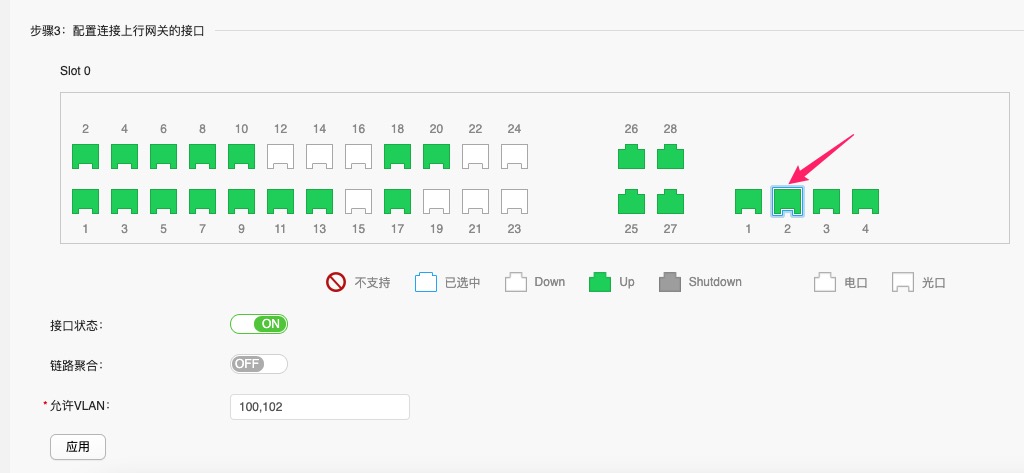

3、上联接口
选中与pfSense防火墙连接的交换机端口，填写允许vlan，本例中为100，102，然后点击应用。
4、VLANIF

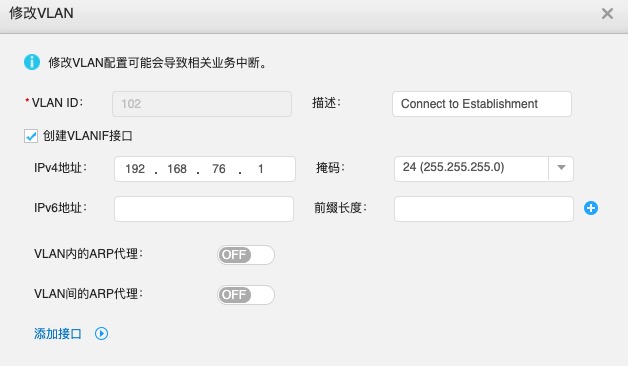

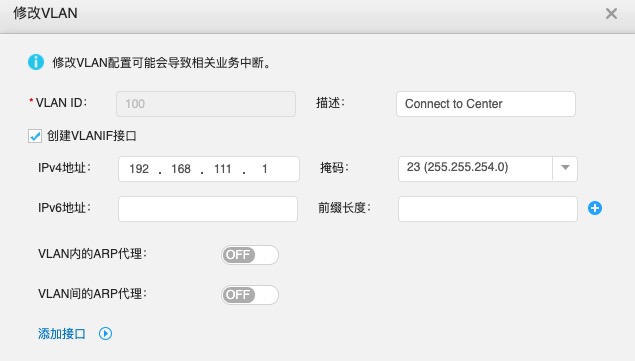

点击顶部的配置菜单，找到右侧的基本业务管理>VLAN，点击刚才创建的100和102两个vlan，分别创建接口地址，vlan100接口地址192.168.111.1，vlan102接口地址192.168.76.1。

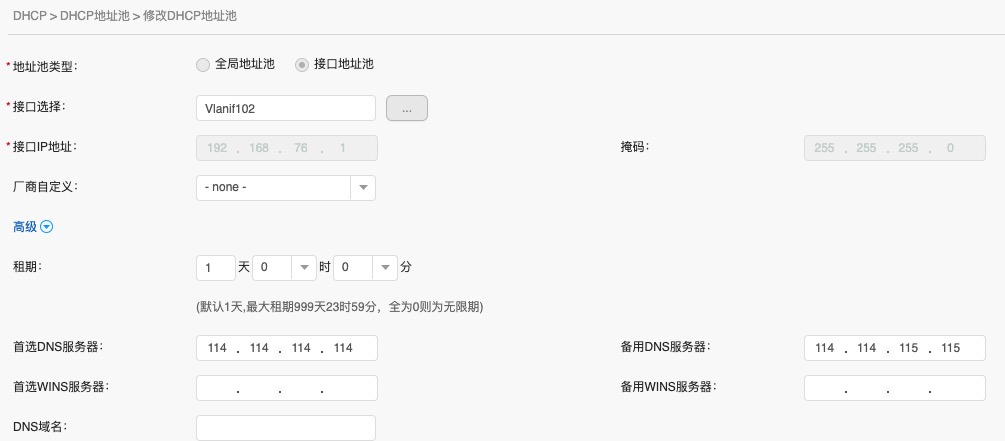

5、启用DHCP

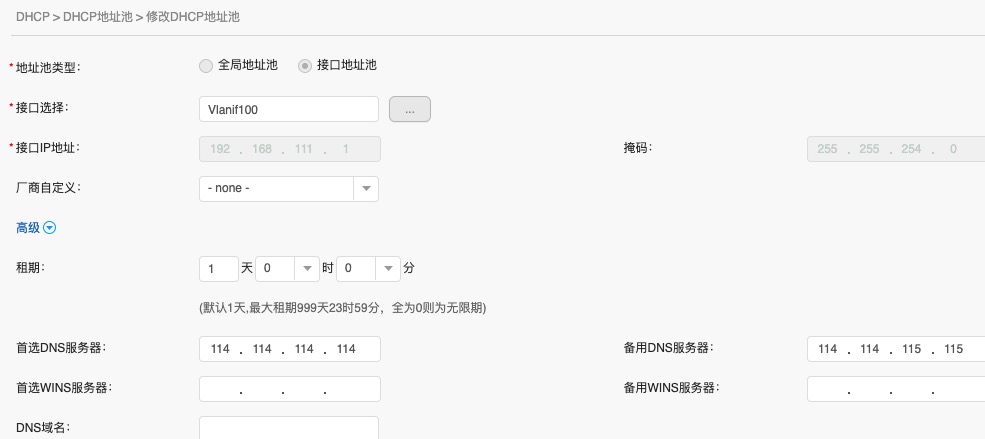

导航到配置>基本业务管理>DHCP菜单，在vlan接口上开启DHCP功能，如下图所示：
6、添加路由

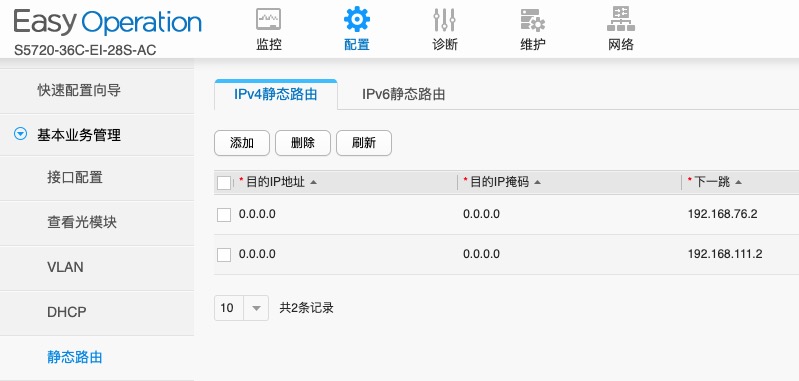

导航到配置>基本业务管理>静态路由，为vlan100和vlan102添加指向pfSense防火墙的两条路由。
pfSense配置
1、配置VLAN

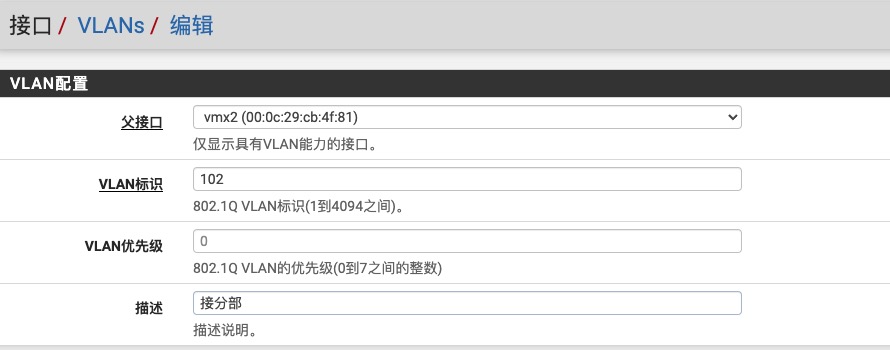

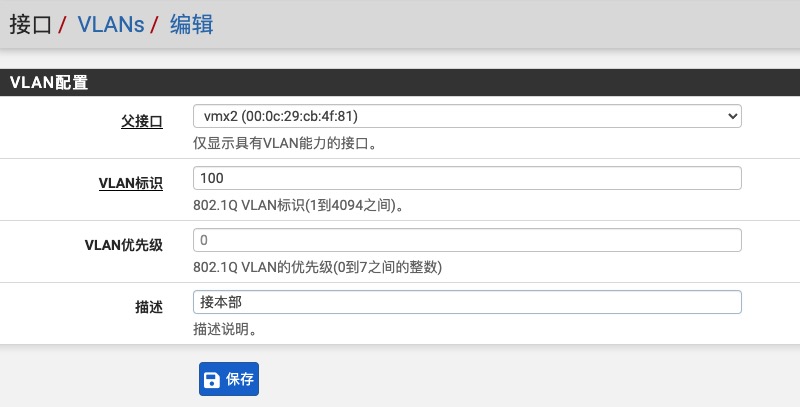

按正常步骤配置完成pfSense，然后导航到接口>VLAN，单击右侧的添加按钮，分别添加vlan100和102。父接口选择与交换机连接的下联端口。
添加完成后如下图所示：
2、设置接口

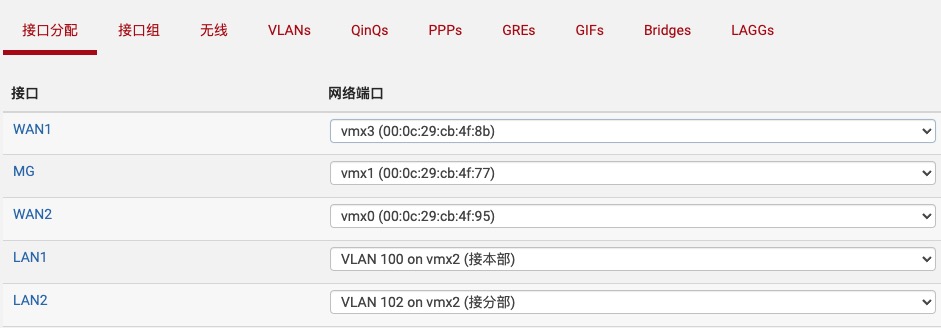

导航到接口>分配，找到刚才创建的两个VLAN端口，分别添加并启用。

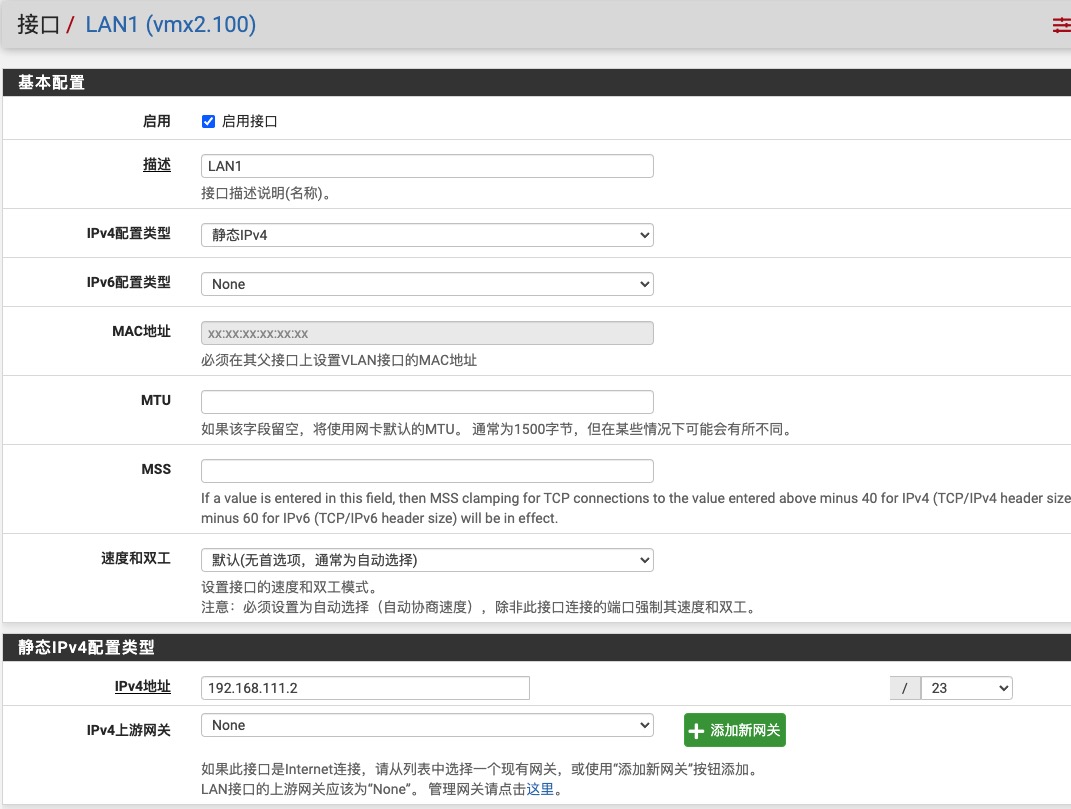

vlan100添加为LAN1接口，IP地址设置为192.168.111.2，掩码为23。

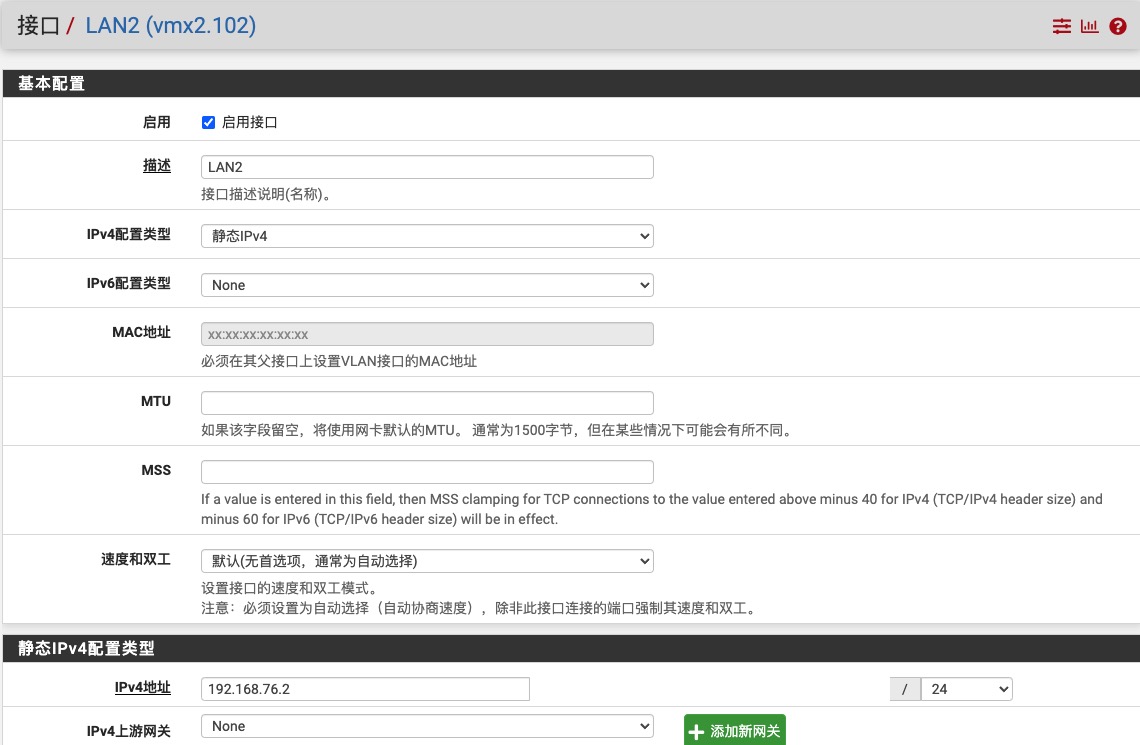

vlan102添加为LAN2接口，IP地址设置为192.168.76.2，掩码为24。
设置完成后点击保存。

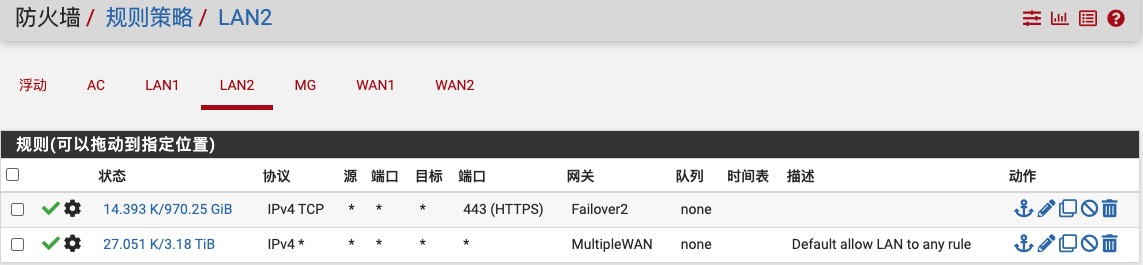

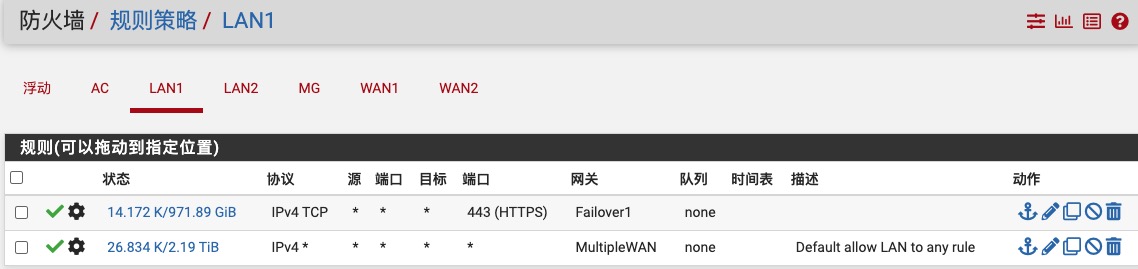

3、防火墙规则
导航到防火墙>规则策略，在新添加的两个接口LAN1和LAN2上，分别设置允许访问的防火墙规则(本示例中为多WAN接口，配置了故障转移和负载平衡)。注意源地址为any。
4、测试连接

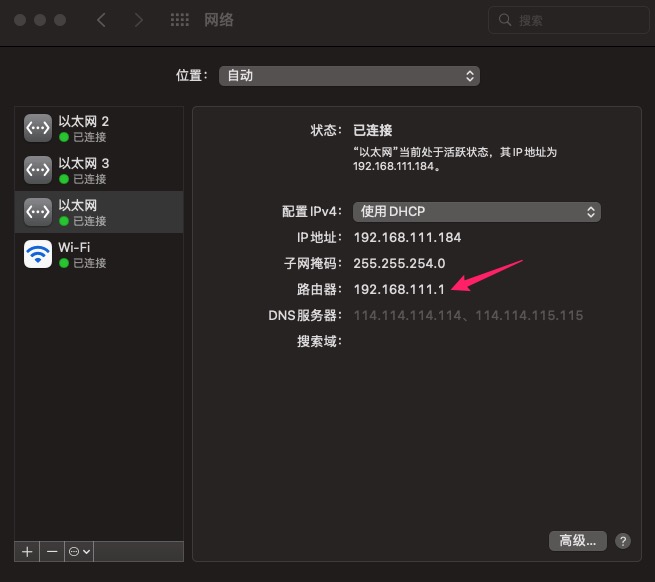

在客户端电脑上进行测试，查看是否正常获取IP，在不同的VLAN接口上，获取的IP网段会不相同。
注意事项

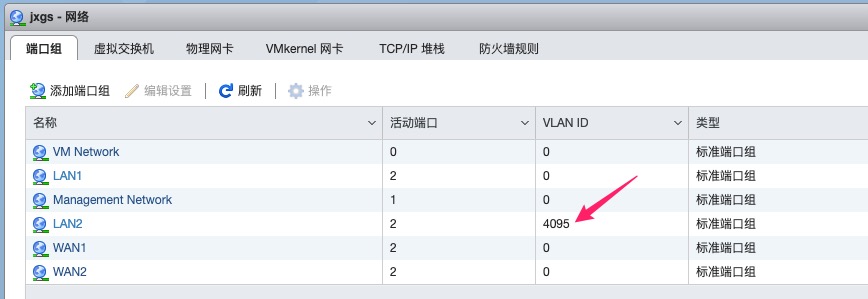

如果pfSense是安装在ESXI虚拟机中，注意需要把连接交换机的网络端口VLAN ID设为4095，以放行所有的VLAN。
交换机的两种模式，对于pfSense防火墙的配置不完全相同，路由模式的配置对多个VLAN的管理相对更简单，如果VLAN数量不多，可以使用交换模式。两种模式比较，路由模式占用防火墙资源相对较少。
