OPNsense 链路聚合 (LAGG) 配置指南

LAGG 模式介绍

OPNsense 的接口支持配置 LAGG（链路聚合），必须在未使用的接口上进行添加。LAGG 提供以下四种运行模式：

• Failover：仅通过主网口收发数据。如果主网口不可用，则自动切换到下一个激活的网口。第一个加入的网口即为主网口，后续加入的作为备用。若主网口恢复，会重新接管流量。
• FEC（Cisco® Fast EtherChannel®）：一种静态配置，不进行协商或链路监控。若交换机支持 LACP，应优先使用 LACP。在 pfSense 中已放弃对该模式的支持。FEC 会按照协议头散列（以太网源/目的地址、VLAN tag、IPv4/IPv6 地址等）将出站流量分拆到所有活动端口，同时可从任意活动端口接收入站流量。
• LACP：支持 IEEE® 802.3ad 链路聚合控制协议，能够与对端协商链路聚合组。LAG 中所有端口必须具有相同速率和全双工模式。流量根据协议头散列（同 FEC）分摊，当物理链路变化时迅速适应。入站流量可从任意成员端口接收。
• Loadbalance：静态负载平衡，不监视链路或协商。出站流量基于源/目标 IP、MAC 地址、VLAN 标记等哈希在所有活动端口之间平衡，类似 FEC。
• Round‑robin：以轮循方式在所有活动端口间调度出站流量，入站流量可从任意活动端口接收。此模式违反以太网帧排序规则，应谨慎使用。

防火墙配置

导航到 OPNsense 防火墙的 接口 > 其他类型 菜单，找到 LAGG 接口类型。

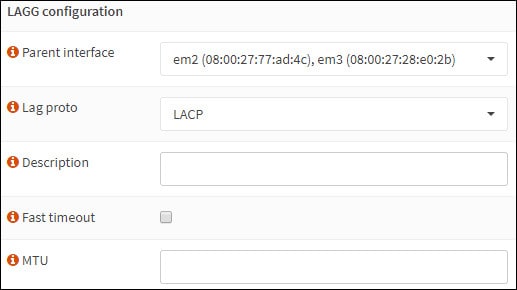

单击添加，配置 LAGG 接口：

• 父接口：选择至少 2 个接口
• LAGG 协议：选择 LACP
• 输入描述说明

单击“保存”按钮完成链路聚合接口的创建。

导航到 OPNsense 的 接口 菜单，单击 分配 选项。

在接口分配页面，选择新创建的链路聚合接口并单击“添加”按钮，然后保存。

本例中，OPT1 接口即为分配给 OPNsense 防火墙的链路聚合接口。

访问 OPNsense 的 接口 菜单，打开新建立的 OPT1 接口。

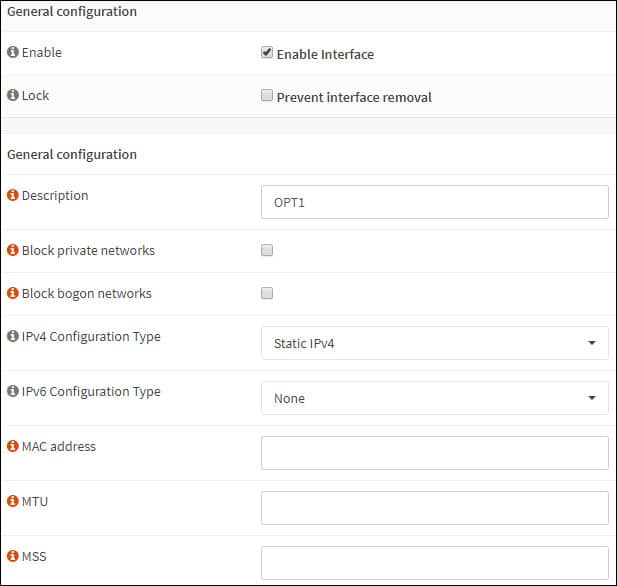

在常规配置区域，填写如下选项：

• 启用：选中
• 说明：选择链路聚合接口的名称
• IPv4 配置类型：静态 IPv4
• IPv6 配置类型：None
• 速度和双工：默认

在静态 IPv4 配置部分输入链路聚合接口的 IP 地址和网络掩码，单击“保存”按钮，然后应用更改。

至此，OPNsense 防火墙上的链路聚合配置部分完成。下面转到交换机的配置。

交换机配置

下面介绍如何在 Cisco 交换机上配置链路聚合。

进入交换机特权模式，并使用 configure terminal 进入配置模式：

Switch> enable
Switch# configure terminal

清除参与聚合的交换机端口上的现有配置：

Switch(config)# default interface gigabitEthernet 0/11
Switch(config-if)# default interface gigabitEthernet 0/12

将端口加入链路聚合组（以通道组 1 为例）：

Switch(config)# interface gigabitethernet0/11
Switch(config-if)# channel-group 1 mode active
Switch(config)# interface gigabitethernet0/12
Switch(config-if)# channel-group 1 mode active
Switch(config-if)# exit

为聚合端口创建 Port‑channel 接口并添加描述：

Switch(config)# interface Port-channel 1
Switch(config)# switchport mode access
Switch(config-if)# description opnsense link aggregation
Switch(config-if)# exit
Switch(config)# exit

配置完成后，将交换机的这两个物理端口分别与 OPNsense 防火墙的两个对应端口连接，即可完成 LAGG 的设置。
