一般远程管理防火墙，多采用开放特定外网端口来进行远程访问，方法简单但存在安全隐患。通过建立VPN连接进行远程管理则相对安全得多。本教程使用L2TP建立VPN连接，实现远程管理防火墙的目的。
注意：演示使用的pfSense防火墙为双WAN接口，教程中的所有连接和策略设置均在 WAN2 接口上完成。
一、启用L2TP服务器
导航到 VPN → L2TP → 配置，按下图所示填写L2TP服务器各项参数。服务器地址和远程地址范围根据实际情况填写，不能与内网任何地址冲突。密钥无需填写。

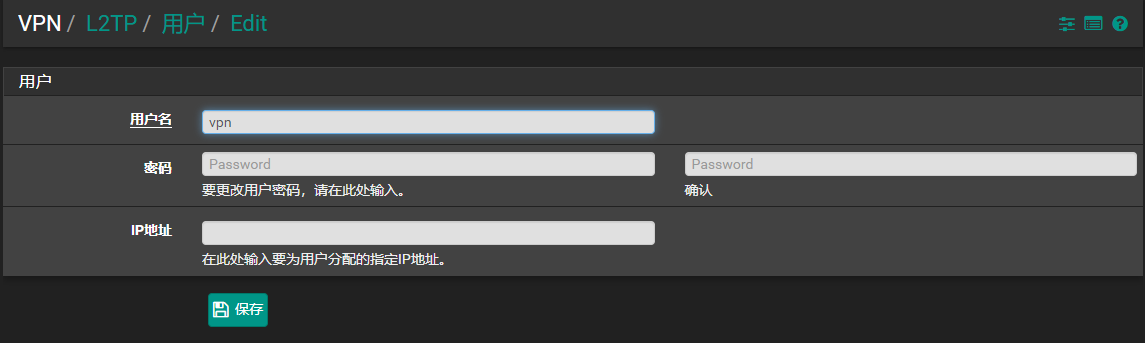

二、新建L2TP用户
导航到 VPN → L2TP → 用户，新建一个VPN用户。
三、IPsec设置

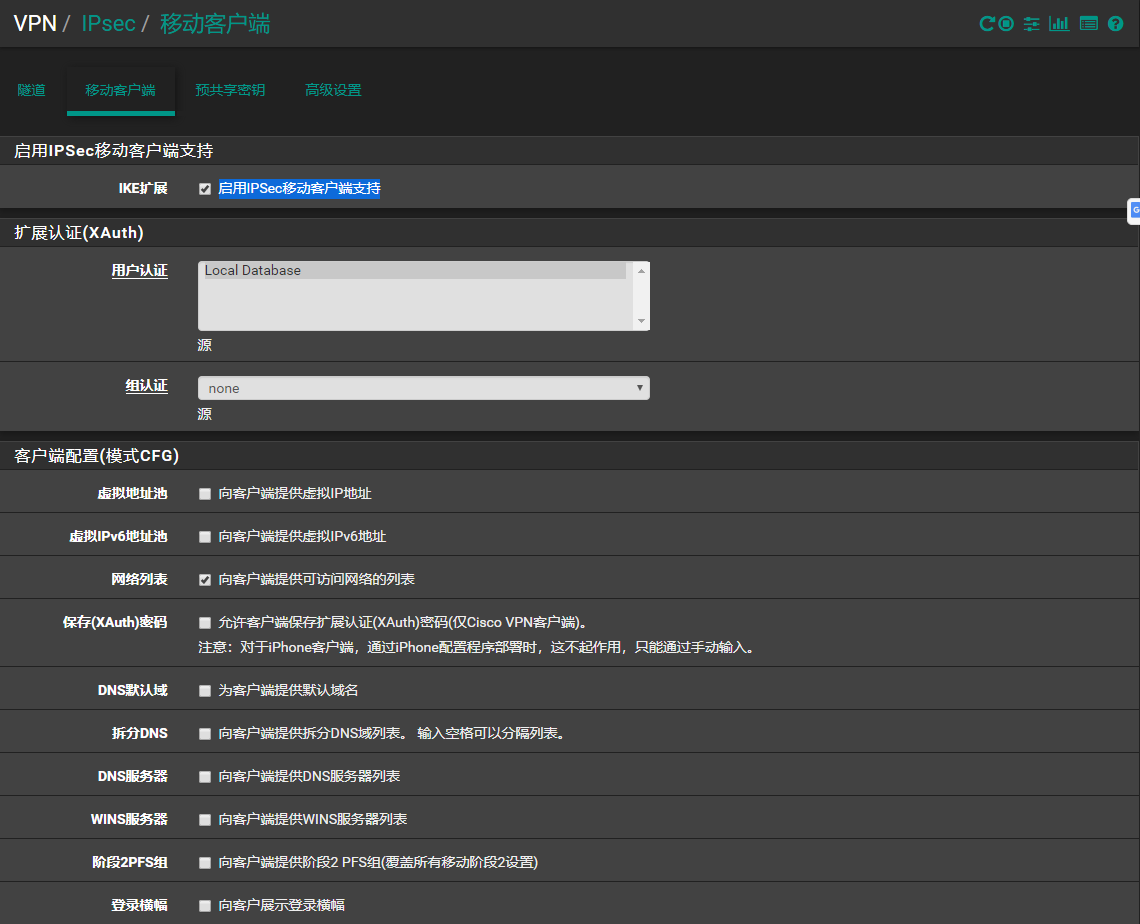

1. 启用IPSec移动客户端支持
导航到 VPN → IPsec → 移动客户端，启用IPSec移动客户端支持，参数设置见下图。

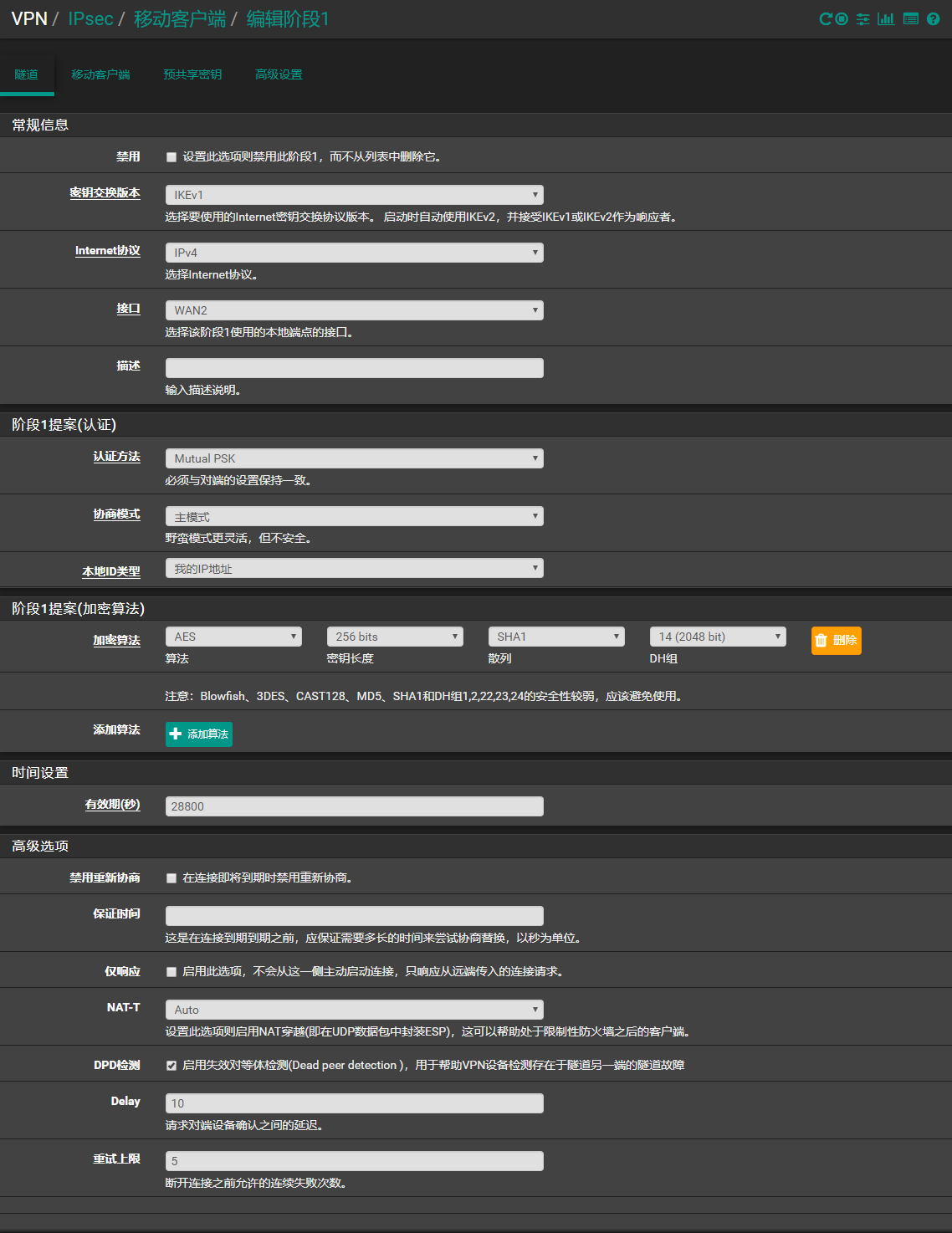

2. 设置阶段1
根据提示设置阶段1，各项参数见下图。

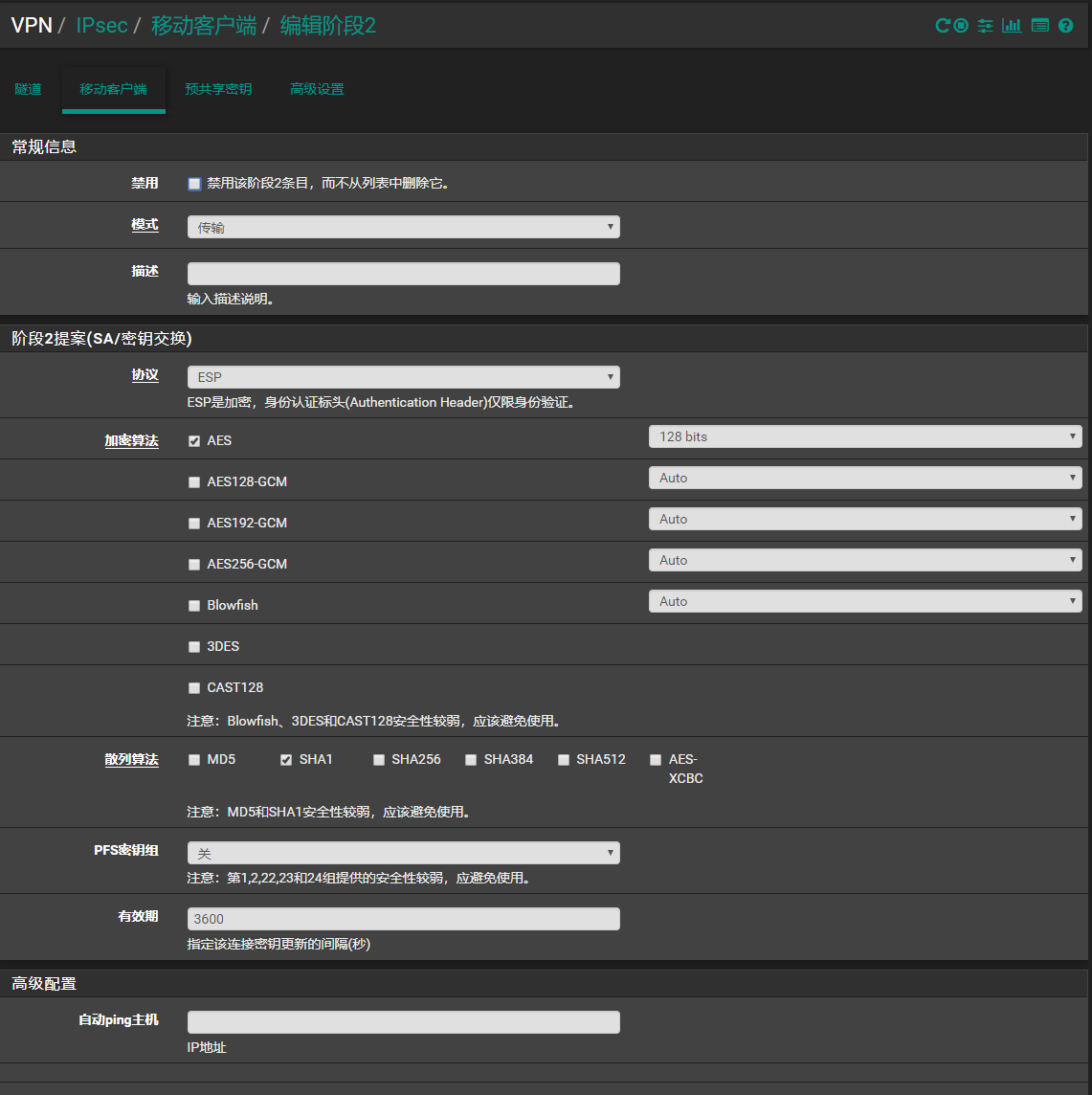

3. 设置阶段2
添加阶段2，各项参数见下图。注意模式必须选择 传输。

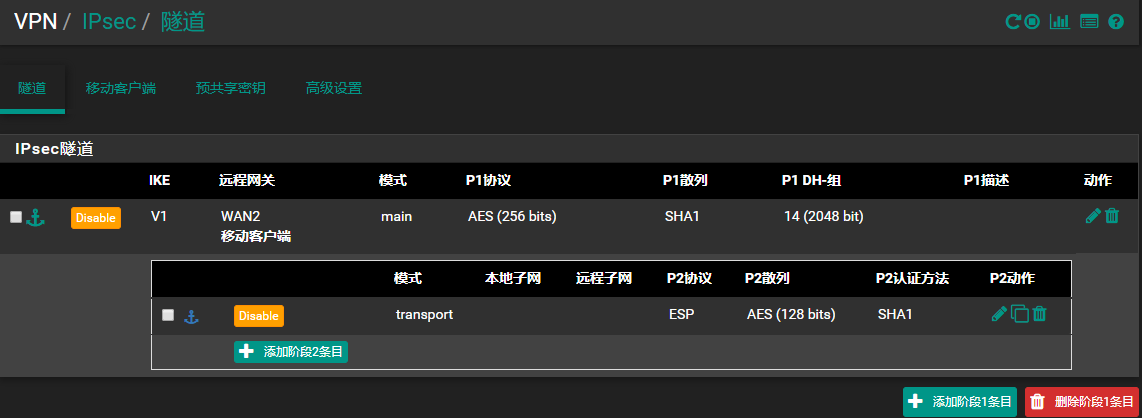

完成后如下图所示：
4. 设置预共享密钥

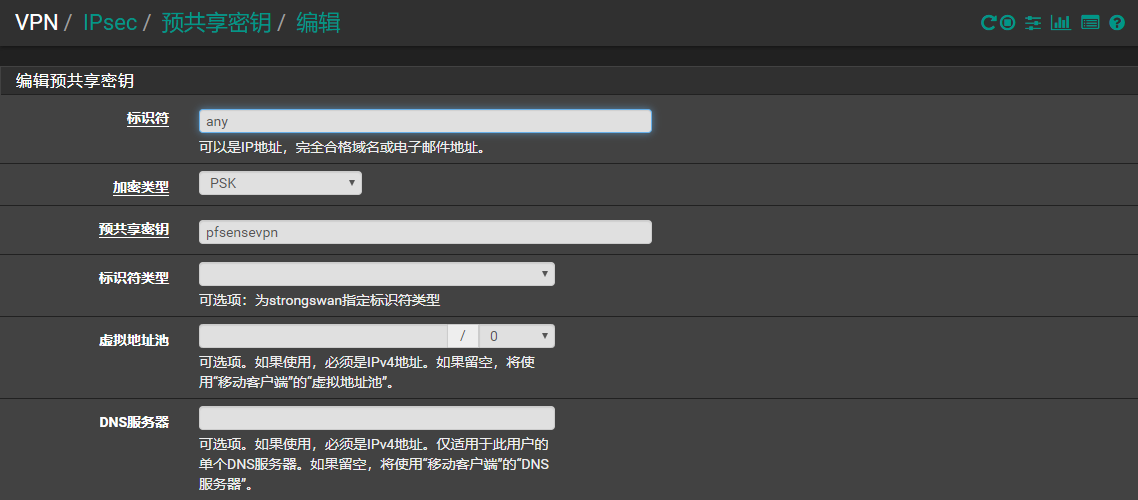

导航到 VPN → IPsec → 预共享密钥，添加预共享密钥。
四、添加防火墙规则

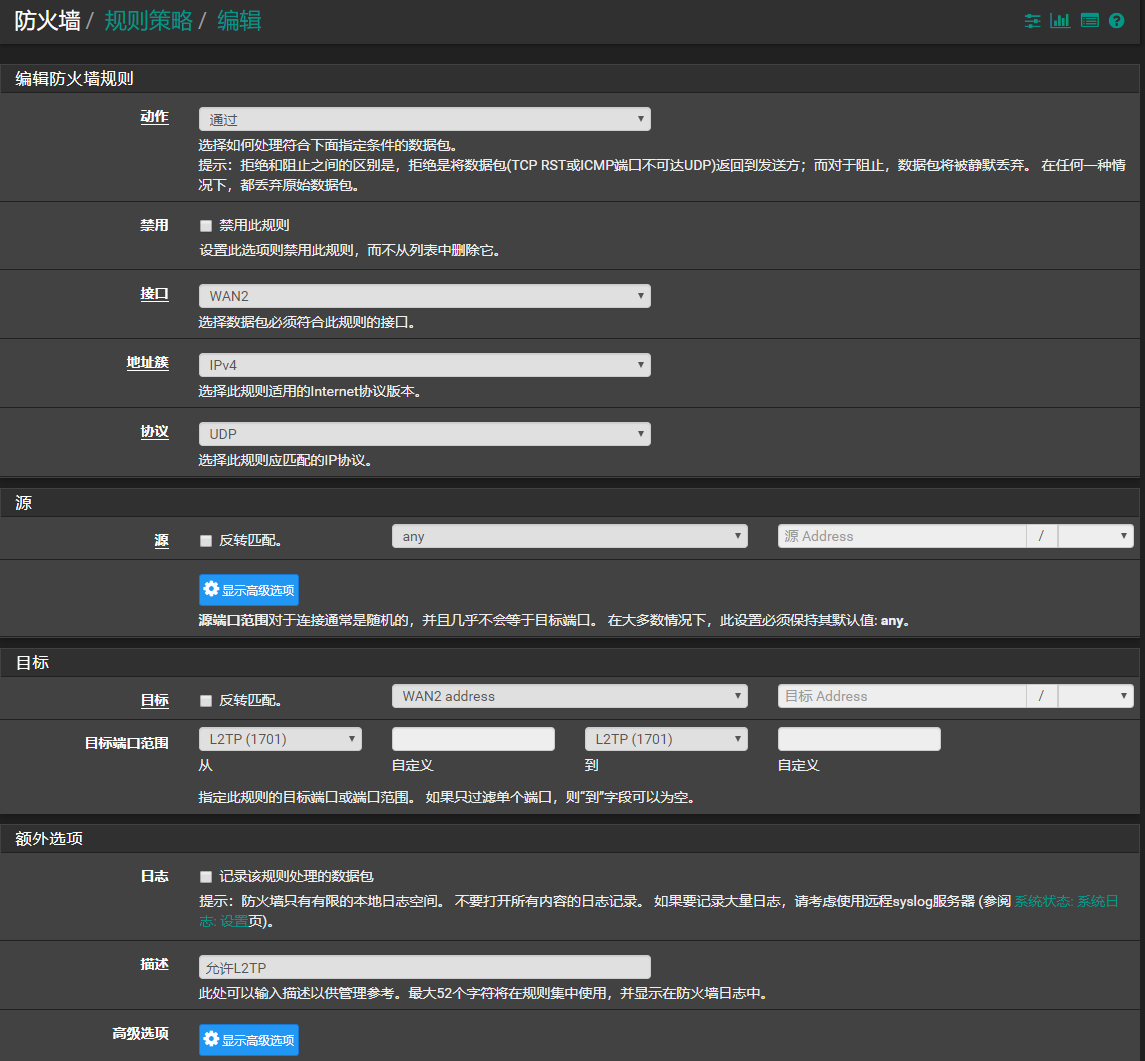

1. 开放WAN2接口的1701端口
L2TP连接必须开放WAN接口的UDP 1701端口。导航到 防火墙 → 规则策略 → WAN2 接口，单击右下角添加规则，设置如下：

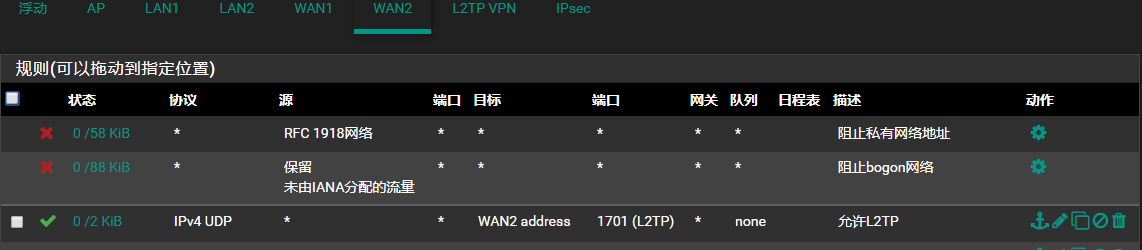

添加完成后，防火墙规则列表如下：

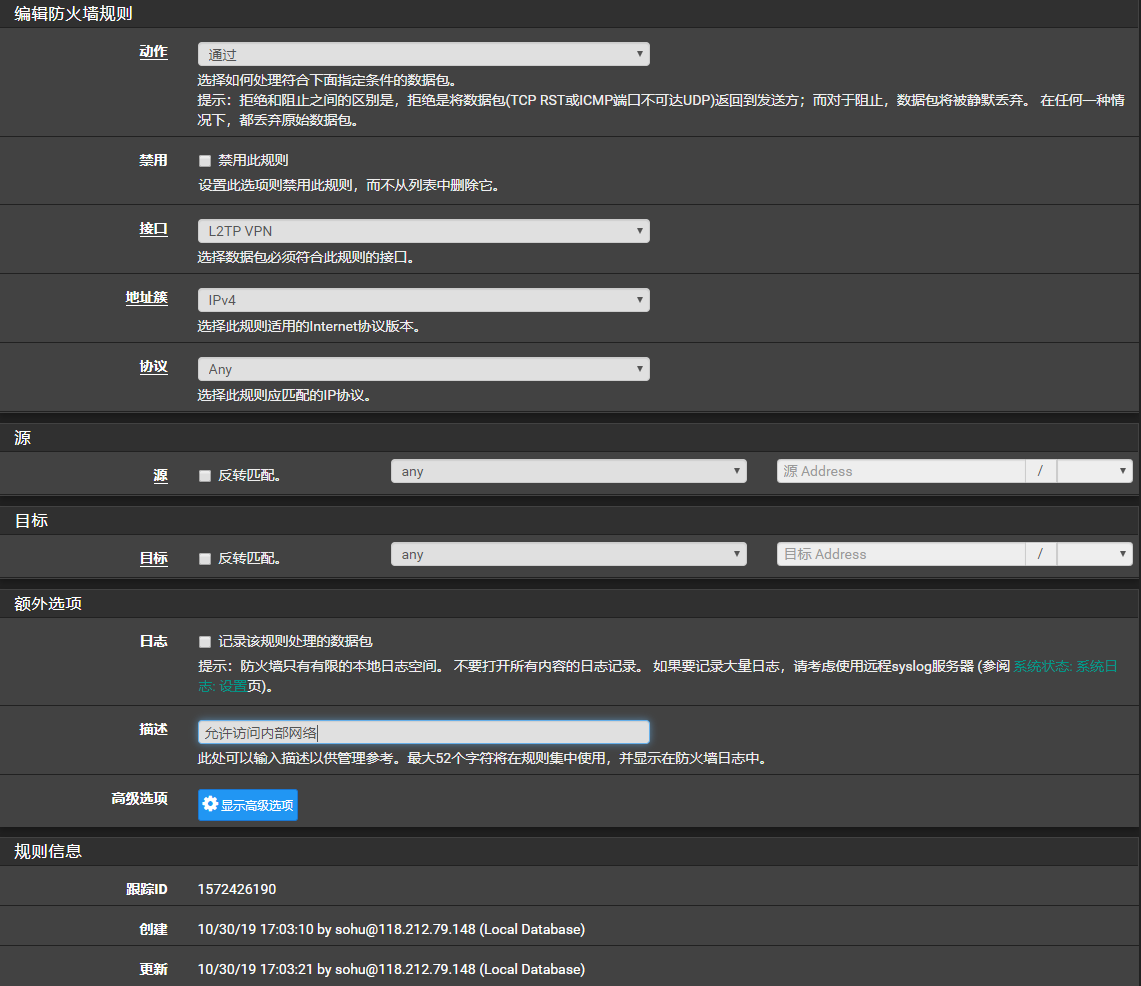

2. 允许VPN用户访问防火墙内部网络
导航到 防火墙 → 规则策略 → L2TP VPN 接口，单击右下角添加规则，设置如下：

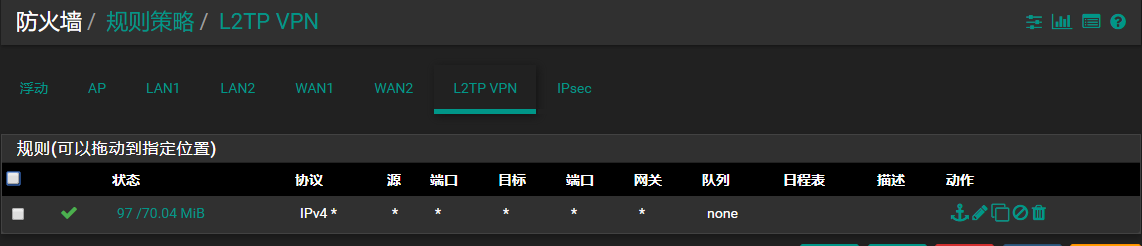

添加完成后，L2TP接口规则列表如下：

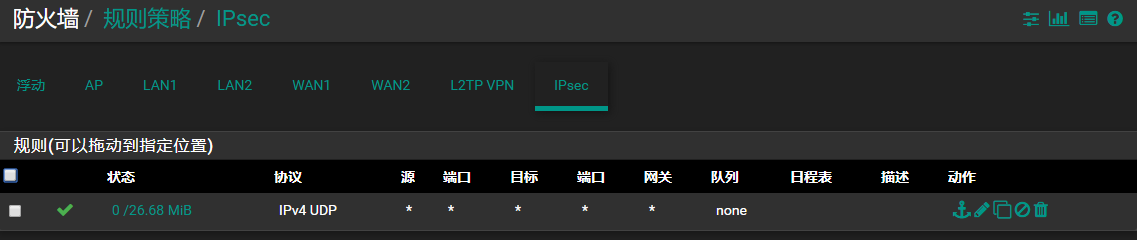

导航到 防火墙 → 规则策略 → IPSEC 接口，添加允许访问的规则，设置后如下图所示：
至此，防火墙端的设置完成。
五、客户端设置
（一）Windows客户端VPN设置
- 右键单击系统托盘中的无线/网络图标。
- 选择打开“网络和 Internet 设置”，然后在打开的页面中单击“网络和共享中心”。

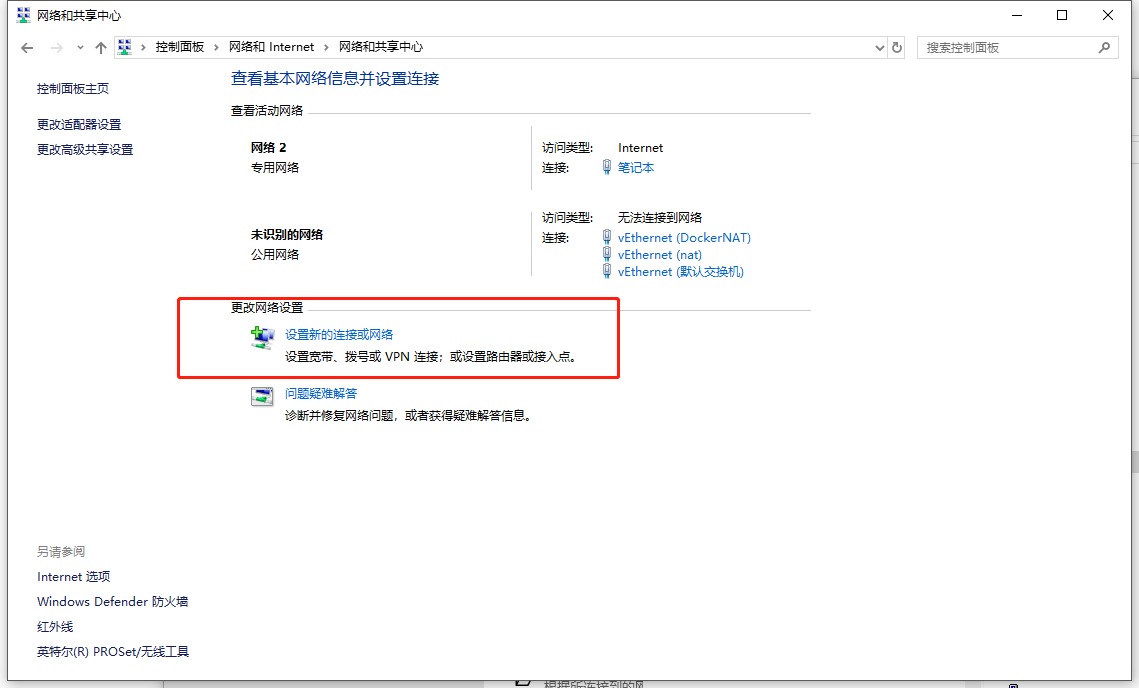

- 单击“设置新的连接或网络”。
- 选择“连接到工作区”，然后单击“下一步”。
- 单击“使用我的Internet连接 (VPN)”。
- 在“Internet 地址”字段中输入VPN服务器的IP地址。
- 在“目标名称”字段中输入任意名称，单击“创建”。
- 返回“网络和共享中心”，单击左侧的“更改适配器设置”。
- 右键单击新创建的VPN连接，选择“属性”。

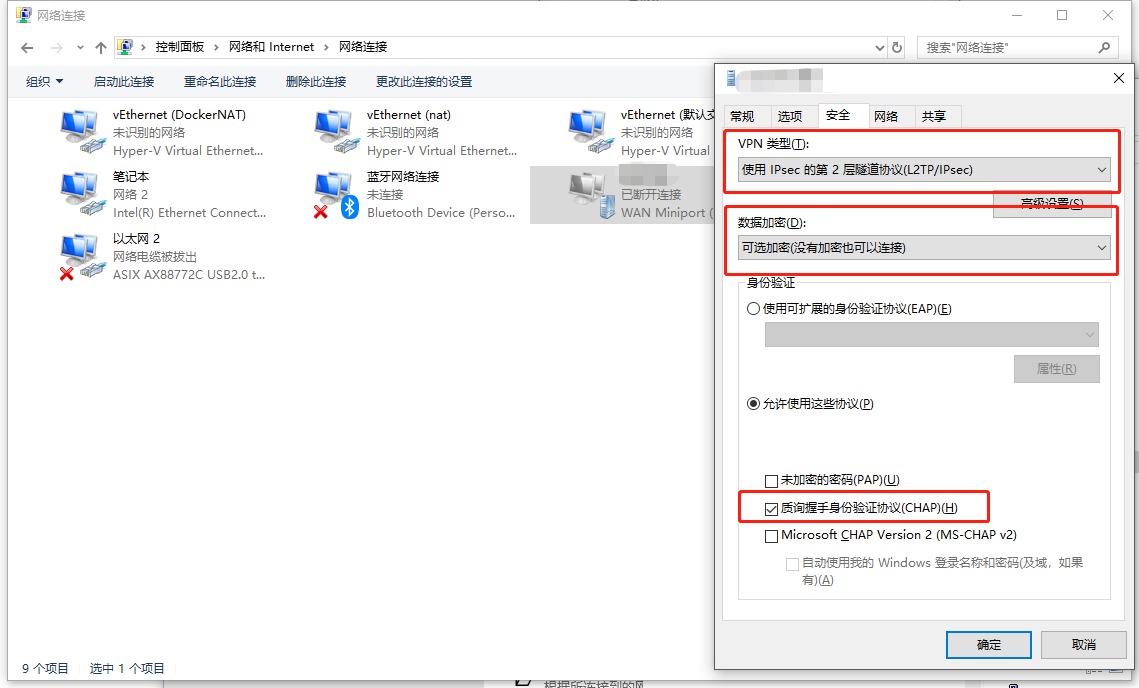

- 单击“安全”选项卡，从“VPN 类型”下拉菜单中选择“使用 IPsec 的第 2 层隧道协议 (L2TP/IPSec)”。
- 单击“允许使用这些协议”，确保选中“质询握手身份验证协议 (CHAP)”复选框。

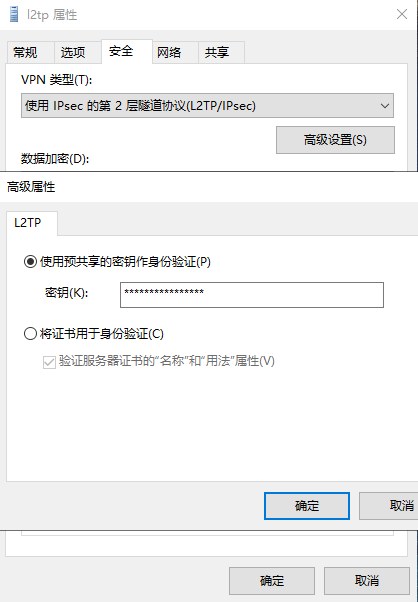

- 单击“高级设置”，填入在pfSense防火墙中设置的预共享密钥。
Win10额外设置

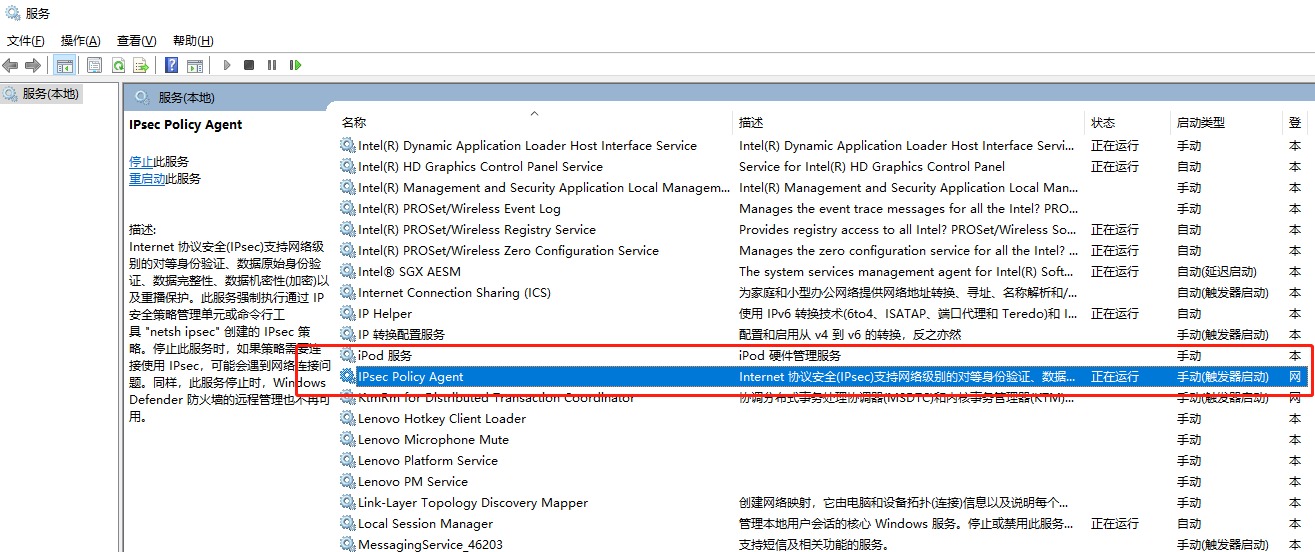

1. 检查IPsec Policy Agent服务
按下 Win + R 打开运行，输入 services.msc，确认 IPsec Policy Agent 服务已开启。
2. 修改注册表

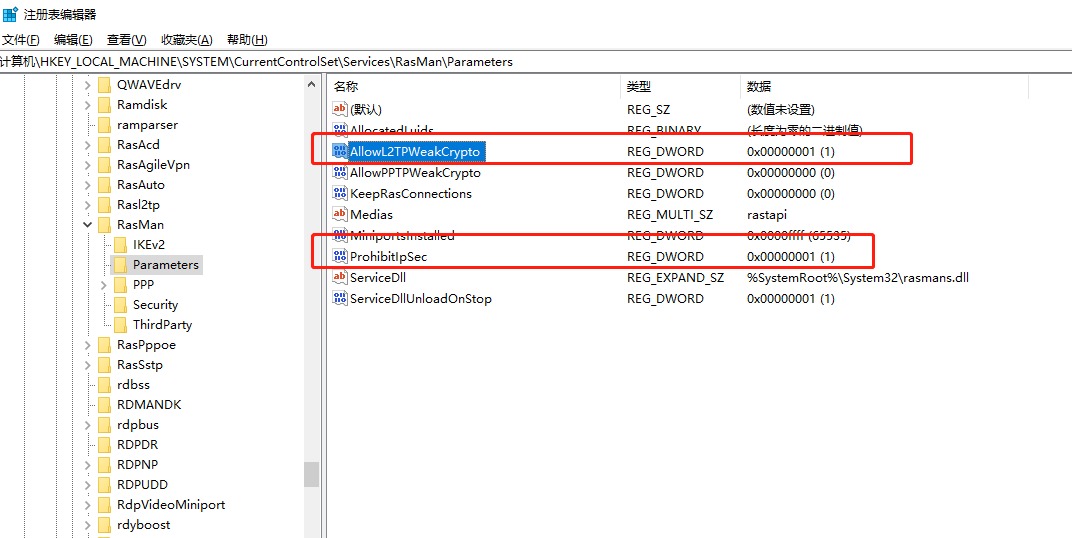

按 Win + R，输入 regedit 打开注册表编辑器，找到以下子项： HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Rasman\Parameters
- 新建一个
DWORD值，命名为ProhibitIpSec，数值设为1。 - 找到
AllowL2TPWeakCrypto，将其数值改为1。
再找到： HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent
- 新建一个
DWORD值，命名为AssumeUDPEncapsulationContextOnSendRule，数值设为2。
（二）手机客户端

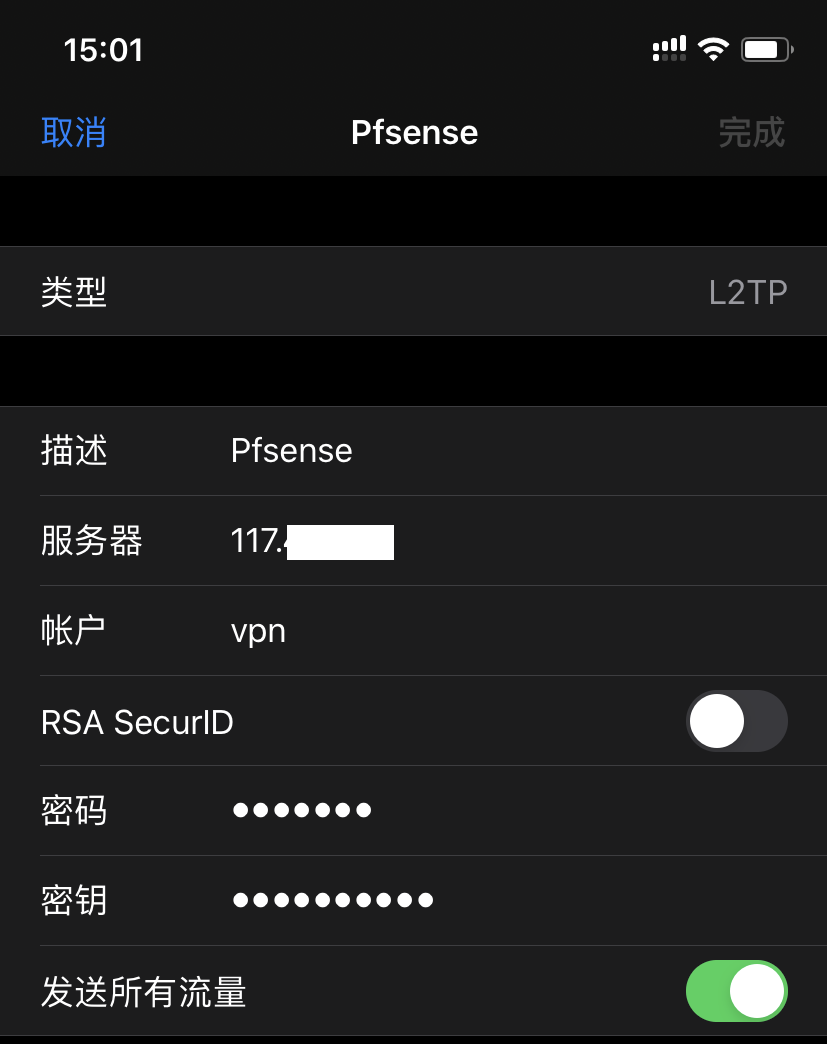

在 iPhone 上进入 设置 → VPN → 添加VPN配置，类型选择 L2TP，输入相应参数即可。

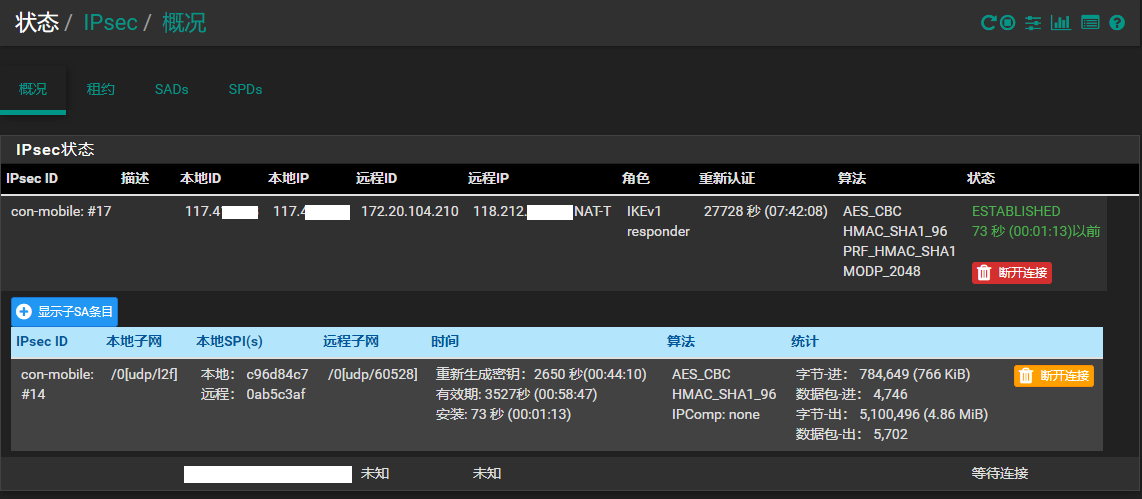

手机VPN连接成功后，可以在防火墙的 状态 → IPsec → 概况 菜单下查看连接状态。在手机浏览器上输入防火墙内网地址即可进入防火墙Web管理界面。如果需要通过远程防火墙中转上网，请开启“发送所有流量”选项，此时手机查询到的外网地址将是防火墙的WAN地址。
六、如何在pfSense中查看L2TP连接

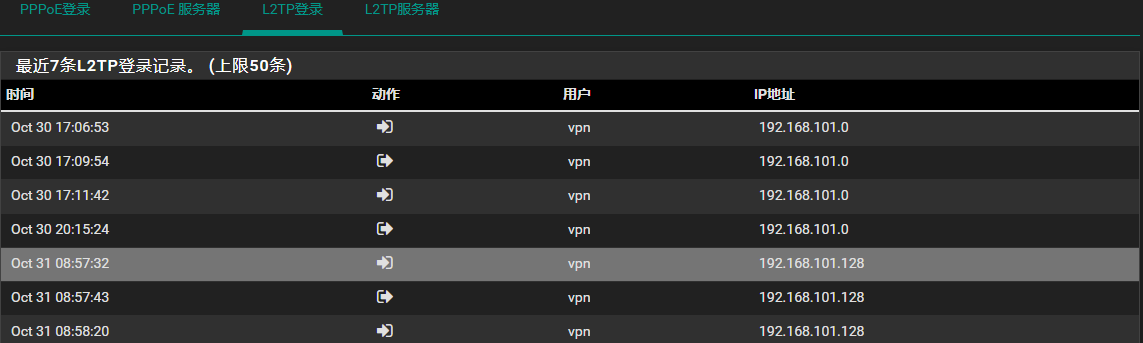

导航到 状态 → 系统日志 → VPN → L2TP登录，可查看哪些用户登录了L2TP服务器。
七、远程管理防火墙

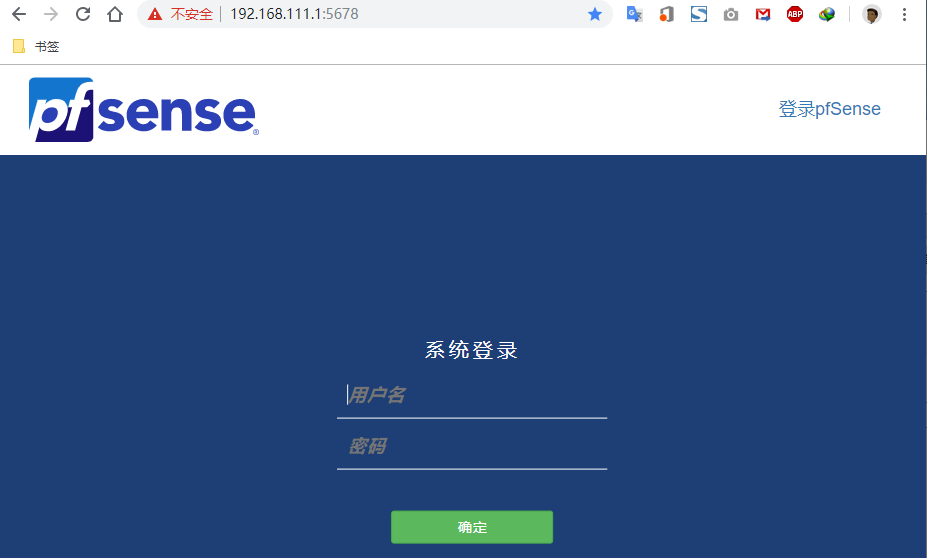

L2TP成功连接后，即可通过内网地址访问防火墙。使用 ping 命令测试与网关的通信，确认可达。本案例防火墙内网网关为 192.168.111.1，管理端口为 5678，只需在浏览器中输入 https://192.168.111.1:5678 即可正常访问。
八、其他
若需要通过远程防火墙网关上网，需要额外进行以下设置：
在VPN连接上右键 → “属性” → “网络” → “Internet协议版本4 (TCP/IPv4)” → “高级”，勾选“在远程网络上使用默认网关”并设置“自动跃点”。
