虚拟专用网络（VPN）可保护公共网络连接，同时将专用网络扩展到公共网络（如 Internet 中）。使用 VPN，您可以为专用网络创建一个覆盖范围极广的安全网络。

公司或组织可以使用此技术连接分支机构和远程用户。
OPNsense 同时支持面向分支机构和远程用户的 VPN 连接。
通过图形用户界面，创建多个分支机构连接到单个站点的安全专用网络变得十分简单。对于远程用户，可以轻松创建和吊销证书，易用的客户端导出程序让客户端配置轻而易举。

支持的 VPN 技术

OPNsense 提供广泛的 VPN 技术，从现代 SSL VPN 到众所周知的 IPsec，以及较老的 L2TP 和 PPTP（仅以插件形式提供）。

集成 VPN 选项

下列集成方案已经包含在 GUI 中，无需安装任何其他软件包或插件：

• IPsec
• OpenVPN（SSL VPN）

IPsec 站点到站点隧道网络设置（示例）

站点到站点 VPN 通过静态公共 IP 地址连接两个位置，允许流量在两个网络之间路由。这最常用于将组织分支机构连接回总部，使分支机构用户能够访问总部网络中的资源。

开始之前

开始配置 IPsec 隧道前，连接的两端都需要安装 OPNsense，且两端的 LAN IP 子网必须唯一（本地网络需与远程网络不同）。

注意：本例中 WAN 连接将使用私有 IP，因此需要在 WAN 接口上关闭“阻止专用网络”的默认阻止规则。请前往 接口 → [WAN] 并取消选中“阻止专用网络” (别忘了保存并应用)。

示例设置

在示例配置中，我们将使用两个 OPNsense 的示意图来模拟站点到站点隧道，配置如下：

站点 A

站点 B

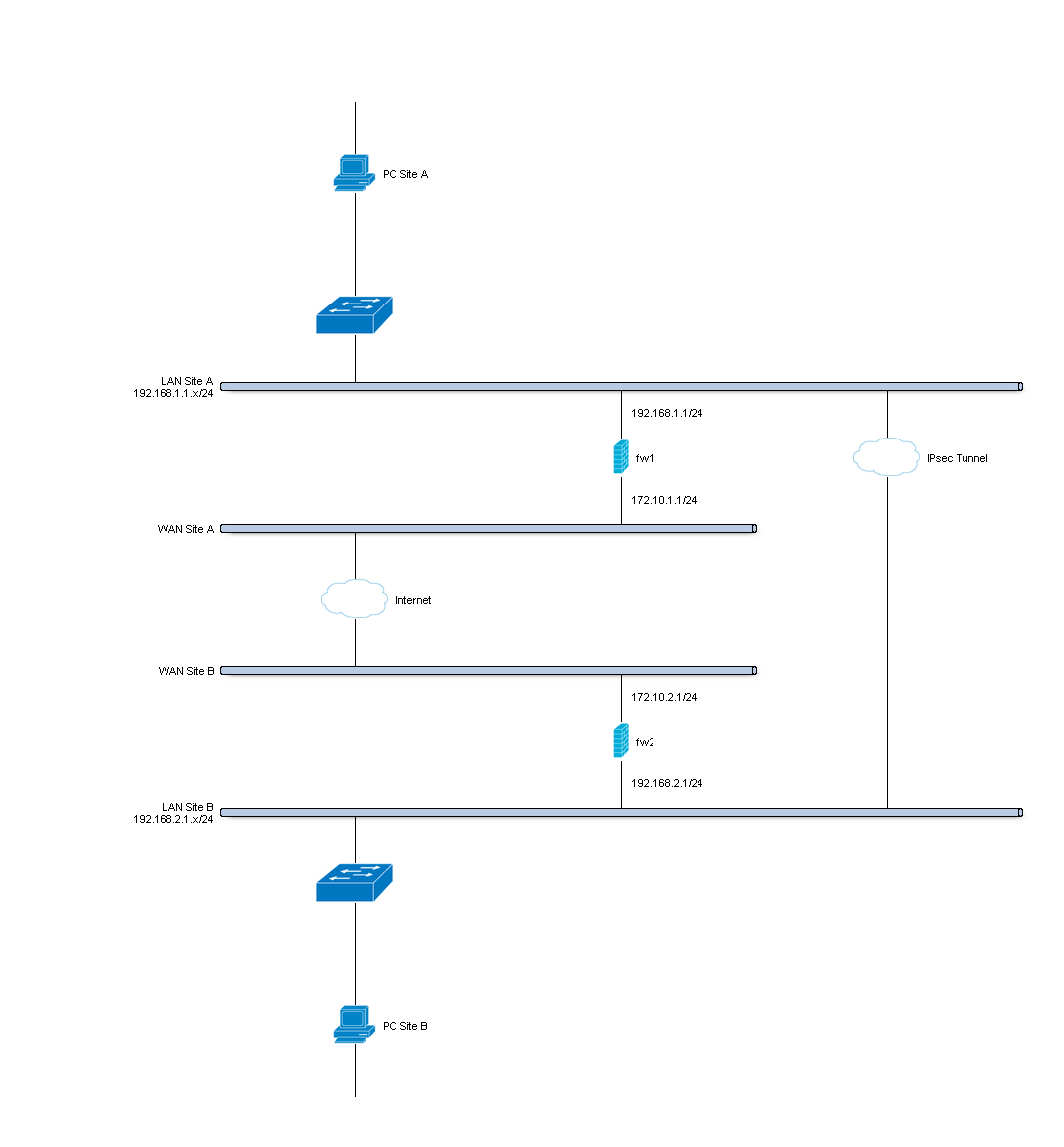

包含 IPsec 隧道的完整网络图

站点 A 和站点 B 防火墙规则

要允许 IPsec 隧道连接，应在站点的 WAN 接口上放行以下协议：

• 协议 ESP
• UDP 500 端口（ISAKMP）
• UDP 4500 端口（NAT-T）

注意：您还可以通过远程主机的源 IP 对流量作进一步限制。

要允许流量到达 LAN 子网，需要向 IPsec 接口添加如下规则：

第 1 步 – 站点 A 第 1 阶段

（在 VPN → IPsec → 隧道设置 下配置）采用如下设置：

常规信息

第 1 阶段提案（认证）

第 1 阶段提案（算法）

高级选项

点击保存设置：

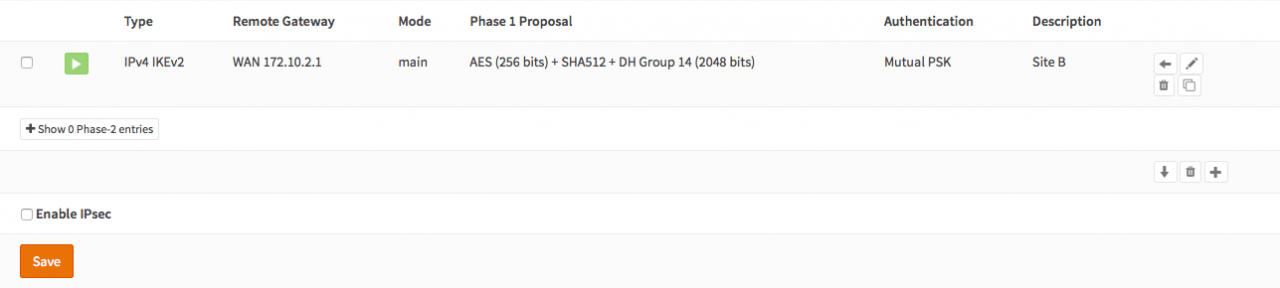

此时您应该看到如下页面：

第 2 步 – 站点 A 第 2 阶段

点击“显示 0 阶段 2 条目”按钮：

您会看到一个空列表：

点击该列表右侧的图标，添加第 2 阶段条目。

常规信息

本地网络

远程网络

第 2 阶段提案（SA / 密钥交换）

点击 保存。

接下来为站点 A 启用 IPsec，请勾选启用选项：

保存，并应用更改：

成功后提示：

站点 A 的配置至此完成。

第 3 步 – 站点 B 第 1 阶段

（在 VPN → IPsec → 隧道设置 下配置）采用如下设置：

常规信息

第 1 阶段提案（认证）

第 1 阶段提案（算法）

高级选项

点击 保存。

此时应看到以下页面：

第 4 步 – 站点 B 第 2 阶段

点击“显示 0 阶段 2 条目”按钮，然后添加第 2 阶段条目。

常规信息

本地网络

远程网络

第 2 阶段提案（SA / 密钥交换）

点击 保存。

为站点 B 启用 IPsec，保存并应用更改。
站点 B 的配置完成。

IPsec 隧道就绪

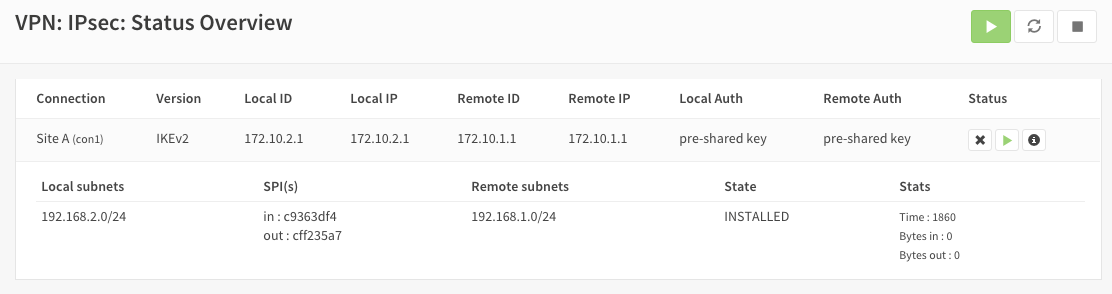

隧道此时应已建立，并在两个网络间路由。前往 VPN → IPsec → 状态摘要 查看当前状态。点击 (i) 图标可查看第 2 阶段隧道的详细信息：

注意：如果隧道未出现，请尝试在两端重启服务。

故障排除

阶段 1 无法建立

首先检查防火墙规则，确认 WAN 接口已放行正确的端口和协议（ESP、UDP 500 和 UDP 4500）。
检查 IPsec 日志，查看是否有相关错误提示。
最常见的问题是两端设置不一致。两端必须使用相同的 PSK 和加密标准。

阶段 1 正常，但阶段 2 隧道未连接

检查是否正确设置了本地和远程网络。常见错误是填写了远程主机的 IP 地址，而非以 xxx.xxx.xxx.0 结尾的网络地址。

IPsec BINAT

假设公司 A 的本地 LAN 为 10.0.1.0/24，公司 B 的本地 LAN 为 10.0.2.0/24。同时假设其他网络已在使用，例如公司 A 中的 10.0.2.0/24 用于语音，公司 B 中的 10.0.1.0/24 用于访客 WiFi。

因此，我们需要为未使用的网络定义新的第 2 阶段网络，并创建 NAT 条目来访问最终系统。
为了方便，我们使用 192.168.1.0/24 在公司 A 创建第 2 阶段，使用 192.168.2.0/24 在公司 B 创建第 2 阶段。接下来，需要在第 2 阶段的“手动 SPD 条目”字段中添加各自一端的本地 LAN 网段。对于公司 A，添加 10.0.1.0/24；对于公司 B，添加 10.0.2.0/24。这样 NAT 进程就可以与安全策略数据库交互。

最后还必须创建 NAT 条目，例如公司 A 中的客户端 (10.0.1.10) 需要访问 192.168.2.10，但该地址必须在防火墙 B 上重写为 10.0.2.10。
在防火墙 A 上创建如图所示的规则（防火墙 B 上则相反）：

使用 OpenVPN 建立 SSL VPN 站点到站点隧道

站点到站点 VPN 通过静态公网 IP 连接两个位置，并允许流量在两个网络间路由。

开始之前

确保连接两端都安装了 OPNsense，且 LAN IP 子网唯一。本例中使用私有 IP 模拟，请务必在 WAN 接口取消勾选“阻止专用网络”。

示例设置

站点 A – 服务器

站点 B – 客户端

包含 SSL VPN 隧道的完整网络图

第 1 步 – 添加 SSL 服务器

添加新的 SSL VPN 服务器相对简单，我们首先添加一个使用共享密钥的服务器。

前往 VPN → OpenVPN → Servers，单击右上角的 添加服务器。

本例使用以下设置（其余保持默认）：

注意：对于配备 AESNI 的新系统，无需使用 硬件加密 选项，加载 aesni 模块后会自动启用。

单击 保存。

第 2 步 – 复制共享密钥

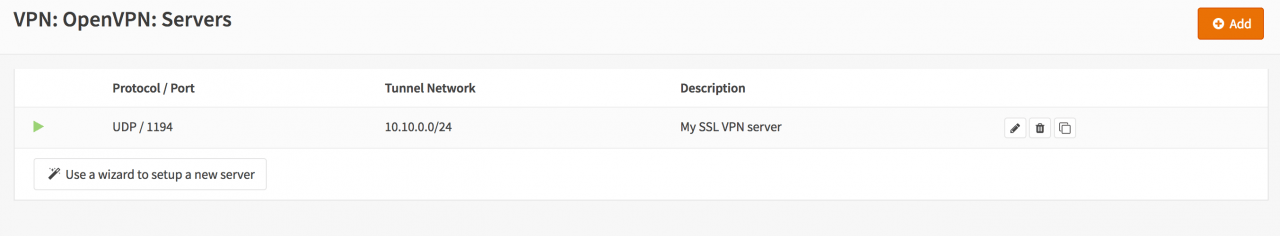

单击新创建的 SSL VPN 服务器旁的铅笔图标，即可看到共享密钥。请复制并妥善保存该密钥。

示例密钥：

#
# 2048 bit OpenVPN static key
#
-----BEGIN OpenVPN Static key V1-----
0960c87c3aafa8f306fe270c1564380b
...
-----END OpenVPN Static key V1-----

第 3 步 – 添加服务器防火墙规则

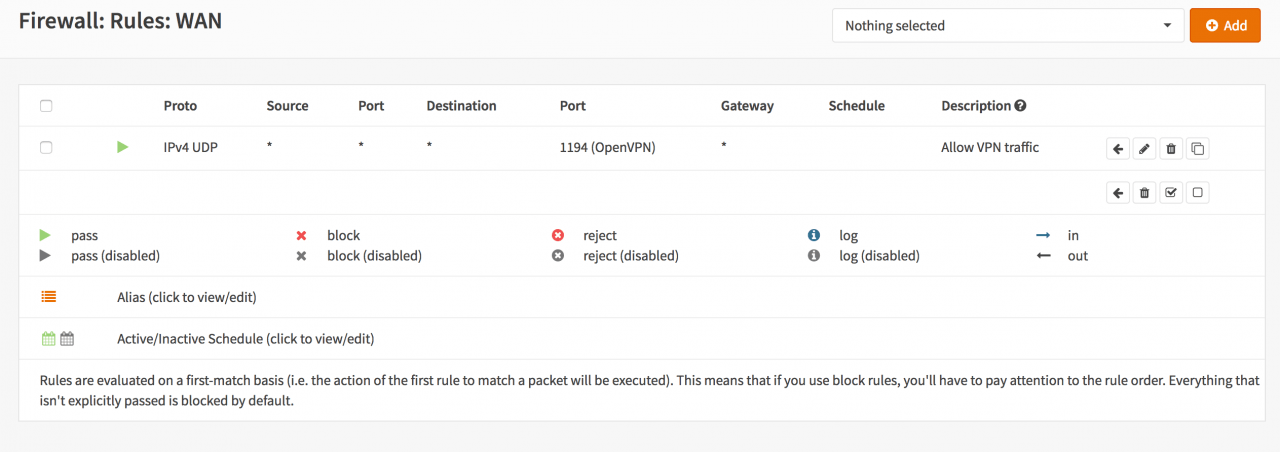

要允许 SSL VPN 客户端连接，需要在 WAN 接口上放行 OpenVPN 服务器端口。若使用多台服务器，则需放行每个对应端口。

本例仅使用一个通过 UDP 1194 端口访问的服务器。

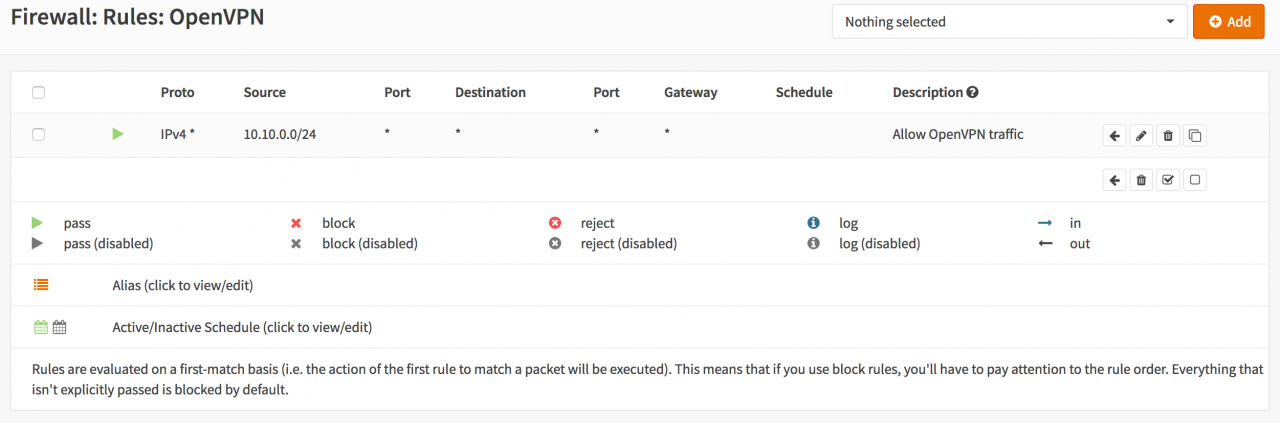

接下来，还需要放行来自 VPN 客户端网络 (192.168.2.0/24) 的流量。本例允许客户端访问本地网络中的所有资源，您也可以根据需要仅放行到特定 IP 的流量。

站点 A 的配置完成。

第 4 步 – 站点 B 客户端配置

现在设置客户端。登录第二个防火墙，前往 VPN → OpenVPN → Clients，单击右上角的 添加客户端。

输入以下内容（其余保留默认）：

点击 保存。

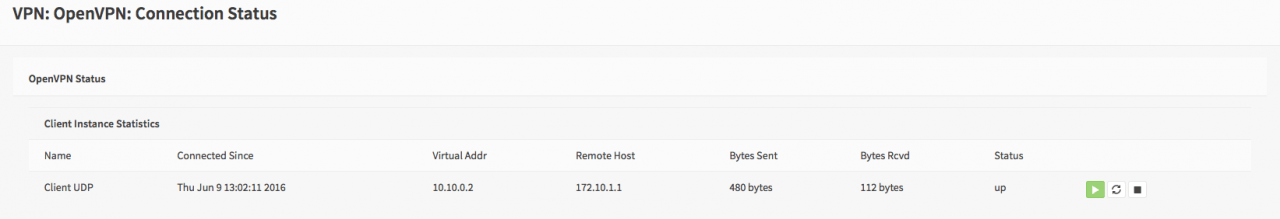

现在可以在 VPN → OpenVPN → 连接状态 中查看连接状态：

第 5 步 – 客户端防火墙规则配置

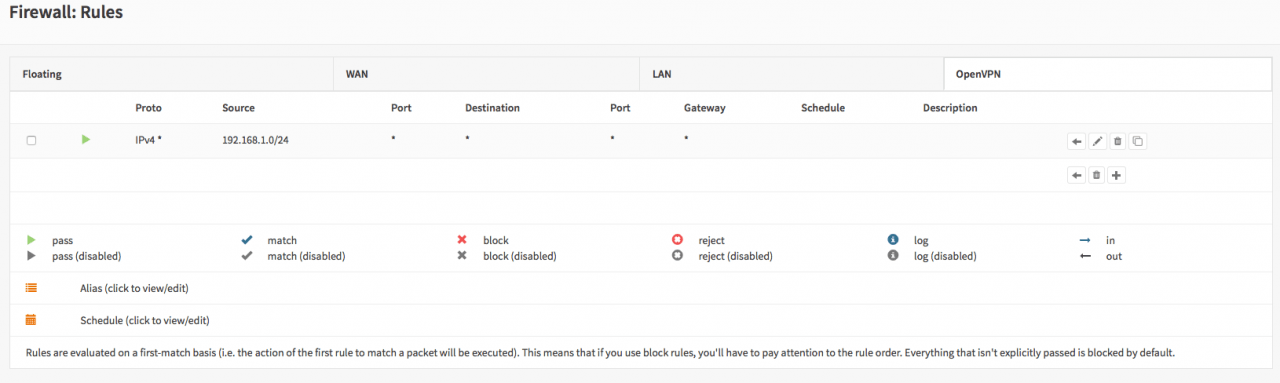

要允许来自远程网络的流量，只需在 防火墙 → 规则 的 OpenVPN 选项卡下添加规则。

至此，通过 OpenVPN 建立的 SSL VPN 站点到站点隧道全部配置完成！
